JGT5061.6-1995 束节式取土器.pdf

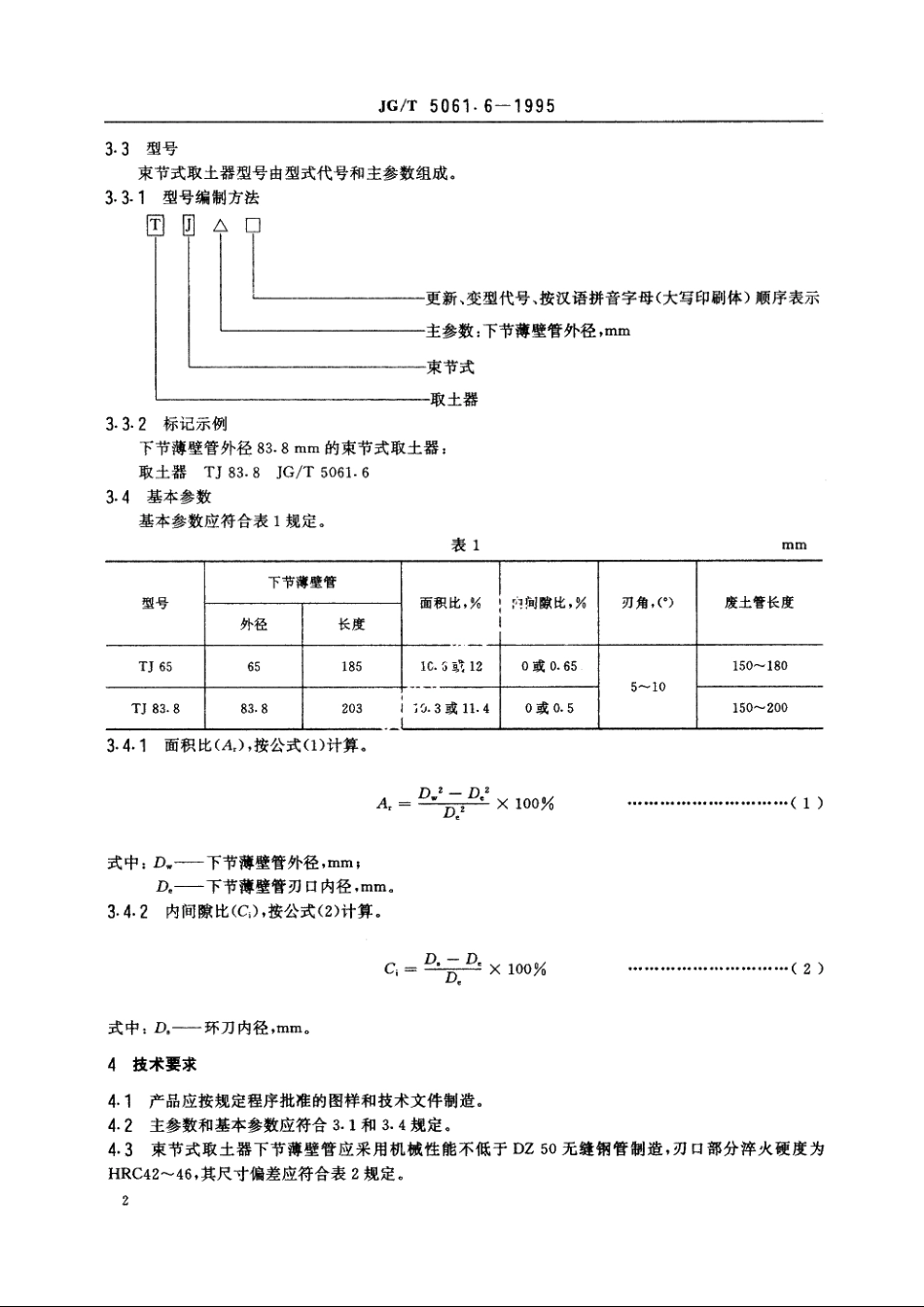

JG中华人民共和国建筑工业行业标准JG/T 5061.6-1995束节式取土器Sampler with thin-wsled extension of shoe1996-01-05发布1996-06-01实施中华人民共和国建设部发布JG/T5061.6-19953.3型号束节式取土器型号由型式代号和主参数组成。3.3.1型号编制方法T口更新、变型代号、按汉语拼音字母（大写印刷体）顺序表示主参数：下节薄壁管外径，mm束节式取土器3.3.2标记示例下节薄壁管外径83.8mm的束节式取土器：取土器TJ83.8JG/T5061-63.4基本参数基本参数应符合表1规定。表1mm下节薄壁管型号面积比，%间隙比，%刃角，()废土管长度外径长度TJ65651851C.或120或0.65150180510TJ83.883.820310.3或11-40或0.51502003.4.1面积比(A),按公式(1)计算。A=D2D100%(1)式中：D下节薄壁管外径，mm;D下节薄壁管刃口内径，mm。3.4.2内间隙比(C1),按公式(2)计算。C1=D100%(2)式中：D一环刀内径，mm。4技术要求4.1产品应按规定程序批准的图样和技术文件制造。4.2主参数和基本参数应符合3.1和3.4规定。4.3束节式取土器下节薄壁管应采用机械性能不低于DZ50无缝钢管制造，刃口部分淬火硬度为HRC4246,其尺寸偏差应符合表2规定。2JG/T5061.6-1995包装按JG/T5012标准执行。7.3运输在运输过程中，产品应置于包装箱内，不得裸露运输，应采取防潮、防碰撞、防挤压等措施。不得与酸、碱物品混合装运。7.4贮存产品应放在干燥通风的库房内，不得与酸、碱物品混合堆放。附加说明：本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准由建设部综合勘察研究院、中国兵器工业北方勘察研究院负责起草。本标准主要起草人张文秀、崔建民、乔桂芳。本标准委托中国兵器工业北方勘察研究院负责解释。
