JGT561-2019
预制保温墙体用纤维增强塑料连接件
JGT561
2019
预制
保温
墙体
纤维
增强塑料
连接

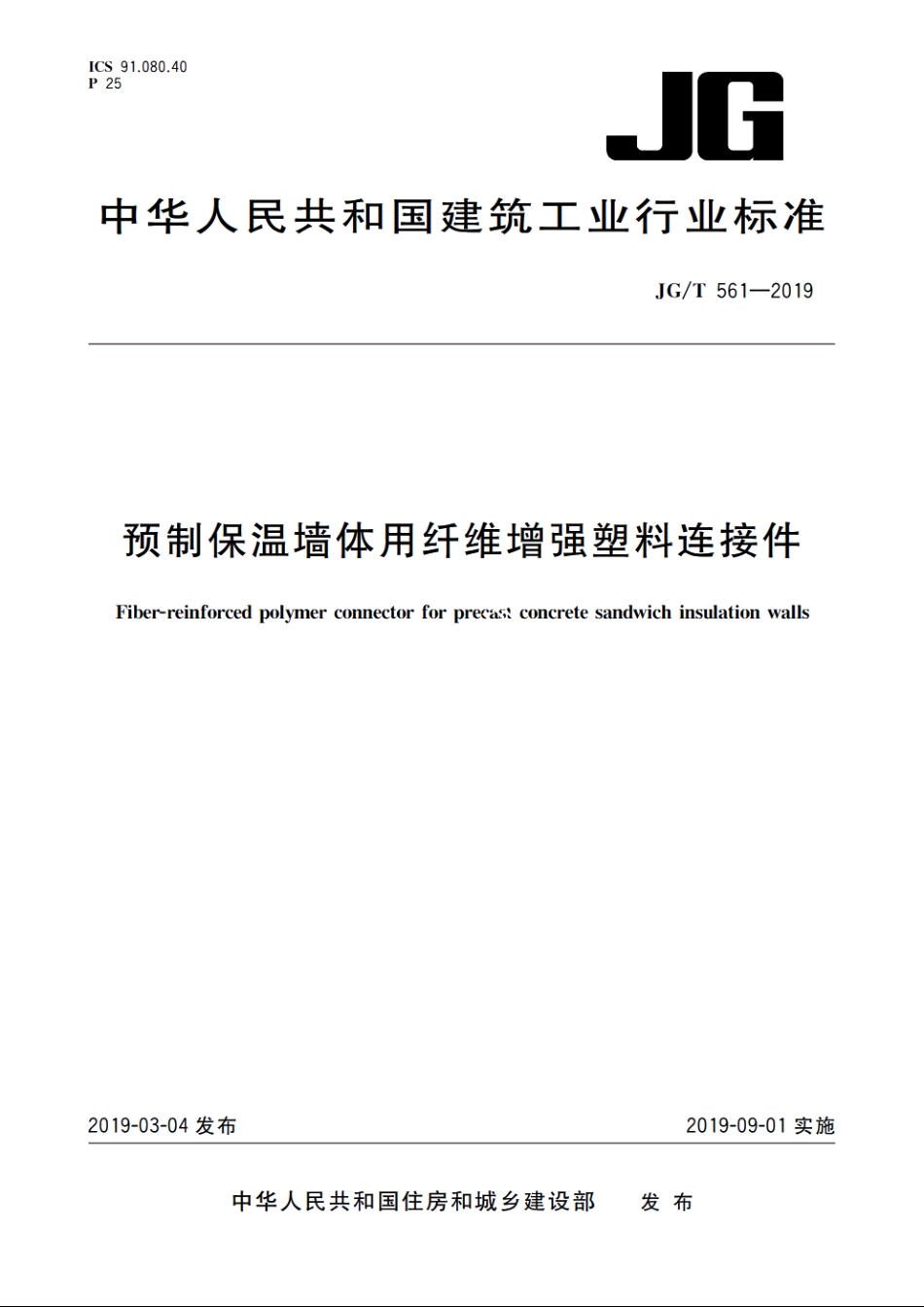

1CS91.080.40P25G中华人民共和国建筑工业行业标准JG/T561-2019预制保温墙体用纤维增强塑料连接件Fiber-reinforced polymer connector for precas:concrete sandwich insulation walls2019-03-04发布2019-09-01实施中华人民共和国住房和城乡建设部发布JG/T561-20193.3纤维增强塑料连接件fiber-reinforced polymer connectorFRP连接件以纤维为增强相,热固性树脂为基体相,通过拉挤工艺成型,用于连接预制保温墙体中内、外叶墙混凝土板,使二者协同T作的连接件。3.4套环overmold通过注塑或模压工艺成型,由两端端板和环身组成,用于连接件在预制保温墙体中的定位。3.5反打工艺outer wythe pre-installation method生产预制保温外墙时,先浇筑外叶墙混凝土板,再铺设保温层、浇筑内叶墙混凝土板的制作工艺。3.6正打工艺inner wythe pre-installation method生产预制保温外墙时,先浇筑内叶墙混凝土板,再铺设保温层、浇筑外叶墙混凝土板的制作工艺。4分类和标记4.1分类FRP连接件按纤维种类分为玻璃纤维增强塑料连接牛玄武岩纤维增强塑料连接件。FRP连接件按横截面分为棒状FRP连接件和片状下P连接件,棒状连接件截面长宽比不宜大于2,片状连接件截面长宽比宜大于2。4.2标记-口-x/T561一2019FRP连接件在内叶墙中的锚固长度,单位为毫米(mm)预制保温墙休保温层厚度.单位为毫米(mm)下RP连接件在外叶墙中的锚固长度,单位为毫米(mm)FRP连接件抗剪承载力标准值,单位为千牛(kN)FRP连接件抗拔承载力标准值,单位为干牛(kN)预制保温墙体工艺代号:()表示反打工艺,1表示正打工艺下RP连接件横战面形状代号:R表示棒状连接件,P表示片状连接件-RP连接件分类代号:G表示GRP连接件,B表示BRP连接件一FRP连接件名称代号:用FRP表示示例:采用(GFRP材料,横做面形状为棒状,适川于采川反打工艺制作的预制保温墙体,抗拔承载力标准值为7.2kV、抗剪承载力标准值为2.8kN,在内叶墙中锚固长度为30mm、保温层厚度50mm、在外叶墙中锚固长度为30mm,执行本标准的FRP连接件,标记为:FRP-G-R-()-7.22.8305030JG/T561一2019。对应的连接件构造示意见图1。2
