JGT5061.9-1995 三重管双动回转取土器.pdf

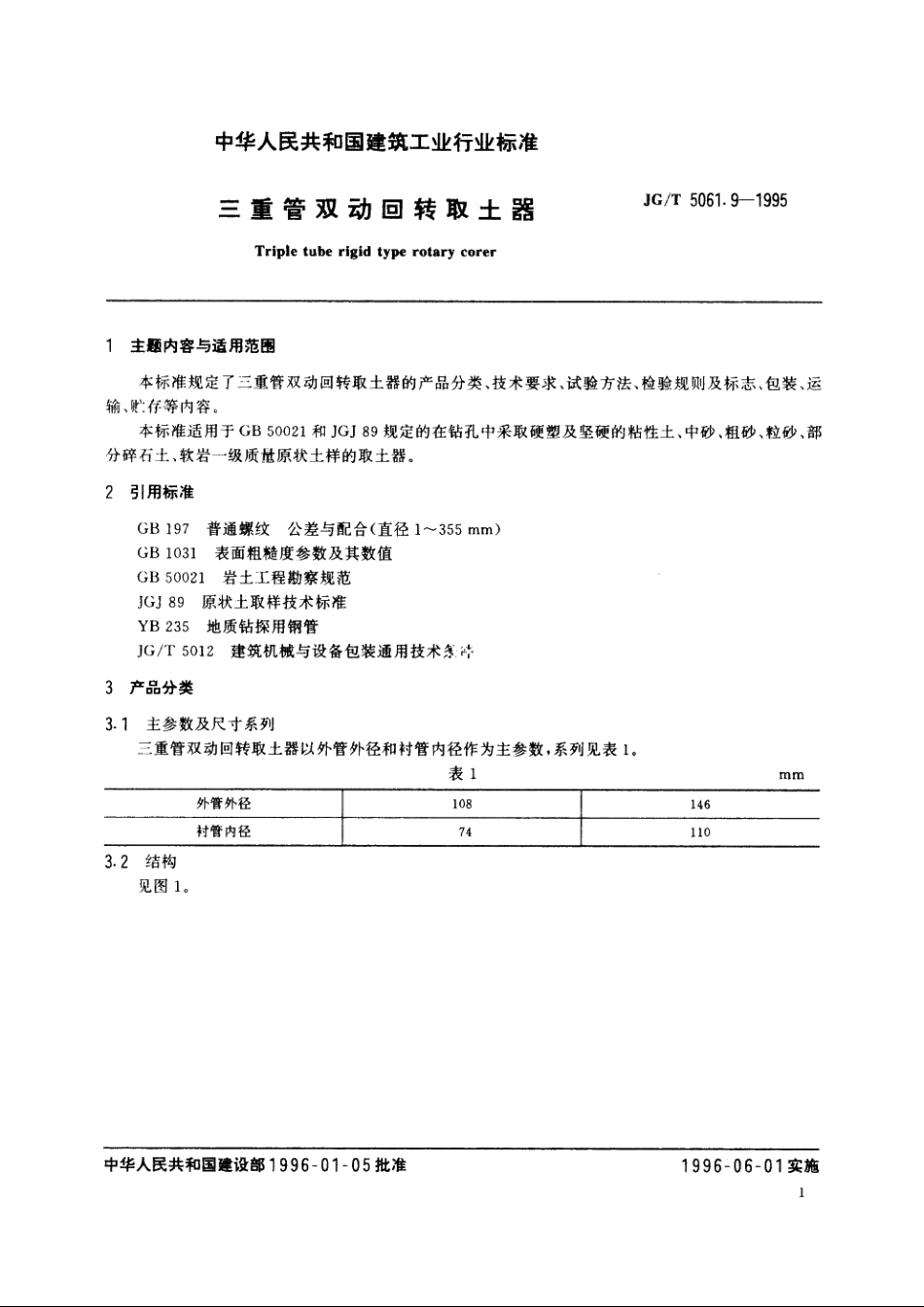

中华人民共和国建筑工业行业标准三重管双动回转取土器JG/T5061.9-1995Triple tube rigid type rotary corer1主题内容与适用范围本标准规定了三重管双动回转取土器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、：存等内容。本标准适用于GB50021和JG89规定的在钻孔中采取硬塑及坚硬的粘性土、中砂、粗砂、粒砂、部分碎石土、软岩一级质量原状土样的取土器。2引用标准GB197普通螺纹公差与配合（直径1355mm)GB1031表面粗糙度参数及其数值GB50021岩土工程勘察规范JG】89原状土取样技术标准YB235地质钻探用钢管JG/T5012建筑机械与设备包装通用技术多*3产品分类3.1主参数及尺寸系列三重管双动回转取土器以外管外径和衬管内径作为主参数，系列见表1。表1mm外管外径108146村管内径741103.2结构见图1。中华人民共和国建设部1996-01-05批准1996-06-01实施
