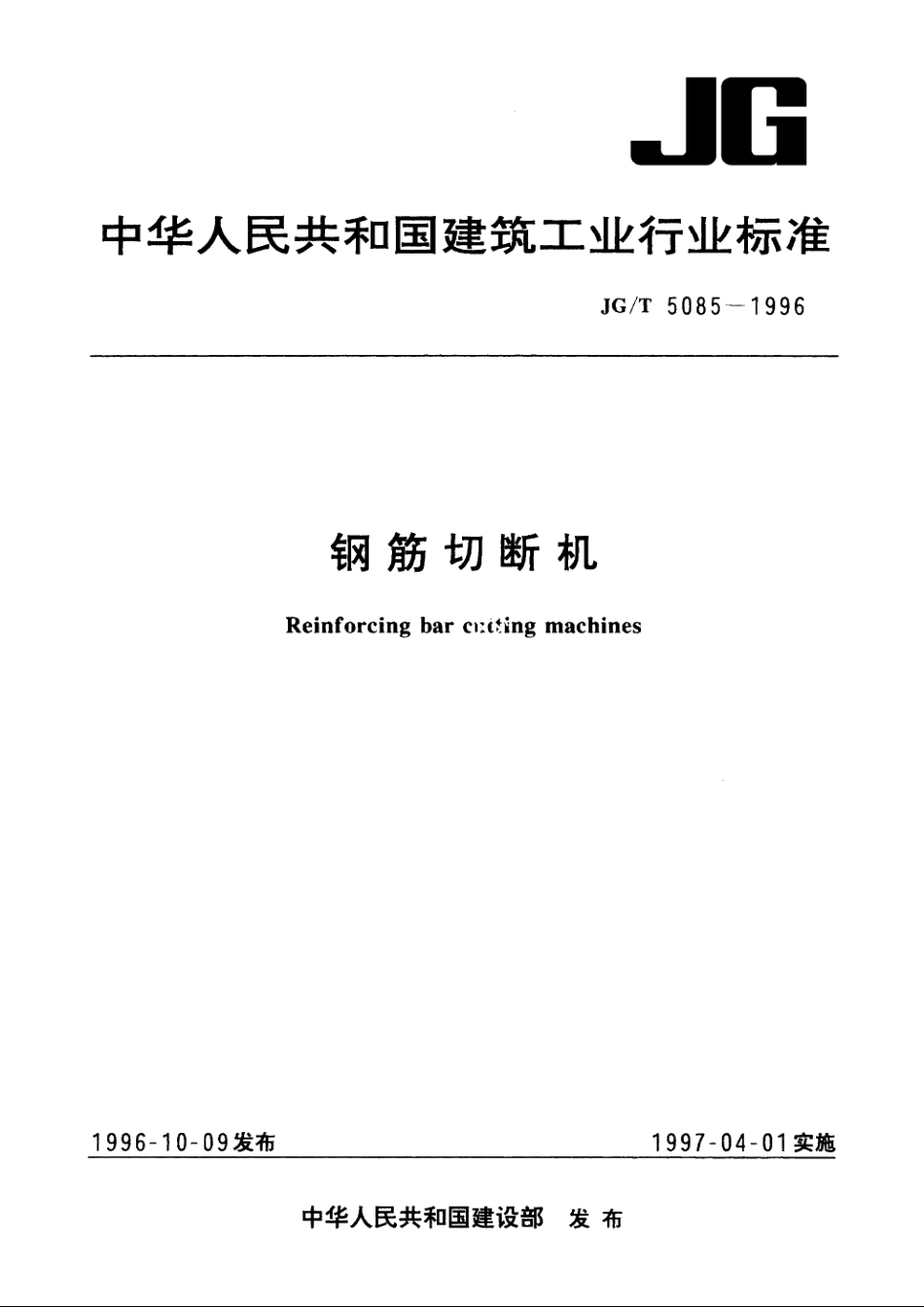

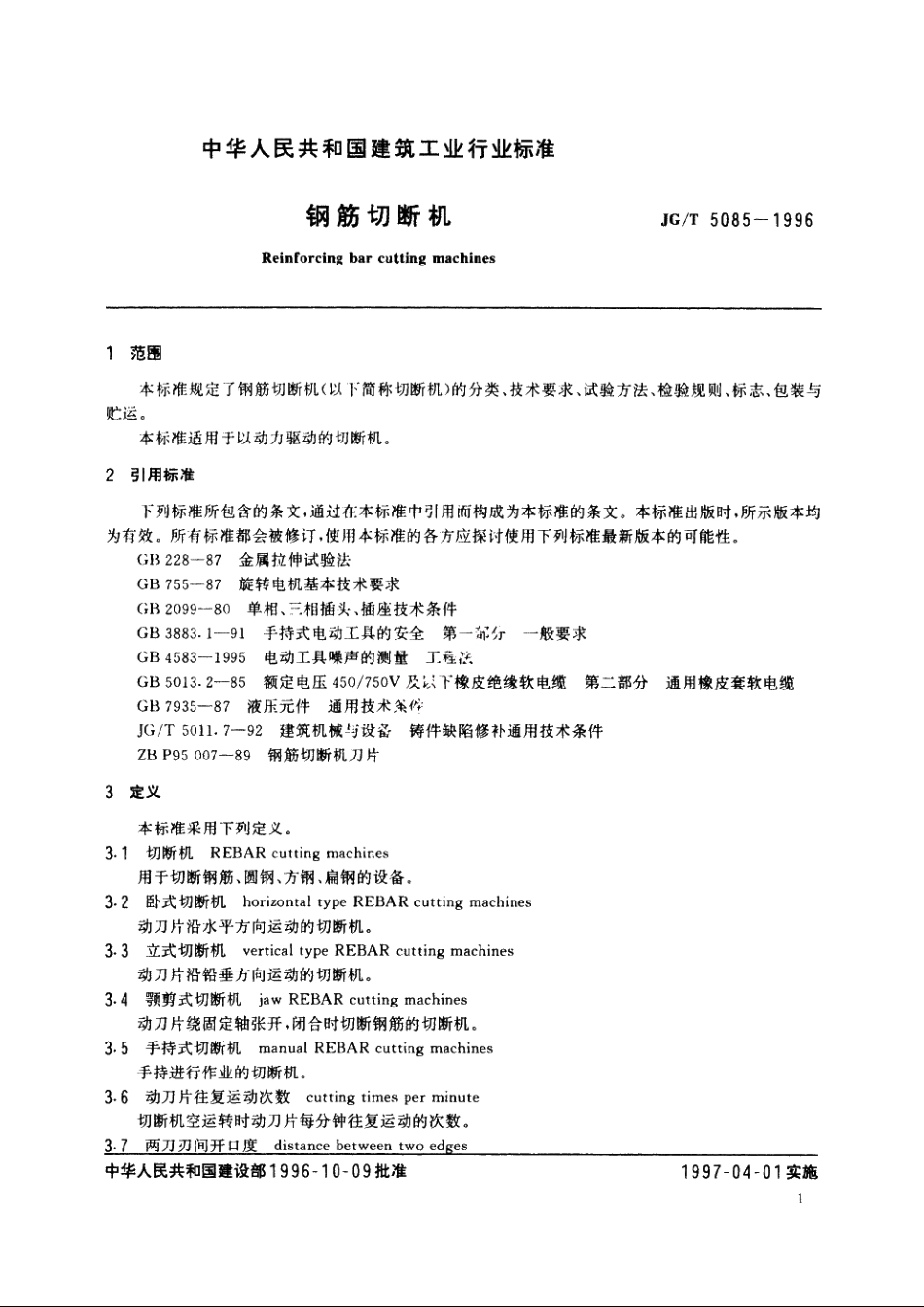

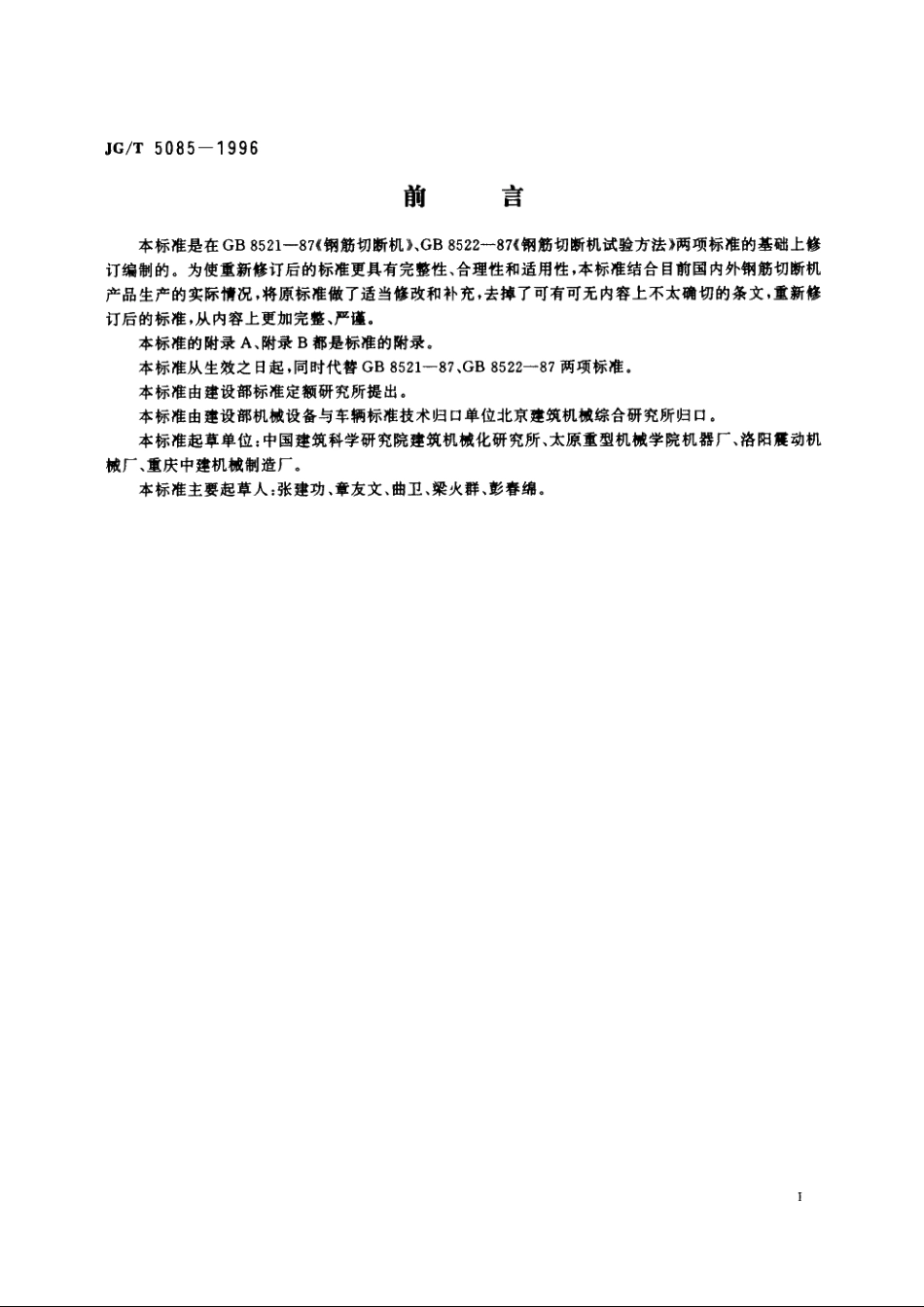

JGT5085-1996 钢筋切断机.pdf

JG/T5085-1996动刀片离开定刀片的距离最大时两刀刃间的最小距离。对颜剪式切断机是指动刀片张开角度最大时，喉口部分放入额定直径的钢筋，过钢筋中心弦的长度。3.8空载转速idle running speed机械传动的切断机动刀片做空载往复运动时飞轮的稳定转速。4分类4.1主参数及其系列切断机主参数为切断钢筋的公称直径。主参数系列应符合表1的规定。表1主参数系列mm名称数值钢筋公称直径12、20、25、32、40、50、654.2型式4.2.1按传动方式分为机械传动与液压传动两种型式。4,2.2按结构型式分为卧式（以机械传动的卧式切断机为基本型）、立式、颚剪式、手持式四种型式。4.3型号切断机型号由组、型、特性代号、主参数、更新及变型代号组成，其型号说明如下：一更新、变型代号：按印刷正体大写汉语拼音字母顺序表示主参数代号：钢筋公称直径，mm特性代号：机械传动卧式不标注L一立式WY一液压卧式E一颚剪式LY一液压立式S一手持式EY一液压颚剪式型代号：Q一切组代号：G一钢4.4标记示例a)切断钢筋公称直径40mm卧式切断机：钢筋切断机GQ40JG/T5085b)切断钢筋公称直径32mm液压传动颚剪式切断机：钢筋切断机GQYE32JG/T5085c)切断钢筋公称直径25mm第一次更新的手持式切断机：钢筋切断机GQS25AJG/T50854.5基本参数切断机的基本参数应符合表2规定。2
