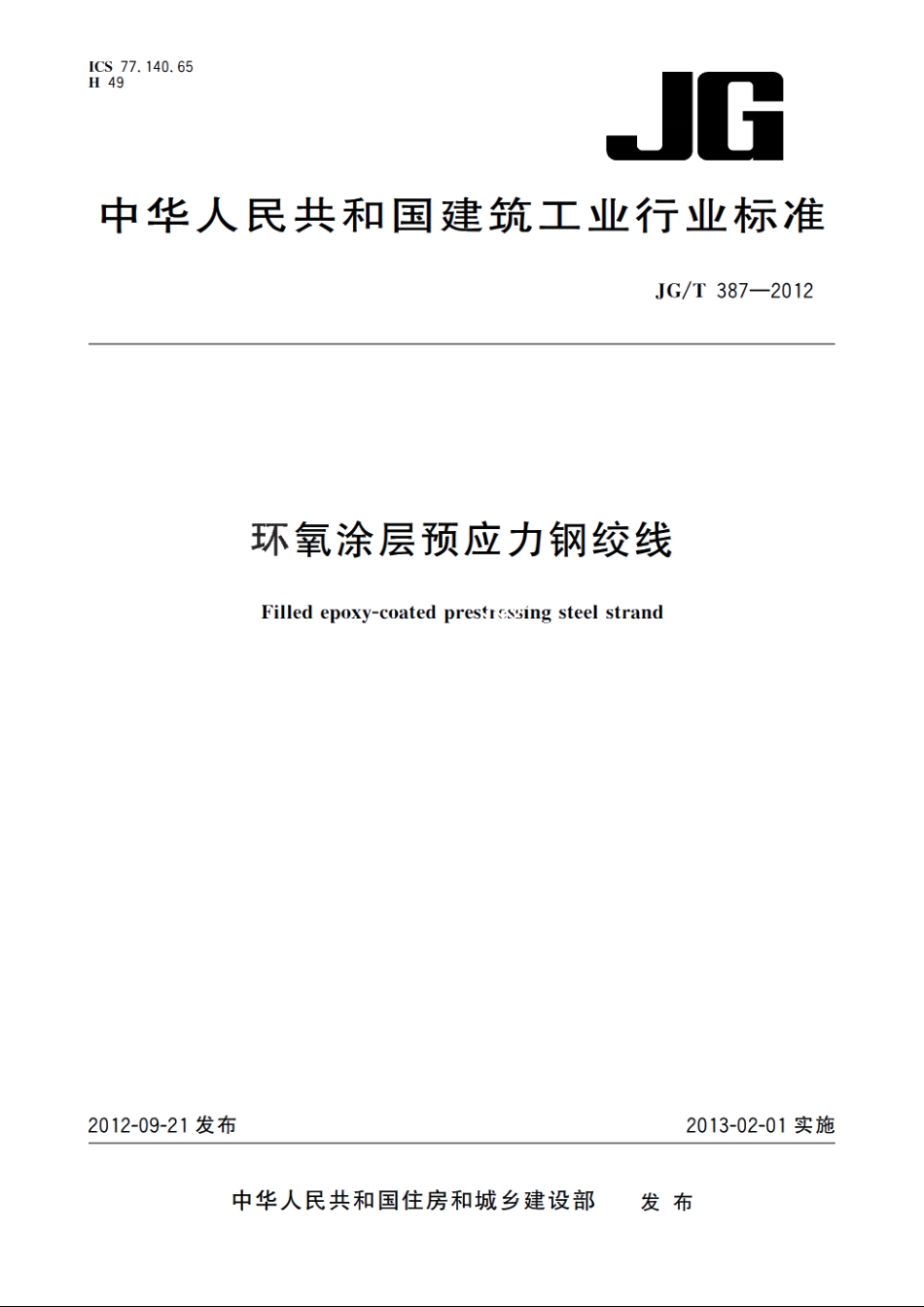

JGT387-2012 环氧涂层预应力钢绞线.pdf

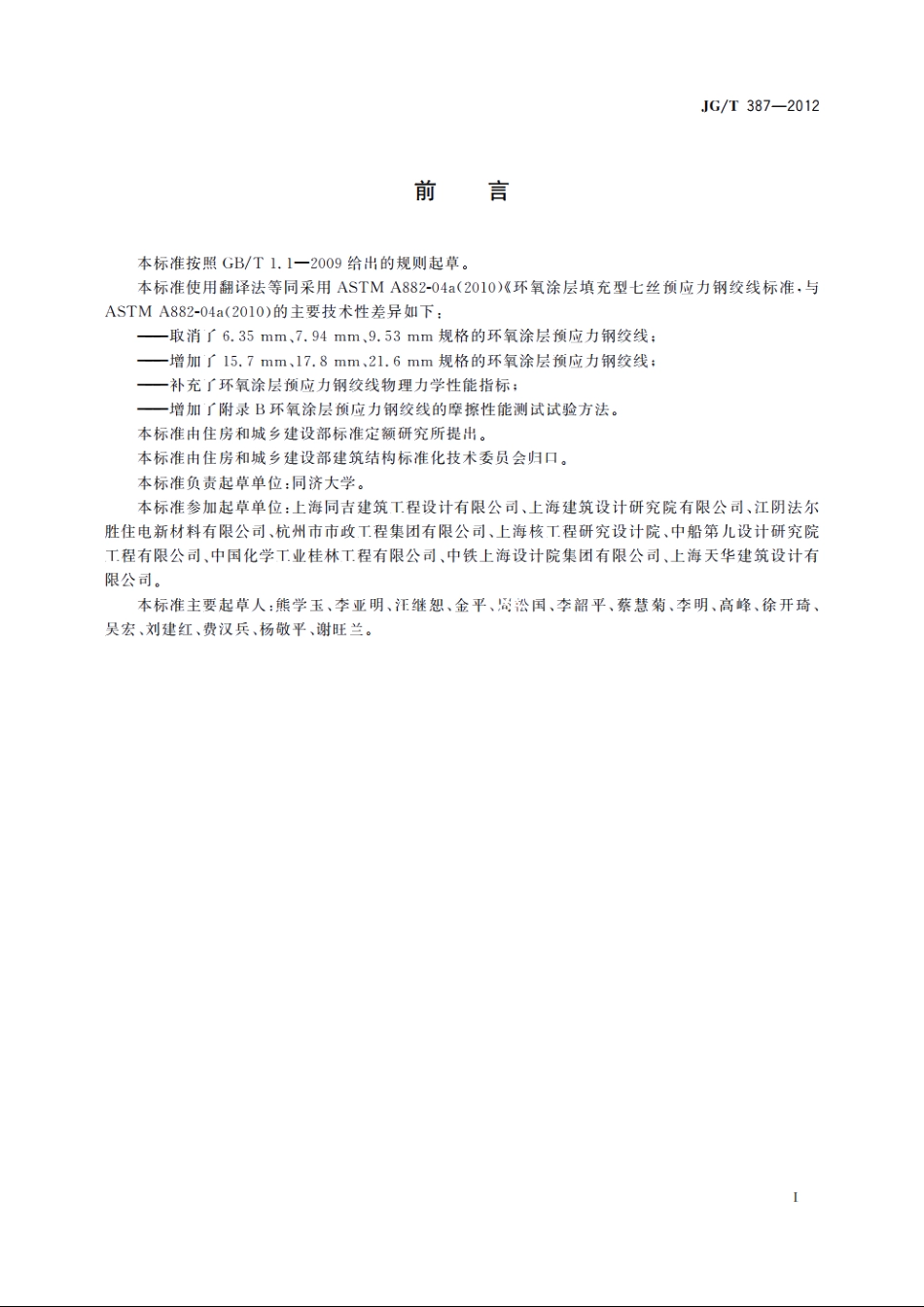

JG/T387-2012前言本标准按照GB/T1.1-2009给出的规则起草。本标准使用翻译法等同采用ASTMA882-04a(2010)环氧涂层填充型七丝预应力钢绞线标准，与ASTMA882-04a(2010)的主要技术性差异如下：取消了6.35mm、7.94mm、9.53mm规格的环氧涂层预应力钢绞线；增加了15.7mm、17.8mm、21.6mm规格的环氧涂层预应力钢绞线；一补充了环氧涂层预应力钢绞线物理力学性能指标；增加了附录B环氧涂层预应力钢绞线的摩擦性能测试试验方法。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑结构标准化技术委员会归口。本标准负责起草单位：同济大学。本标准参加起草单位：上海同吉建筑工程设计有限公司、上海建筑设计研究院有限公司、江阴法尔胜住电新材料有限公司、杭州市市政工程集团有限公司、上海核工程研究设计院、中船第九设计研究院工程有限公司、中国化学工业桂林工程有限公司、中铁上海设计院集团有限公司、上海天华建筑设计有限公司。本标准主要起草人：熊学玉、李亚明、汪继恕、金平、周松国、李韶平、蔡慧菊、李明、高峰、徐开琦、吴宏、刘建红、费汉兵、杨敬平、谢旺兰。IJG/T387-20123.1.4砂粒grit嵌入环氧涂层表面的惰性粒子。3.1.5嵌砂型环氧涂层钢绞线grit-impregnated epoxy-coated strand涂层表面嵌入砂粒的环氧涂层预应力钢绞线。3.1.6针孔holiday涂层中目视不可见的裂痕。3.1.7修补材料sealing material与环氧粉末涂层相容且性能相当的材料，用于修补及环氧涂层钢绞线的涂层受损部位及切割部位。3.2符号A一最大力伸长率：Fm一整根钢绞线的最大力：Fw.2一规定非比例延伸力：f一钢绞线抗拉强度：一孔道每米长度局部偏差的摩擦系数：一钢绞线与孔道间的摩擦系数：4分类和标记4.1分类嵌砂型环氧涂层钢绞线，代号为B:光滑型环氧涂层钢绞线，代号为S。4.2标记填充型环氧涂层钢绞线的标记由产品名称代号，涂层表面形式，钢绞线的公你直径，强度标准值和标准号组成：-JG/T387一2012强度级别(MPa)预应力钢绞线的公称直径(mm)涂层表面形式(B一嵌砂型：S一光滑型)填充型环氧涂层钢绞线，代号为FECS标记示例：公称直径为12.70mm,强度级别为1860MPa的光滑型环氧涂层钢绞线，其标记为：FECSS-12.70-1860-JG/T387-2012。5材料5.1预应力钢绞线顶应力钢绞线性能指标应符合GB/T5224的规定，且表面不应有油、脂或漆等污染物。
