JGT5074-1995 路面铣刨机.pdf

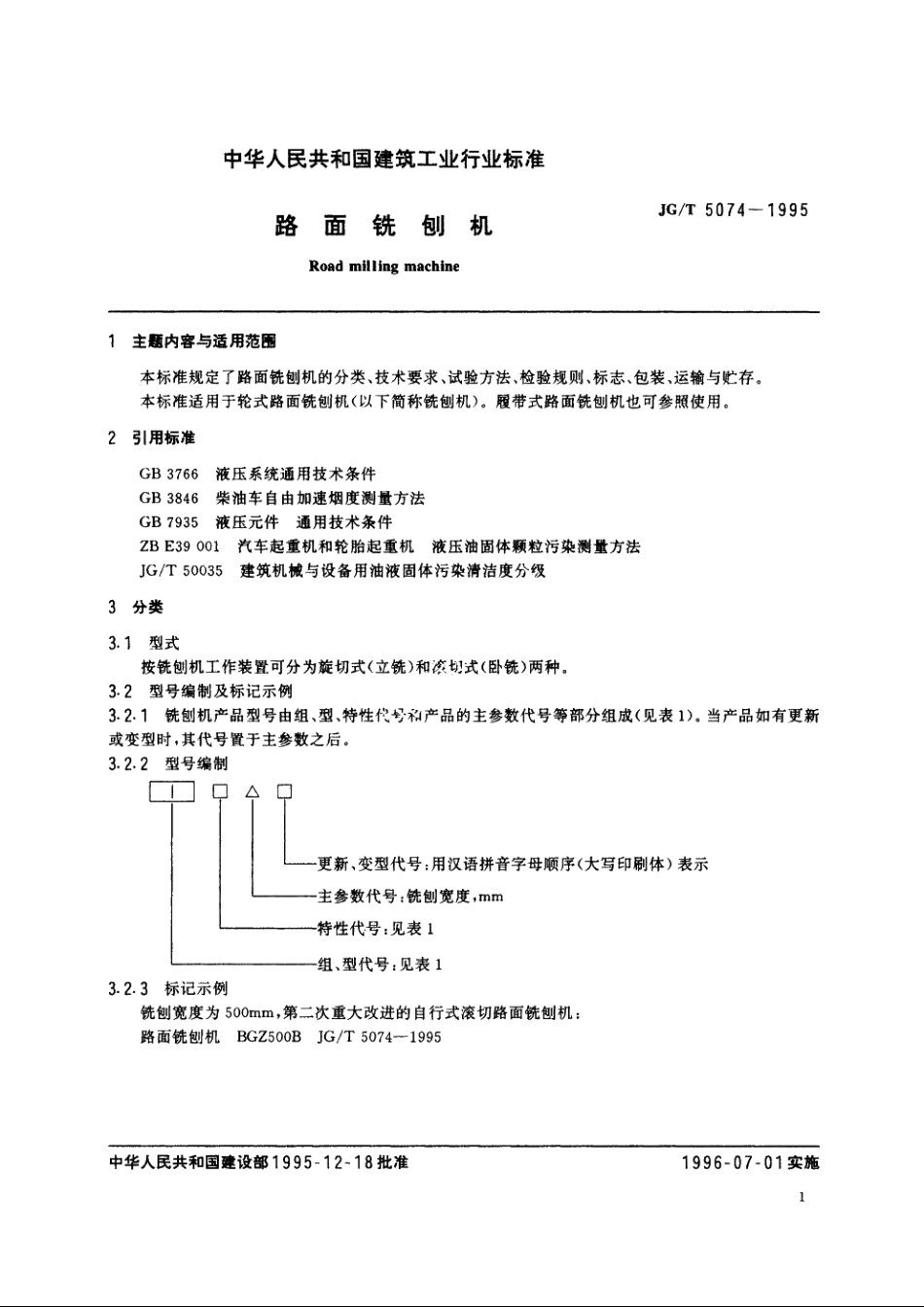

JG/T5074-1995表1组型特性产品主参数代号名称代号名称代号代号名称代号名称单位表示法Z自行式旋切BUZ(自)路面铣刨机UT拖式旋切旋切式BUT(旋)(拖)路面铣刨机G悬挂式旋切BBUG(挂)路面铣刨机路面铣刨机铣刨宽度mm主参数(刨)Z自行式滚切BGZ(自)路面铣刨机GT拖式滚切滚切式BGT(滚)(拖)路面铣刨机G悬挂式滚切BGG(挂)路面铣刨机3.3基本参数铣刨机基本参数应符合表2的规定。系列项目单一位窄型中宽型宽型2503204005006301000(1200)13001900210024002700铣刨宽度mm80015001700300034003800工作时m/min050行驶速度行走时km/h030最大爬坡能力10%4技术要求4.1一般要求4.1.1铣刨机应符合本标准规定，并按照经规定程序批准的图样和技术文件制造。4.1.2原材料必须有标记及合格证，否则应检验或化验，确认合格后方可使用。4.1.3零部件、外购件应进行检验，确认合格后方可进行装配。4.1.4液压系统应符合GB3766的规定，液压元件应符合GB7935的规定。4.1.5操纵位置应保证操作者操作方便，视野良好。4.1.6铣刨机结构布置应便于维修、调整和保养。4.1.7铣刨机应具有以下附设装置：a.照明装置；b.转向指示装置；c牵引装置；2JG/T5074-1995d工具箱e.吊装设施。4.1.8铣刨机应装有作用可靠、易于维护的润滑装置。4.1.9离合器应接合平稳，分离彻底，工作时不得有自动分离现象。4.1.10变速箱换档应轻便，工作可靠。4.1.11传动齿轮应啮合正常，传动平稳，不得有异常响声。4.1.12当发动机熄火时，转向机构应能起作用。4.1.13输送装置应摆动灵活、送料通畅。4.1.14操纵机构应轻便灵活，工作可靠。4.1.15铣刨机制动系统应工作可靠。4.1.16各种仪表、标牌、标记，应明显、清晰、便于观察。4.2技术性能要求4.2.1铣刨机的铣刨宽度应与主参数一致，其偏差值不得超过士20mm。4.2.2铣刨机的整机质量（包括燃油、润滑油、液压油、冷却水、随机工具和一名司机的总质量）不得超出设计值的士5%。4.2.3铣刨机最小离地间隙应大于或等于80mm。4.2.4铣刨机爬坡能力应符合表2的规定。4.2.5铣刨机制动性能应符合下列要求：a.在坡度为10%的坡道上进行停车制动，10min内不得有下滑现象；b.在平坦的沥青混凝土路面上进行行车制动，当初度为10km/h时，其制动距离不得大于4m。4.2.6铣刨机的最小转弯直径不得大于设计值的3%，4.2.7铣刨机的各档行驶速度不得超过设计值的土5%。4.2.8铣刨机各操纵手柄操作力不得大于150N,脚踏板的操作力不得大于350N。4.2.9铣刨机油路系统、水路系统不得漏油，漏水，其渗油、渗水处数应符合表3的规定。表3项目合格品一等品优等品渗油处数210渗水处数2104.2.10液压系统中液压油固体污染清洁度等级按JG/T5035中的规定划分，并符合下列要求：a.加入液压油箱的液压油的固体污染清洁度等级不得超过17/15；b.液压系统的固体污染清洁度等级和油温应符合表4的规定。表4项目合格品一等品优等品没有柱塞泵的系统20/1619/1619/15清洁度等级有柱塞泵的系统19/1619/1518/15油温，804.2.11铣刨机应有良好的防公害性能，其噪声和排烟度应符合表5的规定。3
