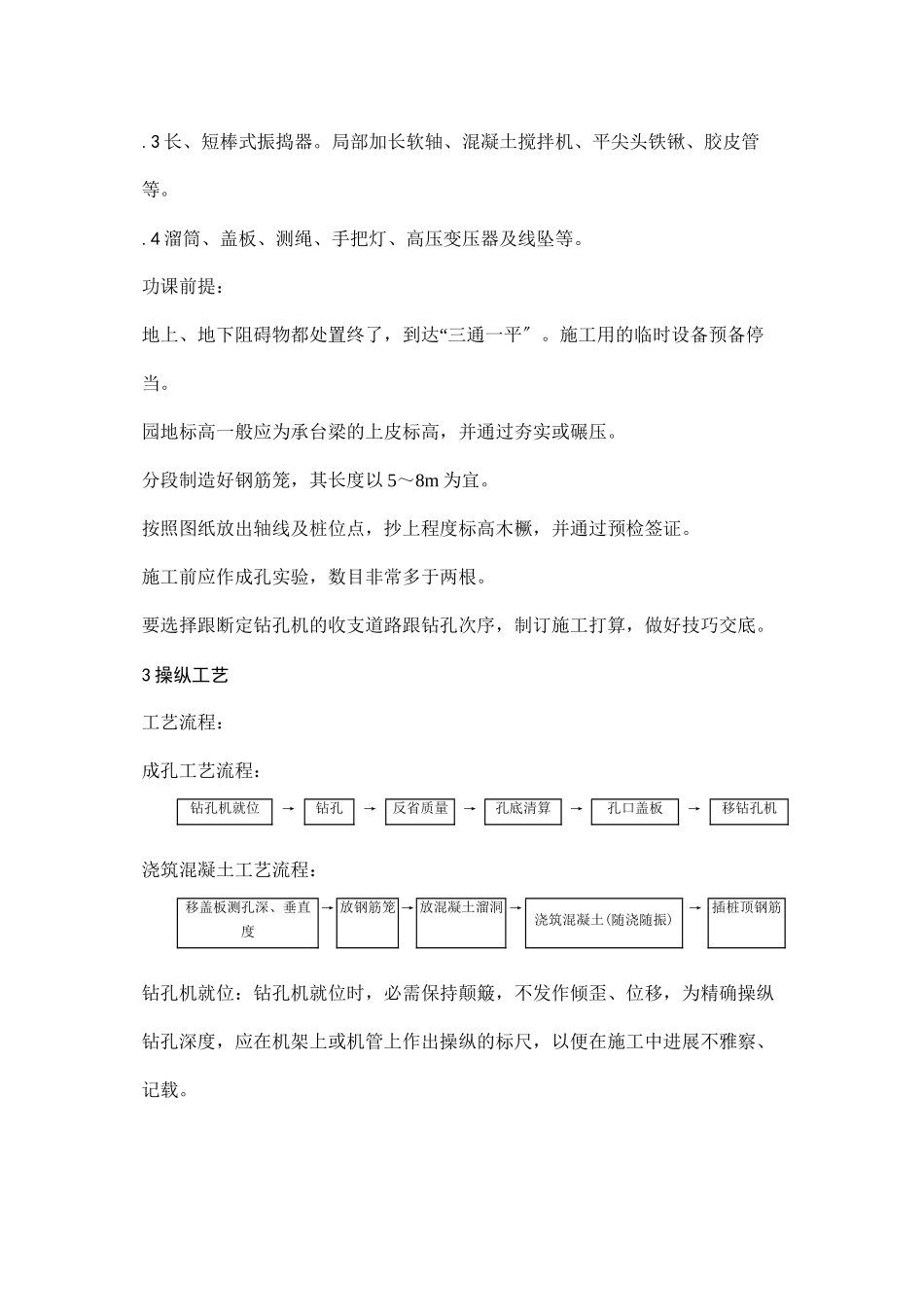

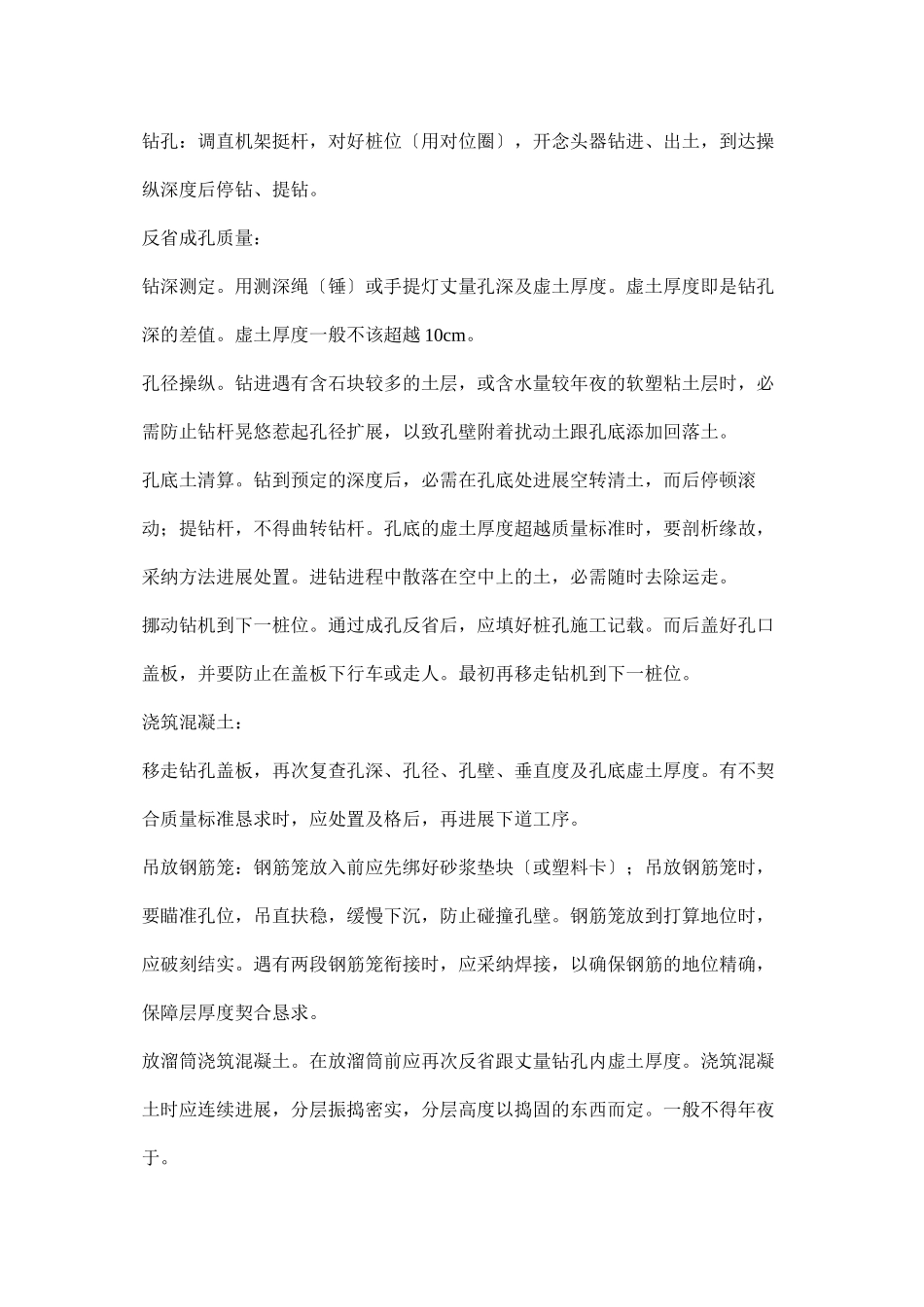

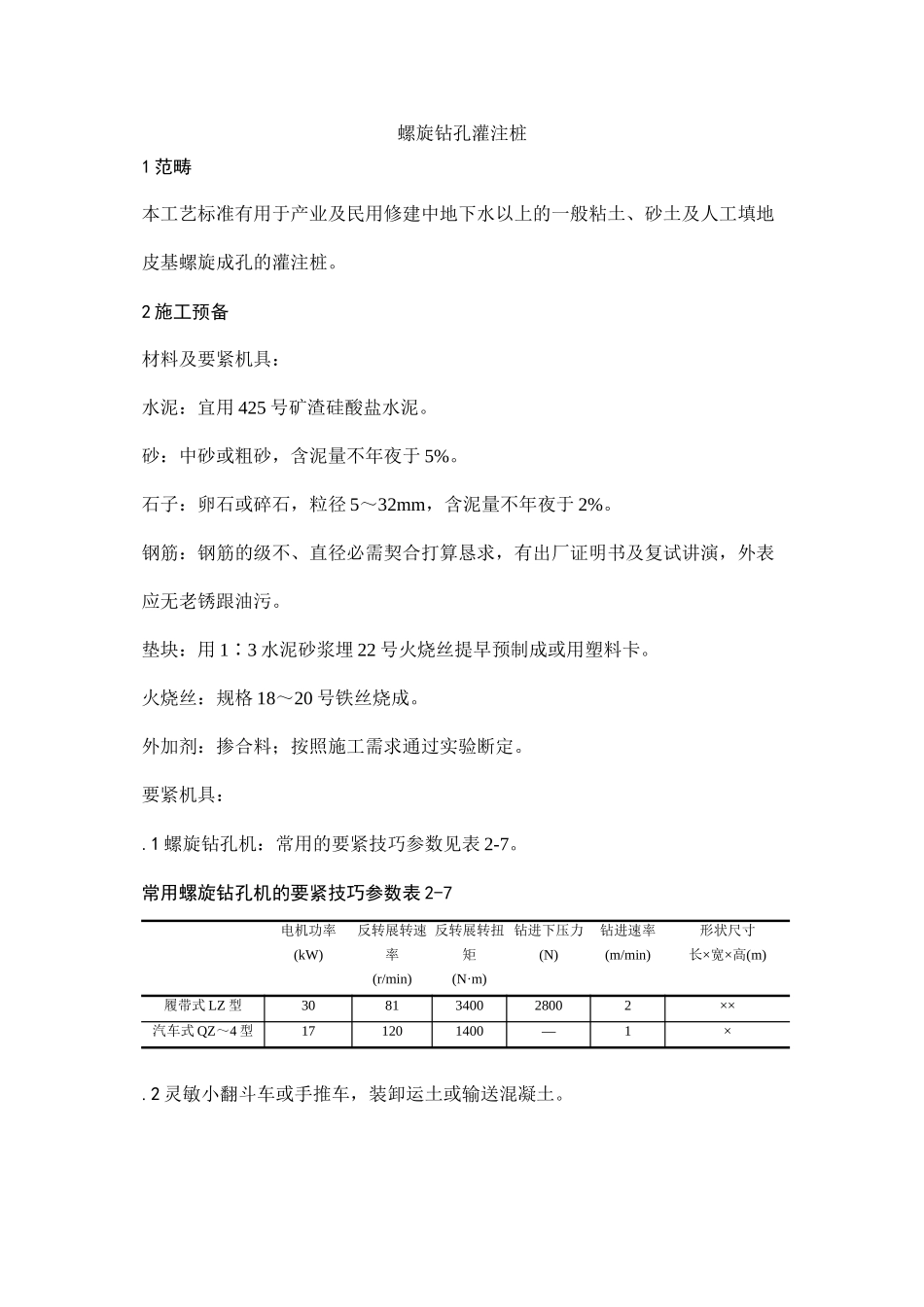

螺旋钻孔灌注桩 1范畴 本工艺标准有用于产业及民用修建中地下水以上的一般粘土、砂土及人工填地皮基螺旋成孔的灌注桩。 2施工预备 材料及要紧机具： 水泥：宜用425号矿渣硅酸盐水泥。 砂：中砂或粗砂，含泥量不年夜于5%。 石子：卵石或碎石，粒径5～32mm，含泥量不年夜于2%。 钢筋：钢筋的级不、直径必需契合打算恳求，有出厂证明书及复试讲演，外表应无老锈跟油污。 垫块：用1∶3水泥砂浆埋22号火烧丝提早预制成或用塑料卡。 火烧丝：规格18～20号铁丝烧成。 外加剂：掺合料；按照施工需求通过实验断定。 要紧机具： .1螺旋钻孔机：常用的要紧技巧参数见表2-7。 常用螺旋钻孔机的要紧技巧参数表2-7 电机功率 (kW) 反转展转速率 (r/min) 反转展转扭矩 (N·m) 钻进下压力 (N) 钻进速率 (m/min) 形状尺寸 长×宽×高(m) 履带式LZ型 30 81 3400 2800 2 ×× 汽车式QZ～4型 17 120 1400 — 1 × .2灵敏小翻斗车或手推车，装卸运土或输送混凝土。 .3长、短棒式振捣器。局部加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。 .4溜筒、盖板、测绳、手把灯、高压变压器及线坠等。 功课前提： 地上、地下阻碍物都处置终了，到达“三通一平〞。施工用的临时设备预备停当。 园地标高一般应为承台梁的上皮标高，并通过夯实或碾压。 分段制造好钢筋笼，其长度以5～8m为宜。 按照图纸放出轴线及桩位点，抄上程度标高木橛，并通过预检签证。 施工前应作成孔实验，数目非常多于两根。 要选择跟断定钻孔机的收支道路跟钻孔次序，制订施工打算，做好技巧交底。 3操纵工艺 工艺流程： 成孔工艺流程： 钻孔机就位 → 钻孔 → 反省质量 → 孔底清算 → 孔口盖板 → 移钻孔机 浇筑混凝土工艺流程： 移盖板测孔深、垂直度 → 放钢筋笼 → 放混凝土溜洞 → 浇筑混凝土(随浇随振) → 插桩顶钢筋 钻孔机就位：钻孔机就位时，必需保持颠簸，不发作倾歪、位移，为精确操纵钻孔深度，应在机架上或机管上作出操纵的标尺，以便在施工中进展不雅察、记载。 钻孔：调直机架挺杆，对好桩位〔用对位圈〕，开念头器钻进、出土，到达操纵深度后停钻、提钻。 反省成孔质量： 钻深测定。用测深绳〔锤〕或手提灯丈量孔深及虚土厚度。虚土厚度即是钻孔深的差值。虚土厚度一般不该超越10cm。 孔径操纵。钻进遇有含石块较多的土层，或含水量较年夜的软塑粘土层时，必需防止钻杆晃悠惹起孔径扩展，以致孔壁附着扰动土跟孔底添加回落土。 孔底土清算。钻到预定的深度后，必需在孔底处进展空转清土，而后停顿滚动；提钻杆，不得曲转钻杆。孔底的虚土厚度超越质量标准时，要剖析缘故，采纳方法进展处置。进钻进程中散落在空中上的土，必需随时去除运走。 挪动钻机到下一桩位。通过成孔反省后，应填好桩孔施工记载。而后盖好孔口盖板，并要防止在盖板下行车或走人。最初再移走钻机到下一桩位。 浇筑混凝土： 移走钻孔盖板，再次复查孔深、孔径、孔壁、垂直度及孔底虚土厚度。有不契合质量标准恳求时，应处置及格后，再进展下道工序。 吊放钢筋笼：钢筋笼放入前应先绑好砂浆垫块〔或塑料卡〕；吊放钢筋笼时，要瞄准孔位，吊直扶稳，缓慢下沉，防止碰撞孔壁。钢筋笼放到打算地位时，应破刻结实。遇有两段钢筋笼衔接时，应采纳焊接，以确保钢筋的地位精确，保障层厚度契合恳求。 放溜筒浇筑混凝土。在放溜筒前应再次反省跟丈量钻孔内虚土厚度。浇筑混凝土时应连续进展，分层振捣密实，分层高度以捣固的东西而定。一般不得年夜于。 混凝土浇筑到桩顶时，应恰当超越桩顶打算标高，以保障在凿除浮浆后，桩顶标高契合打算恳求。 撤溜筒跟桩顶插钢筋。混凝土浇到距桩顶时，可拔出溜筒，直截了当灌溉混凝土。桩顶上的钢筋插铁必定要保持垂直拔出，有充足的保护层跟锚固长度，防止插偏跟插歪。 混凝土的坍落度一般宜为8～10cm；为保障其跟易性及坍落度，应留意调剂砂率跟掺入减水剂、粉煤灰等。 统一共同比的试块，每班不得少于一组。 冬、雨期施工： 冬期当温度低于0℃以下浇筑混凝土时，应采纳加热保温方法。浇筑时，混凝土的温度按冬施打算规那么履行。在桩顶未到达打算强度50%往常不得受冻。当气温高于30℃时，应按照详细情况对混凝土采纳缓凝方法。 雨期严峻保持随钻随浇筑混凝土的规那么，以防遇雨成孔后注水构成塌孔。雨天不克不及进展钻孔施工。现场必需有排水的种种方法，防止空中水流入槽内，免得构成边坡塌方或基土沉陷、钻孔机倾歪等。 4质量标准 保障工程： 灌注桩的原材料跟混凝土强度必需契合打算恳求跟施工标准的规那么。 成孔深度必需契合打算恳求。以摩擦力为主的桩，沉渣厚度严禁年夜于300mm；以端承力为主的桩，沉渣厚度严禁年夜于100mm。 实践浇筑混凝土量，严禁小于盘算体积。 浇筑混凝土后的桩顶标高及浮浆的处置，必需契合打算恳求跟施工标准的规那么。 同意偏向工程，见表2-8。 5制品保护 钢筋笼在制造、运输跟装置进程中，应采纳方法防止变形。吊入钻孔时，应有保护垫块。或垫管跟垫板。 钢筋笼在吊放入孔时，不得碰撞孔壁。浇筑混凝土时，应采纳方法结实其地位。 灌注桩施工终了进展根底开挖时，应制订公正的施工次序跟技巧方法，防止桩的位移跟倾歪。并应反省每根桩的纵横程度偏向。 螺旋钻成孔灌注桩同意偏向表2-8 项次 工程 同意偏向(mm) 测验方法 1 钢筋笼主筋间距 ±10 尺量反省 2 钢筋笼箍筋间距 ±20 尺量反省 3 钢筋笼直径 ±10 尺量反省 4 钢筋笼长度 ±100 尺量反省 1～2根桩 垂直于桩基核心线 单排桩 d/6且不年夜于200 拉线跟尺量反省 5 桩的地位偏向 群桩根底的边桩 拉线跟尺量反省 沿桩基核心线 条形根底的桩 群桩根底的两头桩 6 垂直度 H/100 吊线跟尺量反省 注：d为桩的直径，H为桩长。 成孔内放入钢筋笼后，要在4h内浇筑混凝土。在浇筑进程中，应有不使钢筋笼上浮跟防止泥浆净化的方法。 装置钻孔机、运输钢筋笼以及浇筑混凝土时，均应留意保护好现场的轴线桩、高程桩。 桩头外留的主筋插铁要妥当保护，不得恣意弯折或压断。 桩头混凝土强度，在不到达5MPa时，不得碾压，以防桩头破坏。 6应留意的质量征询题 孔底虚土过多：钻孔终了，应实时盖好孔口，并防止在盖板上过车跟行走。操纵中应实时清算虚土。需要时可二次投钻清土。 塌孔缩孔：留意土量变更，遇有砂卵石或流塑淤泥、下层滞水层渗漏等情况，应会同有关单元研讨处置。 桩身混凝土质量差：有缩颈、空泛、夹土等，要严峻按操纵工艺边浇筑混凝土边振捣的规那么履行。严禁把土跟杂物混入混凝土中一同浇筑。 钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等进程中，不严峻按操纵规那么履行。必需加强对操纵工人的技巧交底，严峻履行加固的质量方法。 当呈现钻杆跳动、机架晃摇、钻不进尺等异常景象，应破刻泊车反省。 混凝土浇到濒临桩顶时，应随时丈量顶部标高，免得过多截桩跟补桩。 钻孔进入砂层碰到地下水时，钻孔深度应不超越初见水位，以防塌孔。 7质量记载 本工艺标准应具有以下质量记载： 水泥的出厂证明及复验证明。 钢筋的出厂证明或及格证以及钢筋实验单抄件。 试桩的试压记载。 补桩的破体表示图。 灌注桩施工记载。 混凝土试配恳求单跟实验室签发的共同比告诉单。 混凝土试块28d标养抗压强度实验讲演。 商品混凝土的出厂及格证。
