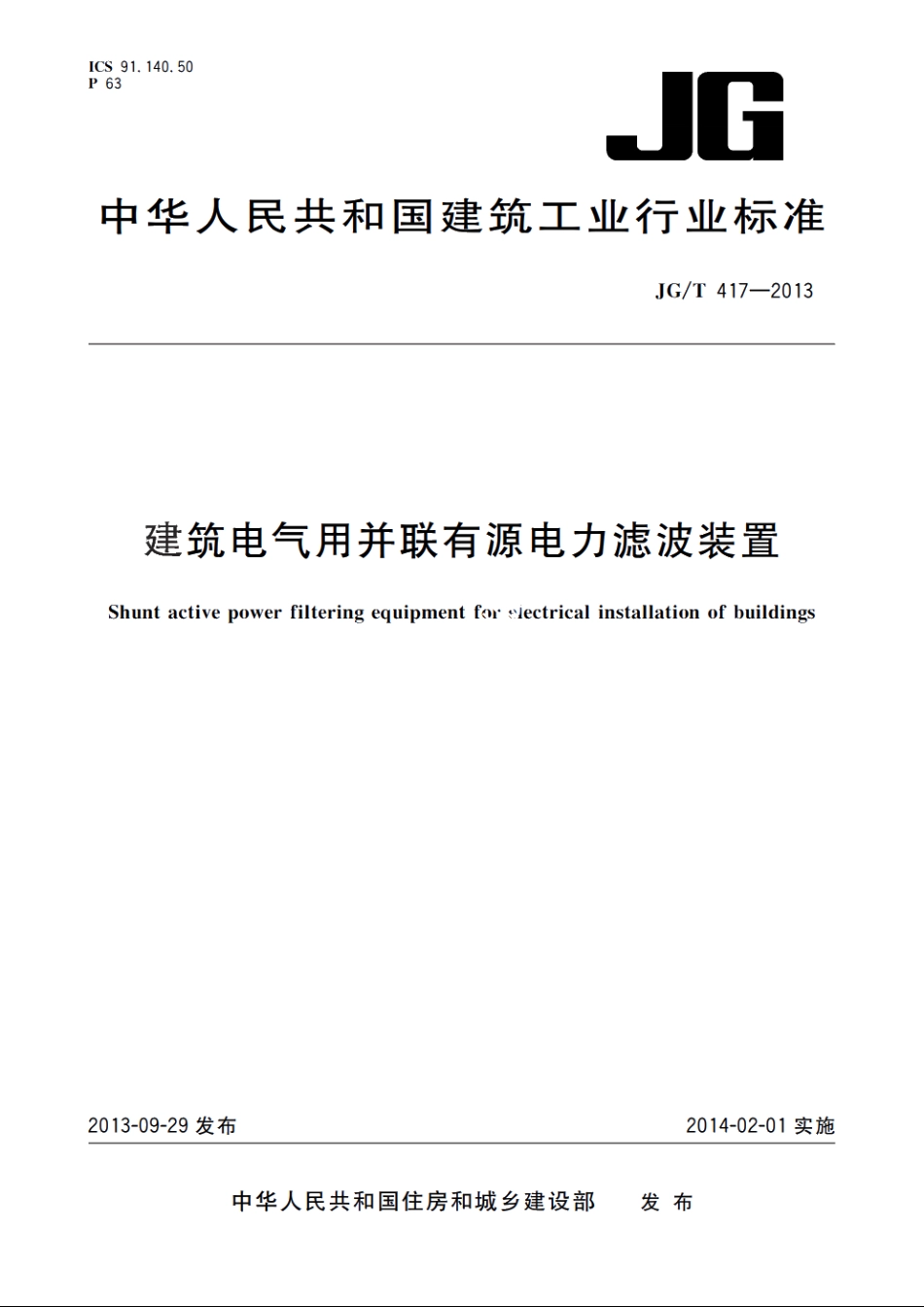

JGT417-2013 建筑电气用并联有源电力滤波装置.pdf

JG/T417-20133.4谐波滤除率 harmonic filtering ratio装置接入后，已被滤除的第h次谐波电流的方均根值与装置接人前的第次谐波电流的方均根值之比（用百分数表示）。3.5总谐波滤除率 total harmonic filtering ratio装置接人后，已被滤除的各次谐波电流的方均根值与装置接入前各次谐波电流的方均根值之比（用百分数表示)。3.6响应时间response time装置处于稳态工作情况下，突然投入或切除谐波负载，在装置的工作范围内，总谐波滤除率达到技术指标要求的时间。3.7额定补偿电流 rated compensation current装置每相可输出的额定电流（方均根值）。3.8负载电流峰值因数load current crest factor;CF负载电流的峰值与有效值之比。4分类、代号和标记4.1分类、代号按工作方式分为：a)单相，代号为1；b)三相三线制，代号为3；c)三相四线制，代号为4。4.2标记4.2.1标记方法装置标记由制造商（厂）代号、装置代号、额定补偿电流、额定工作电压、有功功率损耗、工作方式及本标准号组成。APF/-JG/T417-2013一标准号工作方式(1/3/4)有功功率损耗(%)额定工作电压(V)额定补偿电流(A)装置代号制造商（厂）代号示例：额定工作电压380V、额定补偿电流100A、有功功率损耗3%、三相三线制工作方式标记为：XAPF100/380-3-3-JG/T417-2013。2
