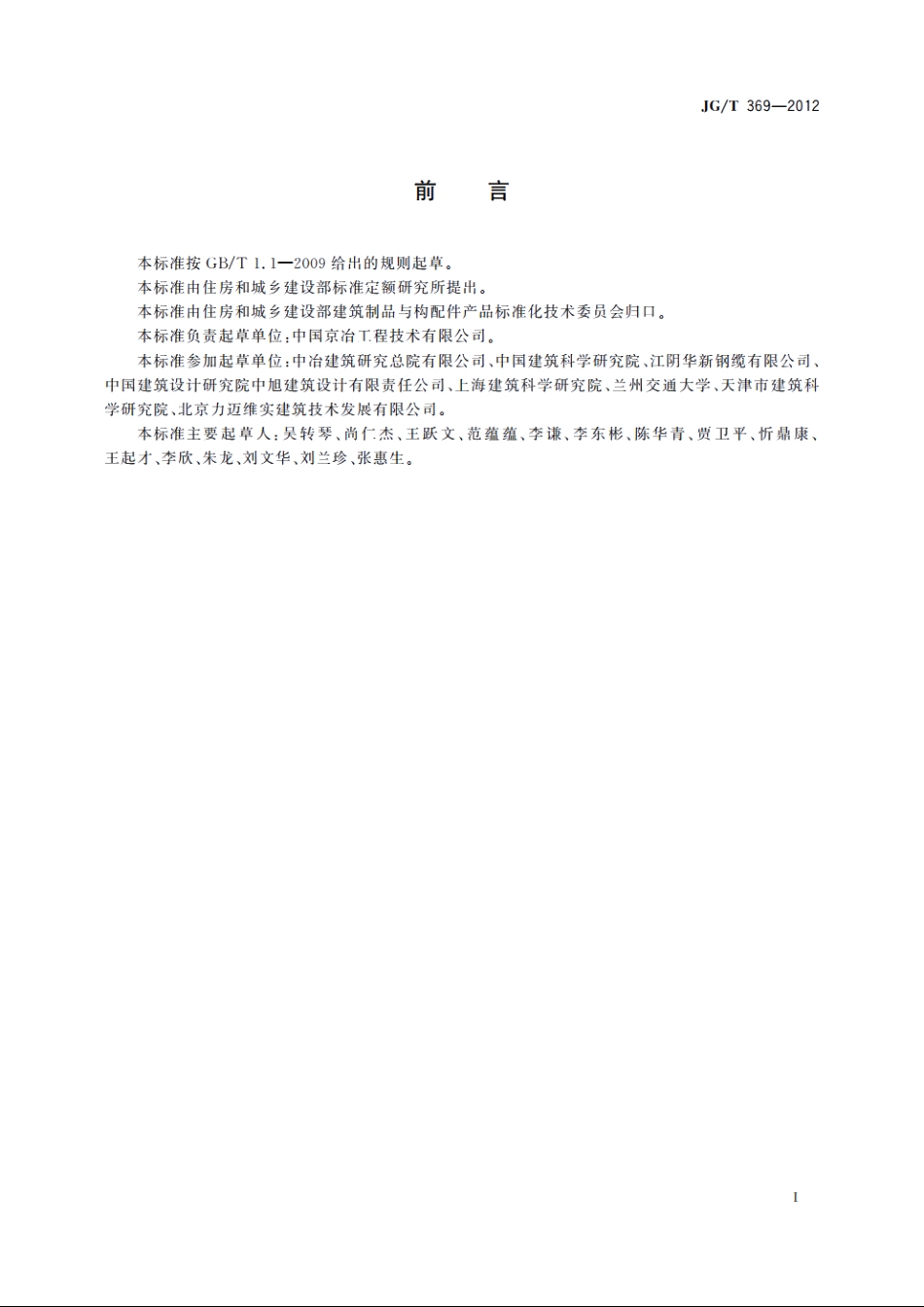

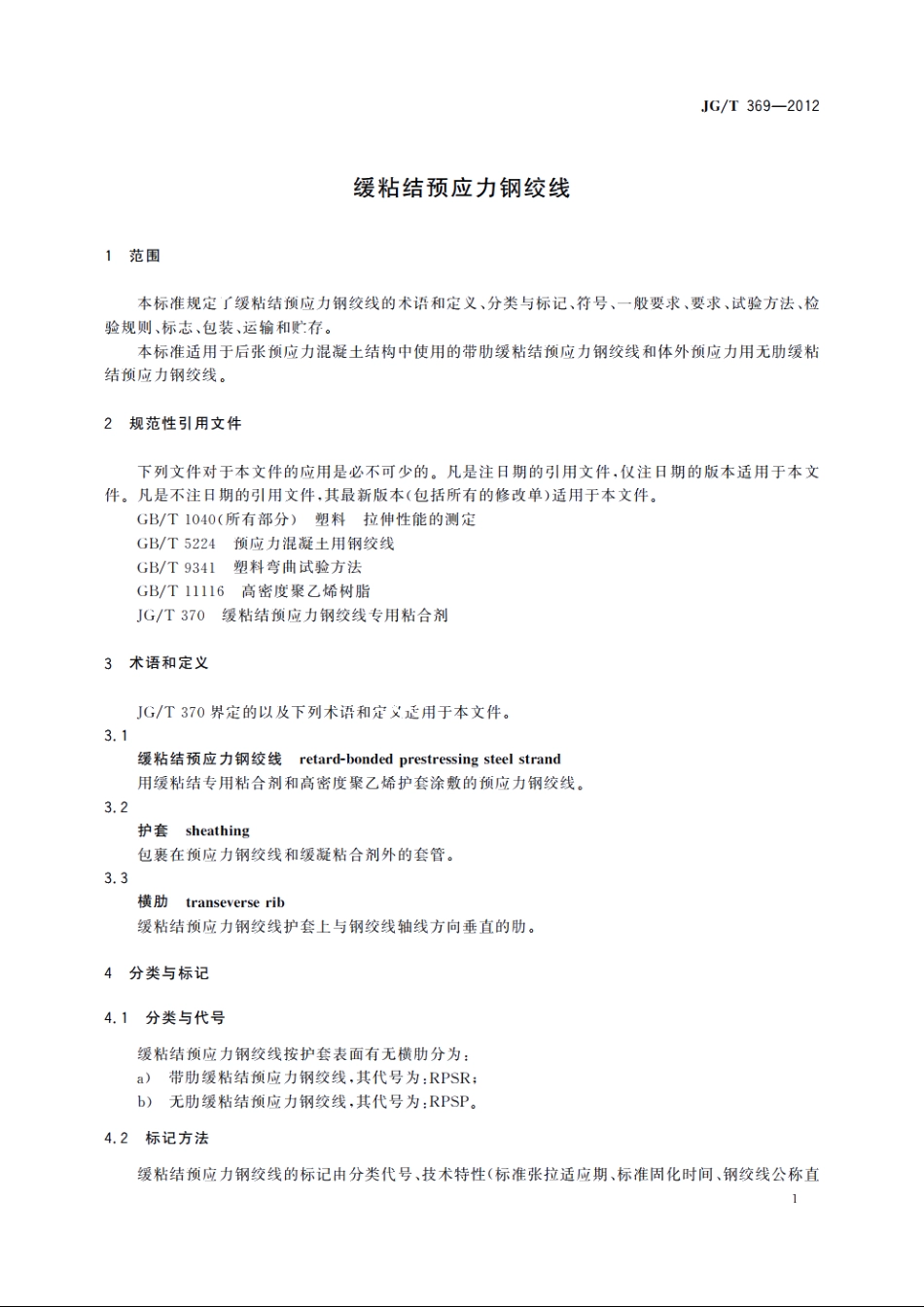

JGT369-2012 缓粘结预应力钢绞线.pdf

JG/T369-2012足表1的要求，并且无气孔以及无明显的裂纹和损伤，轻微损伤处可采用外包聚乙烯胶带或热熔胶棒进行修补。6.5缓粘结预应力钢绞线的端头处应包裹严实，防止缓凝粘合剂的渗漏。表1缓粘结预应力钢绞线的主要规格和性能钢绞线缓粘结预应力钢绞线公称公称公称护套张拉适川期内摩擦系数直径强度截面积厚度肋宽a肋高h肋间距！mmMPamm2mmmmmmmm1570167015.2017201401.08生0.41-0.7l1.210.0-16.00.06-0.120.004-0.01218601960注：根据供需双方协商，也可生产和供应其他强度和直径的缓粘结预应力钢绞线。张拉适川期内早期张拉时摩擦系数宜取小值，后期张拉时摩擦系数宜取大值。7要求7.1钢绞线7.1.1制作缓粘结预应力钢绞线用的钢空线，其公称直径、整根钢绞线最大拉力、规定非比例延伸力、最大力总伸长率和伸直性等应符合GB/T5224的规定。并应核对产品质量证明文件及检测报告。7.1.2缓凝粘合剂涂敷前，侦应力钢绞线表面不应生锈及沾染杂质。7.2缓凝粘合剂用于生产缓粘结预应力钢绞线的缓凝粘合剂周化后的拉伸剪切强度、弯曲强度、抗压强度等应符合JG/T370的规定，带助缓粘结预应力钢绞线每延米缓凝胶黏剂质量应大于或等于200g/m,无肋钢绞线缓粘结预应力钢绞线每延米缓凝胶黏剂质量应大于或等于190g/m,并应校核产品质量证明文件及检测报告。7.3护套7.3.1缓粘结预应力钢绞线护套材料宜采用挤塑型高密度聚乙烯树脂，其拉伸强度、弯曲屈服强度、断裂伸长率等应符合GB/T11116的规定，并应校核产品质量证明文件及检测报告。7.3.2护套颜色宜根据需方要求确定，但添加的色母粒不应降低护套的性能。7.4外观和性能7.4.1缓粘结预应力钢绞线构造见图1。3
