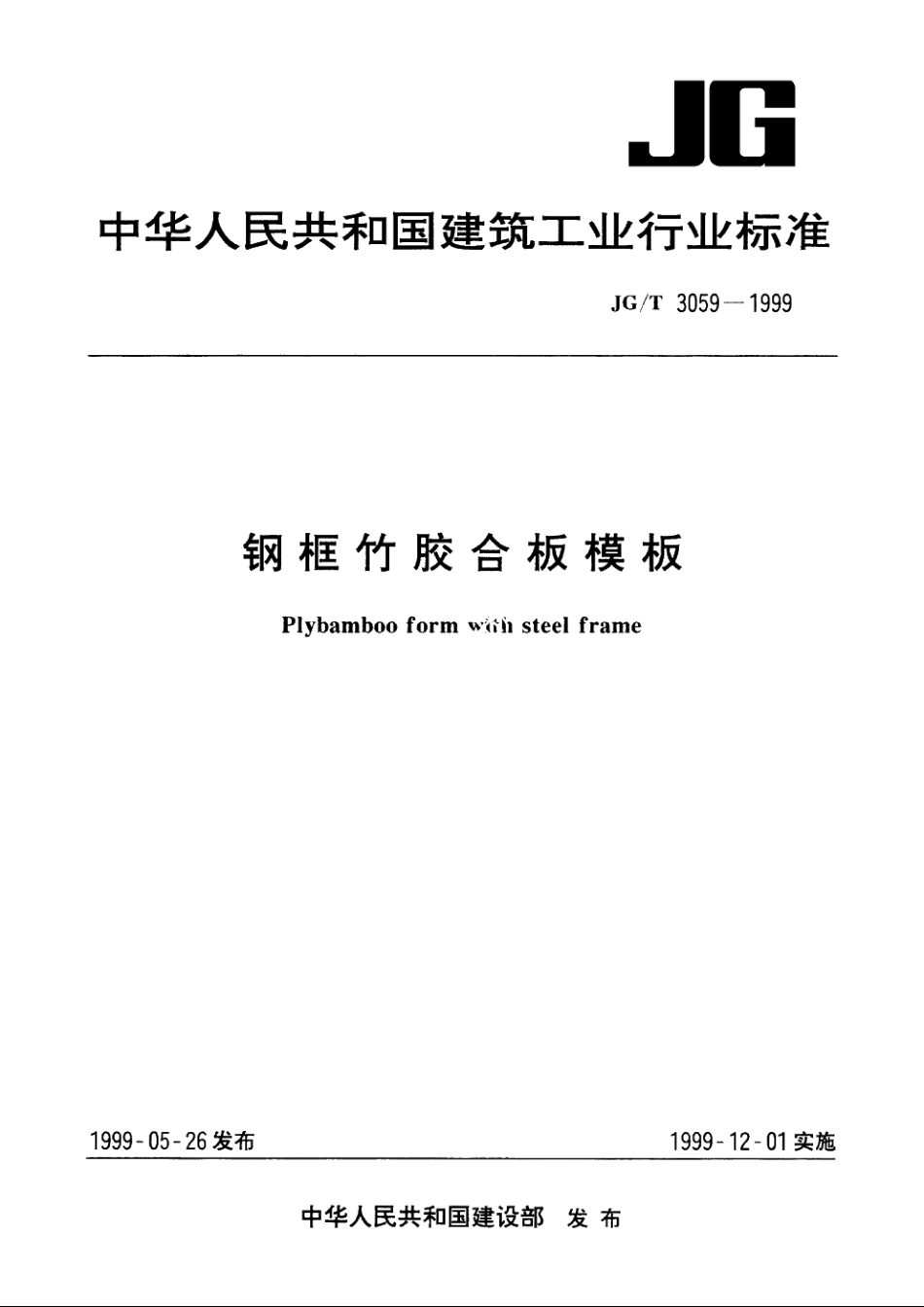

JGT3059-1999 钢框竹胶合板模板.pdf

JG/T3059-19994.1,1钢框竹胶合板模板按承载能力分为A类模板和B类模板。4.1.2A类模板采用15mm厚的竹胶合板，B类模板采用12mm厚的竹胶合板。4.2规格42,1钢框竹胶合板模板的规格应符合表1和附录A(标准的附录)的规定。表1钢框竹胶合板模板规格mm类型长度宽度高度600,900,1200,1500,1800,2100,24001300,600,900,120075B600,900,1200,1500,1800300,600754.2.2辅助模板及主要配件规格见附录B(标准的附录)。4.3型号由名称代号、特性代号及主参数代号3个部分组成，按下列顺序排列。MGZA主参数代号：以模板公称长度、宽度和高度表示-特性代号：A表示入类模板；B表示B类模板一名称代号：MC2标记示例长1800mm,宽1200mm,高75mm的A类剂框竹胶合板模板型号为MGZA1800.120075JG/T3059-1999.5要求5.1材料5.1.1竹胶合板应符合JG/T3026的规定，且应选用优等品并考虑折减系数。5.1.2钢框、辅助模板及配件的钢材材质应符合GB/T700规定的Q235钢，或GB/T699规定的20号钢。5.1,3边肋型钢顶面纵向弯曲度应小于等于2mm/m,侧面纵向扭曲度不应大于3mm/m。5.1.4当采用手工焊接时，应遵守JG】81的规定，采用的焊条应符合GB/T5117规定的E43系列焊条。5.1.5竹胶合板与钢框连接用沉头螺栓的技术要求应符合GB/T3098.1的规定。5.2基本要求5.2.1钢框竹胶合板模板加工应按有关规定和程序设计的加工图及技术文件制作。5.2.2模板与模板及模板与辅助模板之间的连接，在不同组合的情况下，均应保证接缝严密，连接可靠，装拆方便和具有互换性。5.2.3主肋、次肋与竹胶合板的接触面应紧密。边肋侧面与竹胶合板缝隙不应大于2mm,并用弹性腻子填平。5.2.4竹胶合板与钢框架连接用的沉头螺栓（M6)应均匀设置且不得高于板面，其边距不应小于3d(d为螺栓直径)，间距不应大于300mm,行距不应大于300mm,且每行不应少于2个。5.2.5边肋、横主肋、纵主肋的截面应符合图1的规定。5.3工艺要求2
