2023年建筑行业硬质阻燃型塑料管PVC暗敷设安装交底记录.docx

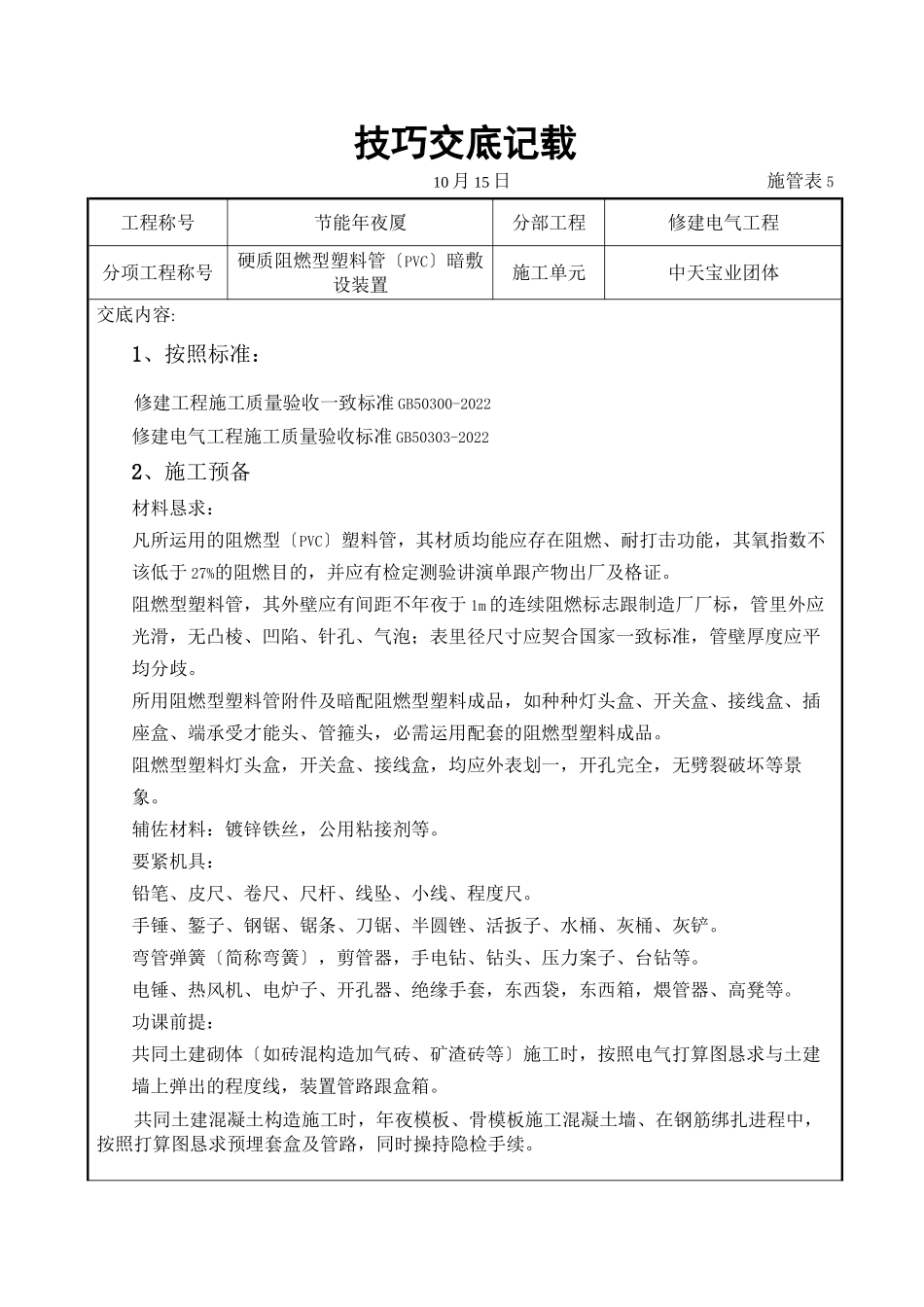

技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 修建电气工程 分项工程称号 硬质阻燃型塑料管〔PVC〕暗敷设装置 施工单元 中天宝业团体 交底内容: 1、按照标准： 修建工程施工质量验收一致标准GB50300-2022 修建电气工程施工质量验收标准GB50303-2022 2、施工预备 材料恳求： 凡所运用的阻燃型〔PVC〕塑料管，其材质均能应存在阻燃、耐打击功能，其氧指数不该低于27%的阻燃目的，并应有检定测验讲演单跟产物出厂及格证。 阻燃型塑料管，其外壁应有间距不年夜于1m的连续阻燃标志跟制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；表里径尺寸应契合国家一致标准，管壁厚度应平均分歧。 所用阻燃型塑料管附件及暗配阻燃型塑料成品，如种种灯头盒、开关盒、接线盒、插座盒、端承受才能头、管箍头，必需运用配套的阻燃型塑料成品。 阻燃型塑料灯头盒，开关盒、接线盒，均应外表划一，开孔完全，无劈裂破坏等景象。 辅佐材料：镀锌铁丝，公用粘接剂等。 要紧机具： 铅笔、皮尺、卷尺、尺杆、线坠、小线、程度尺。 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。 弯管弹簧〔简称弯簧〕，剪管器，手电钻、钻头、压力案子、台钻等。 电锤、热风机、电炉子、开孔器、绝缘手套，东西袋，东西箱，煨管器、高凳等。 功课前提： 共同土建砌体〔如砖混构造加气砖、矿渣砖等〕施工时，按照电气打算图恳求与土建墙上弹出的程度线，装置管路跟盒箱。 共同土建混凝土构造施工时，年夜模板、骨模板施工混凝土墙、在钢筋绑扎进程中，按照打算图恳求预埋套盒及管路，同时操持隐检手续。 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 修建电气工程 分项工程称号 硬质阻燃型塑料管〔PVC〕暗敷设装置 施工单元 中天宝业团体 交底内容: 在气混凝土楼板、圆孔板、应共同土建调剂好吊索装楼板的板缝时，同时按照打算图进展配管。 3、操纵工艺 工艺流程： 弹线定位——加工弯管——稳住盒箱——暗敷管路——扫管穿线 弹线定位： 按照打算图恳求，在砖墙、年夜模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，断定盒、箱地位进展弹线定位，按弹出的程度线用小线跟程度尺丈量出盒，箱精确地位并标出尺寸。 按照打算图灯位恳求，在加气混凝土板、预制圆孔板〔垫层内或板孔内暗敷管路〕；现浇混凝土楼板、预制薄混凝土楼板上，进展丈量后，标注出灯头盒的精确地位尺寸。 种种隔墙剔槽稳埋开关盒弹线。按照打算图恳求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等，需求稳埋开关盒的地位，进展丈量断定开关盒精确地位尺寸。 加工管弯： 预制治理任务弯可采纳冷煨法跟热煨法。 阻燃塑料管敷设与煨弯对情况温度的恳求如下：阻燃塑料管及其配件的敷设，装置跟煨弯制造，均应在原材料规那么的同意情况温度下进展，其温度不宜低于—15℃。 冷煨法： 管径在25mm及其以下可以用冷煨法。 断管：小管径可运用剪管器，年夜管径可运用钢锯断管，断口应锉平，铣光。 用膝盖煨弯：将弯管弹簧〔简称弯簧拔出PVC管内需求煨弯处，两手抓牢管子中间，顶在膝盖上用手板，逐步煨出所需弯度，而后，抽出弯簧〔当曲折较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧〕。 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 修建电气工程 分项工程称号 硬质阻燃型塑料管〔PVC〕暗敷设装置 施工单元 中天宝业团体 交底内容: 运用手扳弯管器煨弯，将管子拔出配套的弯管器，手扳一次煨出所需弯度，见3-1图3-1所示。 热煨法： 用电炉子、热风机等加热平均，烘烤管子煨弯处，待管子被加热到可随意曲折时，破立即管子放在木板上。结实管子一头，逐步煨出所需管弯度，并用湿布抹擦使曲折部位冷动定型，而后抽出弯簧。不得因煨弯管呈现烤伤、变色、分裂等景象。 稳埋盒、箱： 盒、箱结实应平允结实、灰浆饱满，收口平坦，纵横座标精确，契合打算图跟施工验收标准规那么。 砖墙稳埋盒、箱： 预留盒、箱孔洞：按照打算图规那么的盒、箱预留详细地位，随土建砌体电工共同施工，在约300mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等候最初一管一孔地进入盒、箱稳埋终了。 剔洞稳埋盒、箱，再接短管： 按弹出的程度线，比照打算图寻出盒、箱的精确地位，而后剔洞，所踢孔洞应比盒、箱稍年夜一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清算干净。按看管路的走向敲失落盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳正直，待水泥砂子浆凝聚后，再接短管入盒、箱。 组合钢模板、年夜模板混凝土墙稳埋盒、箱： a在模板上打孔，用螺丝将盒、箱结实在模板上；拆模前实时将结实盒、箱的螺丝撤除。 b应用穿筋盒，直截了当结实在钢筋上，并按照墙体厚度焊好支持钢筋，使盒口或箱口与墙体破体平齐。 滑模板混凝土墙稳埋盒、箱： a预留盒、箱孔洞，采纳下盒套、箱套，而后待滑模板当时再撤除盒套或箱套，同时稳埋盒或箱体。 b用螺丝将盒、箱结实在扁铁上，而后将扁铁焊在钢筋上，或直截了当用穿筋盒结实在钢筋上，并按照墙厚度焊好支持钢筋，使盒口破体与墙体破体平齐。 顶板稳埋灯头盒： a加气混凝土板、圆孔板稳埋灯头盒。按照打算图标注出灯位的地位尺寸，先打孔，而后由下向上剔洞， 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 修建电气工程 分项工程称号 硬质阻燃型塑料管〔PVC〕暗敷设装置 施工单元 中天宝业团体 交底内容: 洞口下小上年夜。将盒子配上响应的结实体放入洞中，并结实好吊板，待配管后用高标号水泥砂浆稳埋结实。 b现浇混凝土楼板等，需求装置吊扇、花灯或吊装灯具超越3kg时，应预埋吊钩或螺栓，其悬挂力矩应保障承载恳求跟平安。 c隔墙稳埋开关盒、插座盒。如在砖墙泡沫混凝土墙等，剔槽前应在槽双方先弹线，槽的宽度及深度均应比管外径年夜，开槽宽度与深度以年夜于倍管外径为宜。砖墙可用錾子沿槽内边进展剔槽；泡沫混凝土墙可用刀锯锯成槽的双方后，再剔成槽。 剔槽后应先稳埋盒，再接纳，管路每隔1m阁下用镀锌铁丝结实好管路，最初抹灰并抹平齐。如为石膏圆孔板时，宜将管穿入板孔内并敷至盒或箱处。 暗敷管路： 管路衔接： 管路衔策应运用套箍衔接〔包含端讨论接纳〕。用小刷子沾配套供应的塑料管粘接剂，平均涂抹在管外壁上，将管子拔出套箍；管口应到位。粘接剂功能恳求粘接后1min内不移位，粘性坚持时间长，并存在防水性。 管路垂直或程度敷设时，每隔1m间隔应有一个结实点，在曲折部位主尖以圆弧核心点为始点距两头300～500mm处各加一个结实点。 管进盒、箱，一管一孔，先接端讨论而后用内锁母结实在盒、箱上，在管孔上用顶帽型护口堵好管口，最初用纸或泡沫塑料块堵好盒子口〔堵盒子口的材料可采纳现场现有娇嫩物件，如水泥纸袋等〕。 管路暗敷设： 现浇混凝土墙板内管路暗敷设： 管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，曲折部位按恳求结实，往上引管不宜过长，以能煨弯为准，向墙外引管可运用“管帽〞预留管口，待拆模后掏出“管帽〞再接纳。 滑升模板敷设管路时，灯位管可先引至牛腿墙内，滑模当时支好顶板，再敷设管至灯位。 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 修建电气工程 分项工程称号 硬质阻燃型塑料管〔PVC〕暗敷设装置 施工单元 中天宝业团体 交底内容: 现浇混凝土楼板管路暗敷设： 按照修建物内房间四周墙的厚度，弹十字线断定灯头盒的地位，将端讨论、内锁母结实在盒子的管孔上，运用顶帽护口堵好管口，并堵好盒口，将结实好盒子，用机螺丝或矩钢筋结实在底筋上。随着敷管、管路应敷设在弓筋的下面底筋的下面，管路每隔1m用镀锌铁丝绑扎牢。引向隔绝墙的管子、可运用“管帽〞预留管口，拆模后掏出管帽再接纳。 预制薄型混凝土模板管路暗敷设： 断定好灯头盒尺寸地位，先用电锤在板下面打孔，而后在板下面扩孔，孔巨细应与盒子外口略年夜一些。应用高桩盒上装置好卡铁〔轿杆〕将端讨论，内锁母把管结实在盒子孔处，并将高桩盒用水泥砂浆埋好，而后敷设管路。管路保护层应不小于80mm为宜。 预制圆孔板内管路暗敷设： 电工应实时共同土建吊装圆孔板时，敷设管路。在吊装圆孔板时，实时寻好灯位地位尺寸，打灯位盒孔，接着敷设管路。管子可以从圆孔板板孔内一端穿入至灯头盒处，将管结实在灯头盒上，而后将盒子用卡铁放好地位，同时用水泥砂浆结实好盒子。 灰土层内管路暗敷设： 灰土层夯实落后展挖管路槽，接着敷设管路，而后在管路下面用混凝土砂浆埋护，厚度不宜小于80mm。 扫管穿带线： 关于现浇混凝土的构造，如墙、楼板应实时进展扫管，即随拆模随扫管如此可以实时觉察堵管欠亨景象，便于处置由于在混凝土未终凝时，修补管路。 关于砖混构造墙体，在抹灰行进展扫管，有征询题时修正管路，便于土建修复。通过扫管后确认管路疏通，实时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止呈现二次堵塞管路景象。 4、质量标准 根本规那么 一般规那么 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 修建电气工程 分项工程称号 硬质阻燃型塑料管〔PVC〕暗敷设装置 施工单元 中天宝业团体 交底内容: 修建电气工程施工现场的质量治理，除应契合现行国家标准修建工程施工质量验收一致标准GB50300—2022的3.0.1规那么外，尚应契合以下规那么： 4.1.1.1.1装置电工、焊工、起重吊装工跟电气调试职员等，按有关恳求持证上岗： 4.1.1.1.2装置跟调试用种种计量器具，应检定及格，运用时在无效期内。 要紧装备、材料、成品跟半成品出场验收 导管应契合以下规那么： 4.1.2.1.1按批检验及格证： 4.1.2.1.2外表反省：绝缘导管及配件不碎裂、外表有阻燃标志跟制造厂标； 4.1.2.1.3按制造标准现场抽样检测导管的管径、壁厚及平均度。对绝缘导管及配件的阻燃功能有贰言时，按批抽样送有天资的实验室检测。 工序交代确认 电线导管、电缆导管跟线槽敷设应按以下顺序进展： 室外直埋导管的途径、沟槽深度、宽度及垫层处置经反省确认，才能埋设导管； 现浇混凝土板内配管在底层钢筋绑扎实现，下层钢筋未绑扎前敷设，且反省确认，才能绑扎下层钢筋跟浇捣混凝土； 现浇混凝土墙体内的钢筋网片绑扎实现，门、窗等地位已放线，经反省确认，才能在墙体内配管： 被隐蔽的接线盒跟导管在隐蔽前反省及格，才能隐蔽； 在梁、板、柱等部位明配管的导管套管、埋件、支架等反省及格，才能配管； 吊顶上的灯位及电气器具地位先放样，且与土建及各专业施工单元商定，才能在吊项内配管； 顶棚跟墙面的喷浆、油漆或壁纸等根本实现，才能敷设线槽、槽板。 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 修建电气工程 分项工程称号 硬质阻燃型塑料管〔PVC〕暗敷设装置 施工单元 中天宝业团体 交底内容: 主控工程 金属的导管跟线槽必需接地(PE)或接零(PEN)牢靠，并契合以下规那么： 4.2.1.1镀锌的钢导管、可挠性导管跟金属线槽不得熔焊跨接接地线，以公用接地卡跨接
