JGT124-2007 建筑门窗五金件　传动机构用执手.pdf

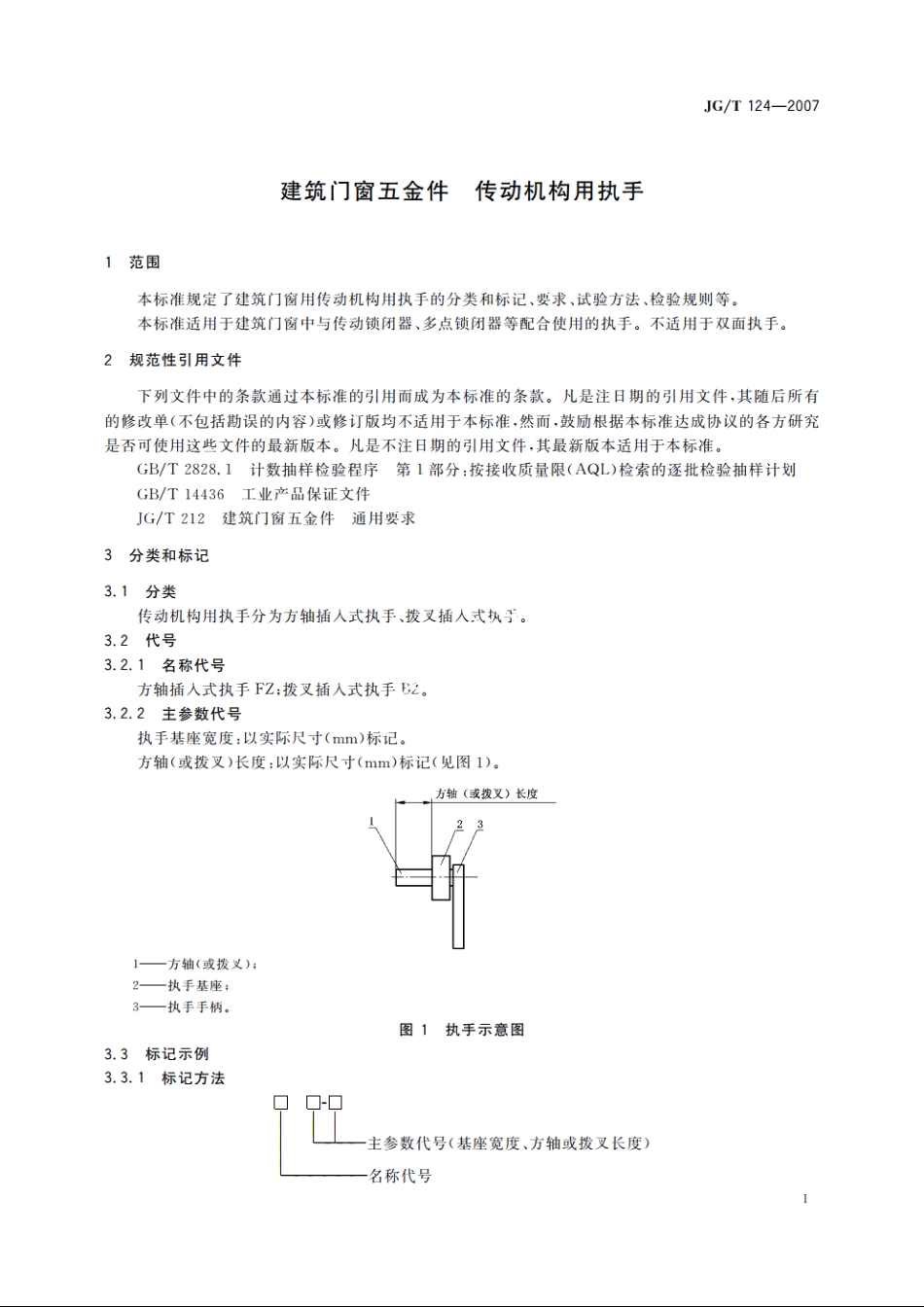

JG中华人民共和国建筑工业行业标准JG/T124-2007代替JG/T124-2000建筑门窗五金件传动机构用执手Building hardware for wiadows and doors-Handles for esoagnolette gears2007-04-03发布2007-10-01实施中华人民共和国建设部发布JG/T124-2007建筑门窗五金件传动机构用执手1范围本标准规定了建筑门窗用传动机构用执手的分类和标记、要求、试验方法、检验规则等。本标准适用于建筑门窗中与传动锁闭器、多点锁闭器等配合使用的执手。不适用于双面执手。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T14436工业产品保证文件JG/T212建筑门窗五金件通用要求3分类和标记3.1分类传动机构用执手分为方轴插入式执手、拨叉插入式执手。3.2代号3.2.1名称代号方轴插入式执手FZ;拨叉插入式执手B2。3.2.2主参数代号执手基座宽度：以实际尺寸(mm)标记。方轴（或拨叉）长度：以实际尺寸(mm)标记（见图1）。方轴（或拨叉）长度231方轴（或拨叉）；2执手基座；3执手手柄。图1执手示意图3.3标记示例3.3.1标记方法主参数代号（基座宽度、方轴或拨叉长度）名称代号
