JGT183-2006 住宅整体卫浴间.pdf

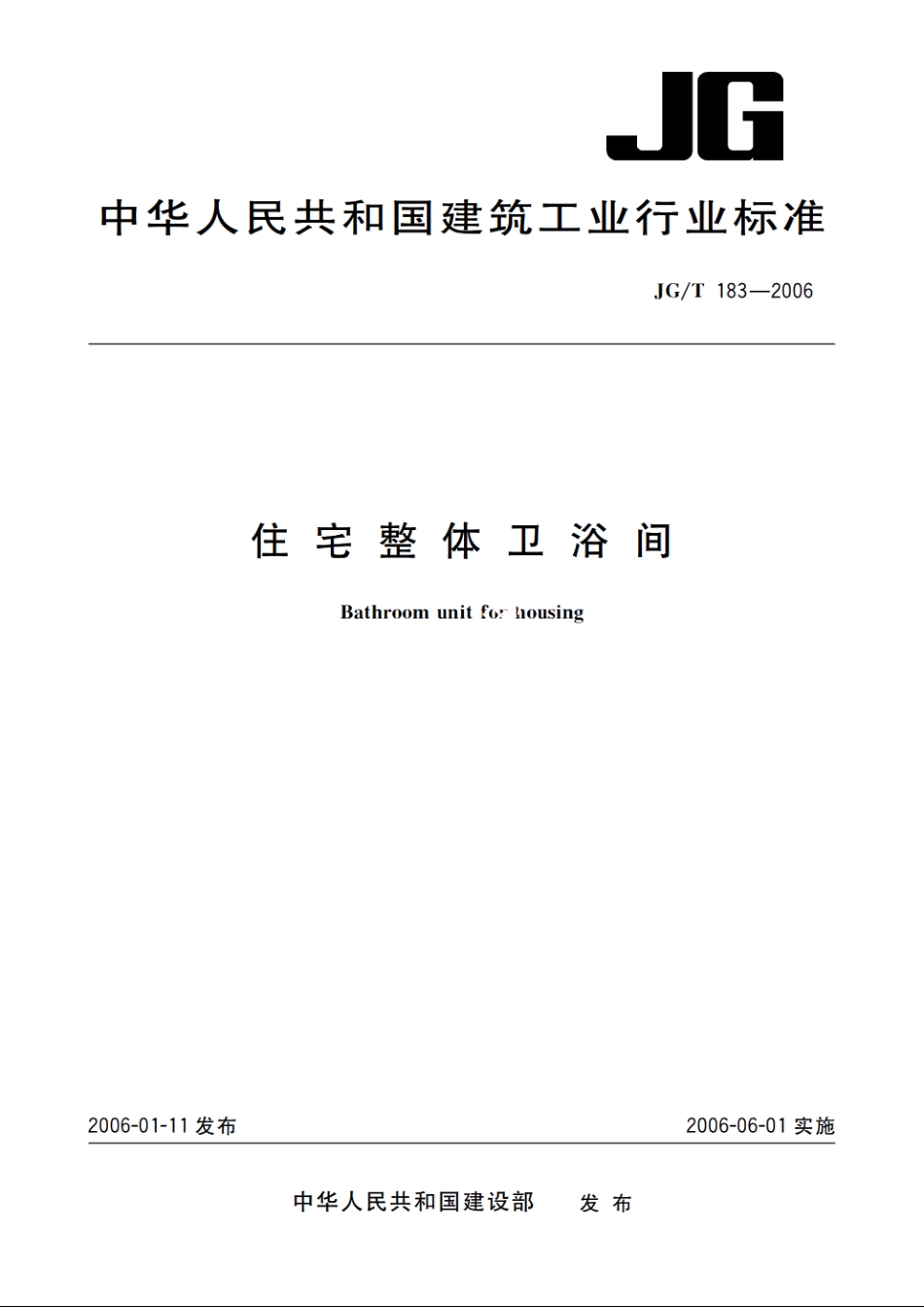

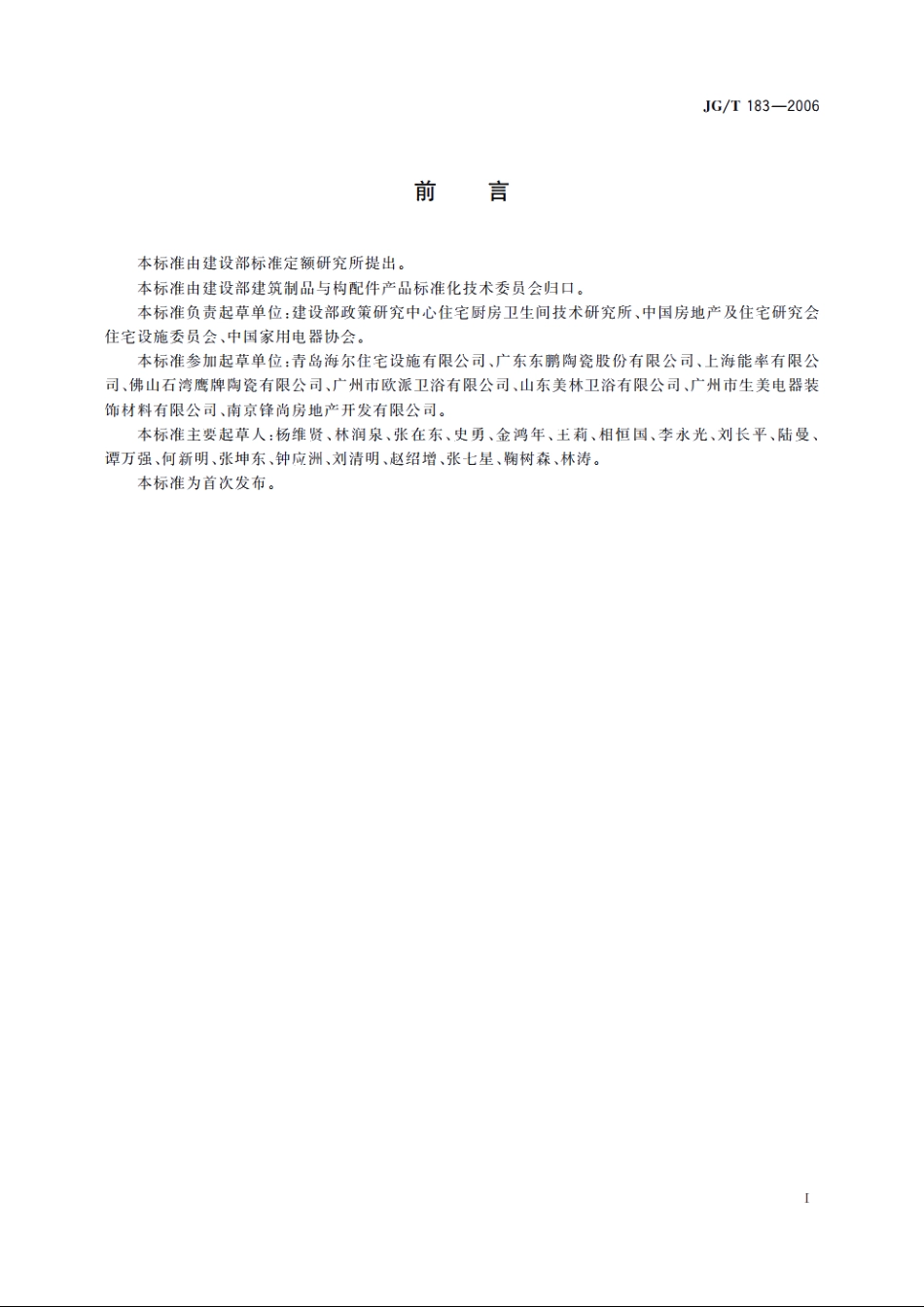

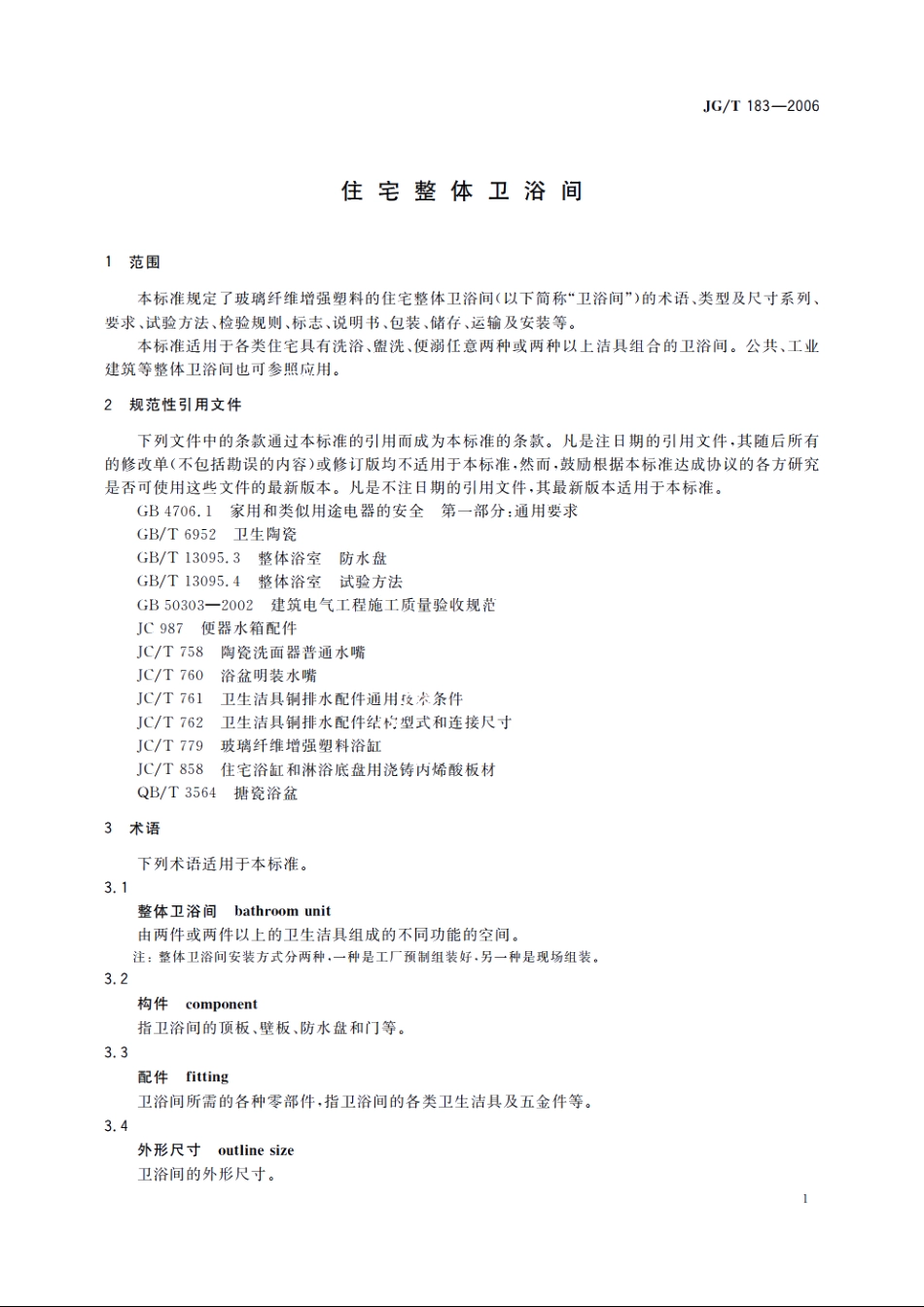

JG中华人民共和国建筑工业行业标准JG/T183-2006住宅整体卫浴间Bathroom unit for housing2006-01-11发布2006-06-01实施中华人民共和国建设部发布JG/T183-2006前言本标准由建设部标准定额研究所提出。本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：建设部政策研究中心住宅厨房卫生间技术研究所、中国房地产及住宅研究会住宅设施委员会、中国家用电器协会。本标准参加起草单位：青岛海尔住宅设施有限公司、广东东鹏陶瓷股份有限公司、上海能率有限公司、佛山石湾鹰牌陶瓷有限公司、广州市欧派卫浴有限公司、山东美林卫浴有限公司、广州市生美电器装饰材料有限公司、南京锋尚房地产开发有限公司。本标准主要起草人：杨维贤、林润泉、张在东、史勇、金鸿年、王莉、相恒国、李永光、刘长平、陆曼、谭万强、何新明、张坤东、钟应洲、刘清明、赵绍增、张七星、鞠树森、林涛。本标准为首次发布。JG/T183-20064.3卫浴间的外形尺寸、安装尺寸及管道位置4.3.1卫浴间类型的外形尺寸与净尺寸之差水平方向为X,十X,=80mm100mmY,+Y,=80mm100mm(见图12)垂直方向为Z十Z:500mm(见图10、图11)4.3.2安装尺寸与外形尺寸之差（见图12，即a1十a2或b十b2)允许为20mm40mm。4.3.3底部支撑尺寸h不大于200mm,见图13、图14、图15。4.3.4安装管道的卫浴间外壁面与住宅相邻墙面之间的净距离4由设计确定（见图13）。4.3.5卫生间地面低于同层地面时（即下沉式），则下沉高度不大于200mm(见图14)。4.3.6卫生间地面与同层地面相同时，则卫浴间地面与同层地面高度差不大于200mm(见图15)。4.3.7卫浴间管道、管线及风道位置，应符合图16的规定。图1TL型卫浴间图2T5利卫浴间图3TB型卫浴间图4BL型卫浴间图5LS型卫浴间图6TBL-1型卫浴间图7TLS型卫浴间图8TBL-2型卫浴间图9TBSL型卫浴间3
