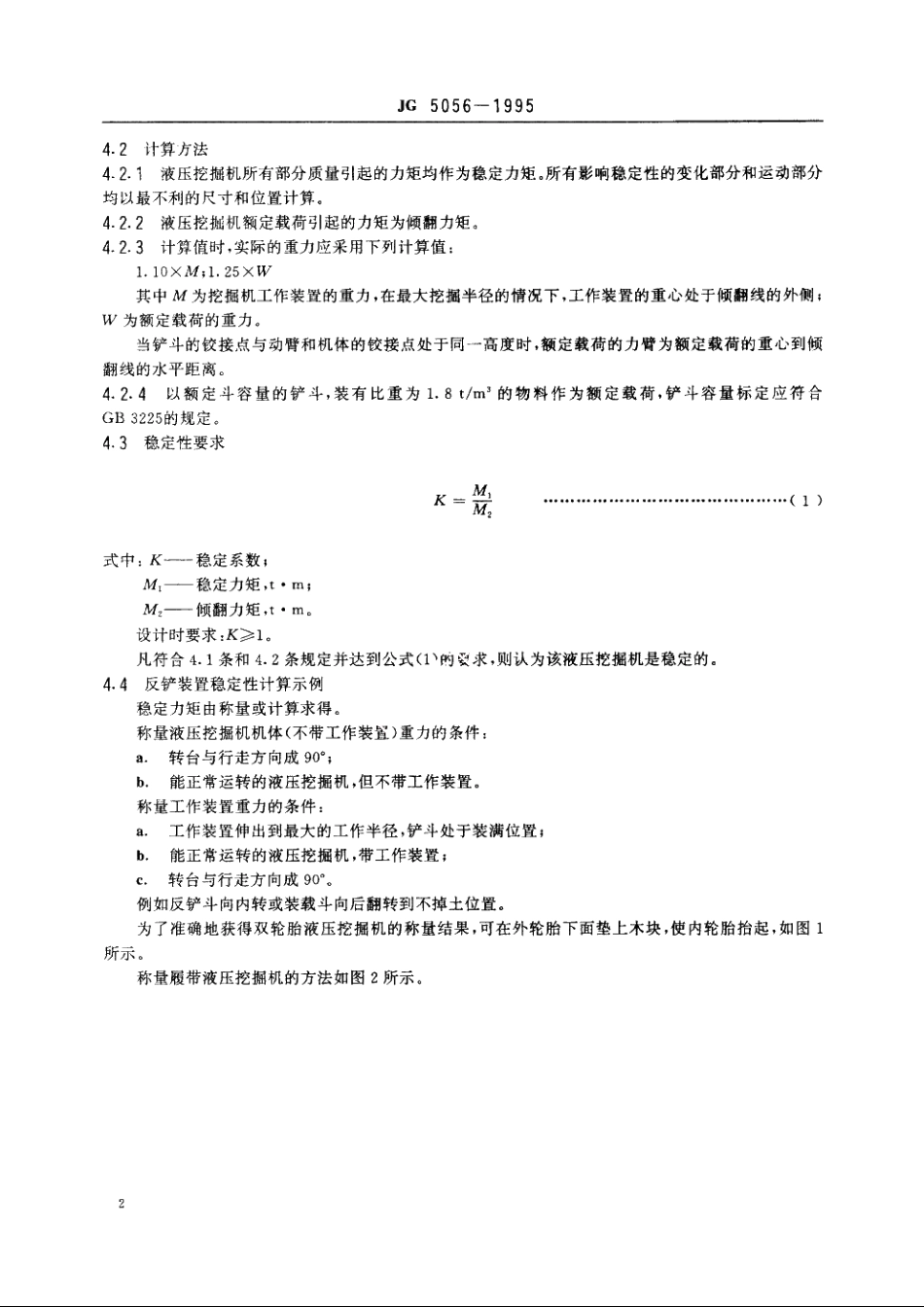

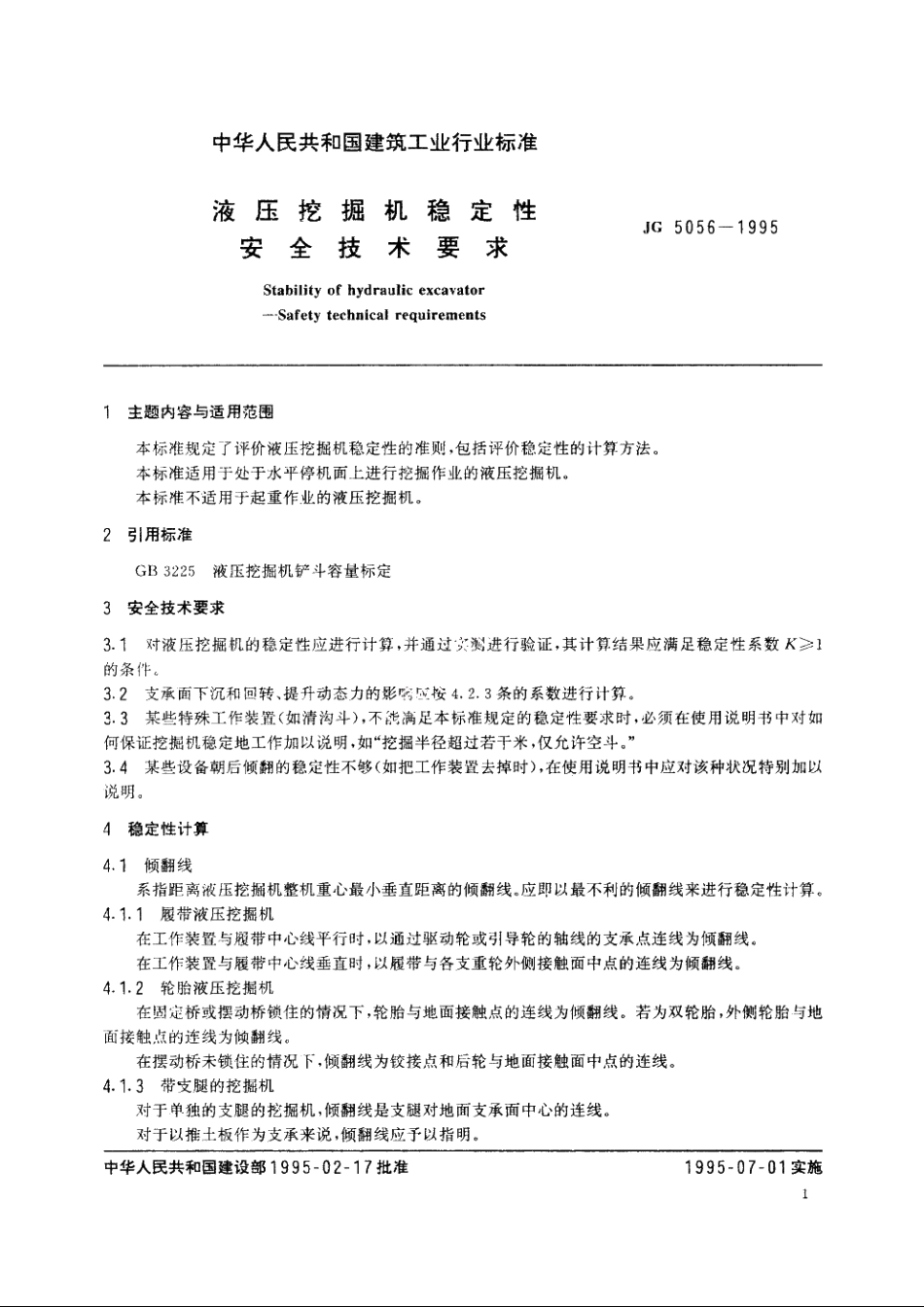

JG5056-19954.2计算方法4.2.1液压挖掘机所有部分质量引起的力矩均作为稳定力矩。所有影响稳定性的变化部分和运动部分均以最不利的尺寸和位置计算。4.2.2液压挖掘机额定载荷引起的力矩为倾翻力矩。4.2.3计算值时，实际的重力应采用下列计算值：1.10M:1.25W其中M为挖掘机工作装置的重力，在最大挖据半径的情况下，工作装置的重心处于倾翻线的外侧：W为额定载荷的重力。当铲斗的铰接点与动臂和机体的铰接点处于同一高度时，额定载荷的力臂为额定载荷的重心到倾翻线的水平距离。4.2.4以额定斗容量的铲斗，装有比重为1.8t/m3的物料作为额定载荷，铲斗容量标定应符合GB3225的规定。4.3稳定性要求MK-M式中：K一稳定系数：M,一稳定力矩，tm;M2一一领翻力矩，tm。设计时要求：K1。凡符合4.1条和4.2条规定并达到公式(1的婴求，则认为该液压挖据机是稳定的。4.4反铲装置稳定性计算示例稳定力矩由称量或计算求得。称量液压挖掘机机体（不带工作装置）重力的条件：a.转台与行走方向成90：b.能正常运转的液压挖掘机，但不带工作装置。称量工作装置重力的条件：a.工作装置伸出到最大的工作半径，铲半处于装满位置：b.能正常运转的液压挖掘机，带工作装置：c.转台与行走方向成90。例如反铲斗向内转或装载斗向后翻转到不掉土位置。为了准确地获得双轮胎液压挖掘机的称量结果，可在外轮胎下面垫上木块，使内轮胎抬起，如图1所示。称量履带液压挖掘机的方法如图2所示。2JG5056-1995D右边整机重力，N。反铲工作装置重力：M=D-G(N)(5)工作装置重心距离：(G,-D,)Se=M(m)(6)K=G1S-1.10Me11.25Wn(7)式中：S倾翻线间的距离，m;n最大幅度时有效载荷半径（从倾翻线量），m。附加说明：本标准由中华人民共和国建设部标准定额研究所出。本标准由建设部建筑机械设备与车辆标准归！位北京建筑机械综合研究所归口。本标准由机械工业部天津工程机械研究所负资起草。本标准主要起草人钟佩铃、谢拒波。本标准委托机械工业部天津工程机研究所负责解释。
