JGT10-2009
钢网架螺栓球节点
JGT10
2009
网架
螺栓
节点

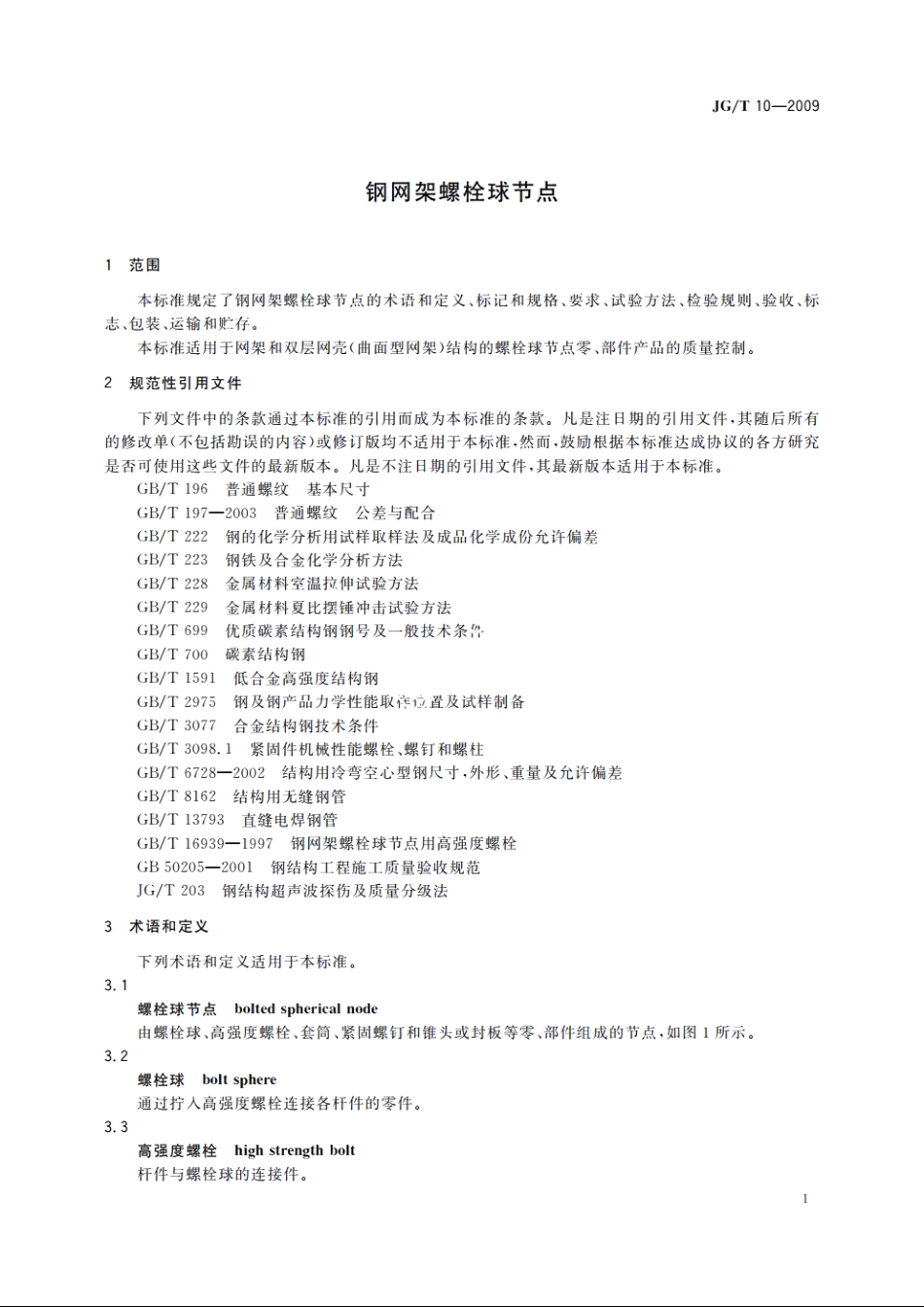

JG/T10-2009钢管封板的锥头紧固螺钉套筒高强度螺栓螺栓球图1螺栓球节点3.4套筒mantle承受压力和拧进高强度螺栓的零件。3.5锥头或封板conic end with plate钢管端部的连接件。较大直径的钢管采用锥头，3.6紧固螺钉 fastening bolt拧套筒时可以带动高强度螺栓转动的零件。3.7钢管steel pipe钢网架结构的主要受力部件。4标记和规格4.1标记4.1.1螺栓球标记方法BS直径(mm)螺栓球4.1.2标记示例外径为280mm的螺栓球表示为BS280。4.2规格螺栓球的主要规格应符合表1的规定。4.3高强度螺栓规格高强度螺栓规格系列可按GB/T16939-1997中的表1和图2确定。表中螺栓长度尺寸可根据实际需要适当调整，但套筒和封板等相关零件也应适当调整与其配合使用。螺栓旋入球体内深度不应小于GB/T169391997附录A中表A.2的规定。2
