2023年建筑行业质量通病图集二.docx

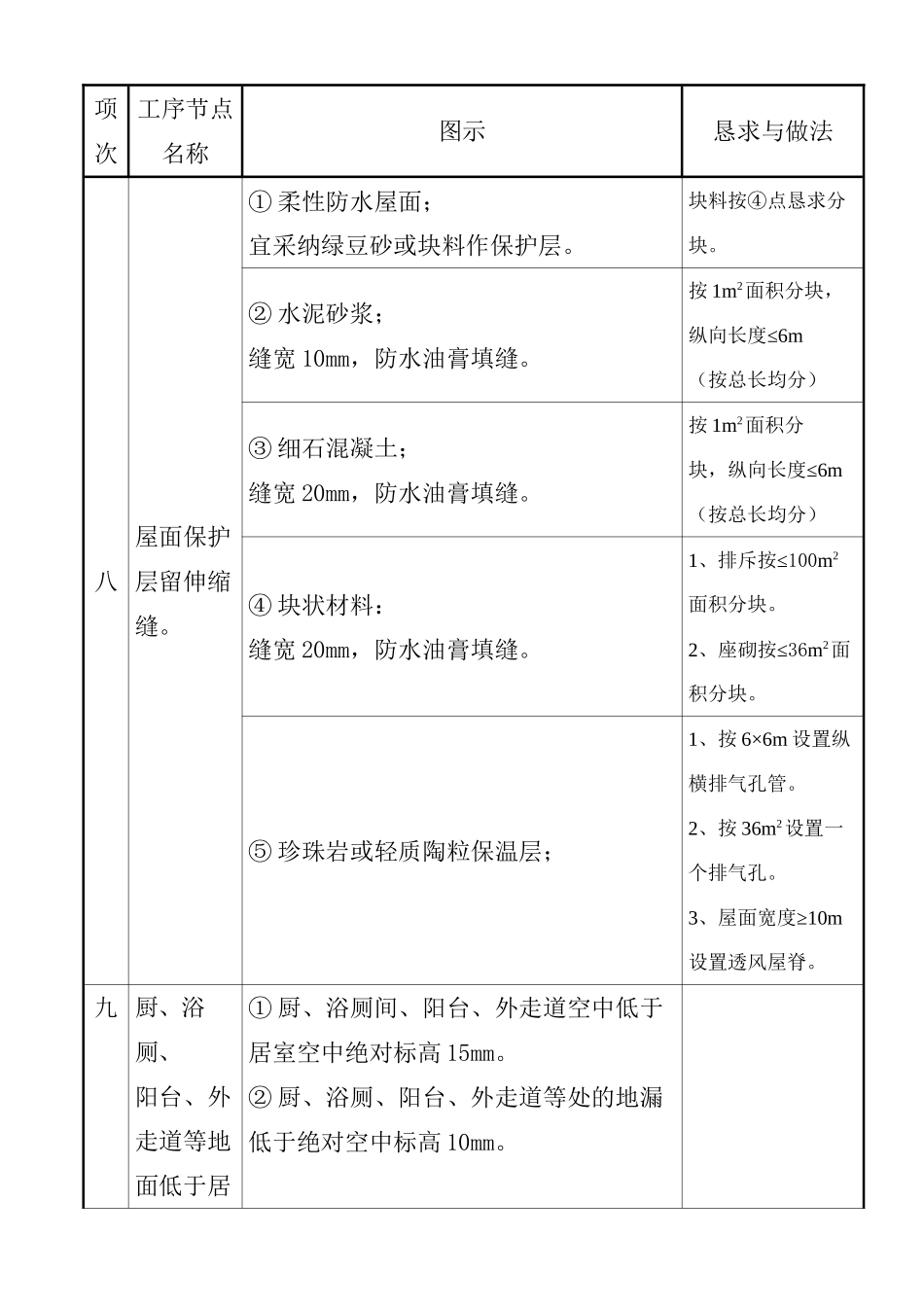

项 次 工序节点 名称 图示 恳求与做法 八 屋面保护 层留伸缩 缝。 ①柔性防水屋面； 宜采纳绿豆砂或块料作保护层。 块料按④点恳求分块。 ②水泥砂浆； 缝宽10mm，防水油膏填缝。 按1m2面积分块，纵向长度≤6m （按总长均分） ③细石混凝土； 缝宽20mm，防水油膏填缝。 按1m2面积分 块，纵向长度≤6m （按总长均分） ④块状材料： 缝宽20mm，防水油膏填缝。 1、排斥按≤100m2面积分块。 2、座砌按≤36m2面积分块。 ⑤珍珠岩或轻质陶粒保温层； 1、按6×6m设置纵横排气孔管。 2、按36m2设置一个排气孔。 3、屋面宽度≥10m设置透风屋脊。 九 厨、浴厕、 阳台、外走道等地 面低于居室空中 ①厨、浴厕间、阳台、外走道空中低于 居室空中绝对标高15mm。 ②厨、浴厕、阳台、外走道等处的地漏 低于绝对空中标高10mm。 十 腰线、挑 檐、雨蓬 做滴水线 项 次 工序节点 名称 图示 恳求与做法 十 一 窗楣做鹰 咀，外窗 台低于内 窗台，外 窗台做向 外排水坡 1、窗楣及窗台块料贴面，其外角采纳夹角镶贴。 2、窗楣凸起线时按第十项施工。窗台凸起线时，按第五项施工。 3、铝合金窗外周边留宽5mm深8mm槽，防水胶密封。 4、装置用螺丝使用铜或不锈钢螺丝。 5、钢窗表里窗台 高差>10mm。 铝合金窗下框必需有泄水构造， 如无时； ①推拉窗：导轨在靠双方框位处铣 8mm宽口泄水。 ②平开窗：在框靠中梃地位每个扇 洞铣一个宽8mm口泄水。 项 次 工序节点 名称 图示 恳求与做法 十 二 墙面、地 面镶贴块 料面 ①不同意有小于1/4的块料。 ②条形饰面砖不得小于1/2砖。 ③独破柱用条形饰面砖时，宽度偏向必需用整砖。 ④空中铺400×400以下块料必需通缝。400×400以上块料可用分色块料分开。 ⑤天面、空中块料铺贴缝宽≥2mm以防收缩起鼓变形。 ⑥天台铺贴块料时，空中四周留缝20mm宽，防水油膏填缝。 1、镶贴行进展模数盘算跟预排、使排砖跟拼缝平均。 2、非整砖行排在阴角处或主要部位。 3、阴阳角朴直顺直，不得呈现鼠尾景象。 4、采纳方法消弭空鼓跟裂纹。 十 三 楼梯步级 ①级面平坦、宽度平均分歧，防滑条采纳石米、铁砂时应超过级面5mm；采纳铜条时应超过2mm，并顺直、结实。 ②相邻两级差不得超越10mm。 十 四 木门窗装置 ①按标准恳求做好锚固。 ②搭钮要用开槽机双面开槽，槽深浅度分歧。 ③门窗装置的留缝宽度： （1）门窗扇与框间破缝的留缝宽度为1.5-2.5mm。 （2）框与扇间上缝的留缝宽度为1.0-1.5mm。 （3）门扇与空中间缝： a）外门留缝宽度为4-5mm。 b）内门留缝宽度为6-8mm。 c）卫生间门留缝宽度为10-12mm。 1、门窗上下冒头必需刨光，刷 油漆。 2、油漆不得净化小五金。 项 次 工序节点 名称 图示 恳求与做法 十 五 天面地漏 歪水坡度 及防渗 十 六 管道穿越 楼板、屋 面的套管 埋设 套管的选用、加 工年夜样及埋设工艺 恳求详见有关标准 图集。 十 七 镀锌水管 的衔接 ①生涯给水管及DN≤100mm的非生涯给水管 （如消防、空调等）不得焊接。 ②DN>100mm的非生涯给水管，在特不情况下， 可同意采纳焊接，但不得增加通水截面，并 须作防锈处置。 项 次 工序节点 名称 图示 恳求与做法 十 八 破管（包 括生涯跟 消防给 水、排水、 空调水系 统及保送 别的介质 的种种破 管）要离 墙敷设 1、管卡设置要契合标准恳求，且工艺公正。 2、管背墙面平直，装潢（粉刷）到位，不得补油漆净化。 3、PVC管的金属管卡与管外外表之间应垫软垫片。 十 九 管道（包 括生涯跟 消防给 水、排水、 空调水等 管道）在 屋面、楼 空中上的 敷设 1、严禁无支托架(墩)沿空中敷设，应采纳收缩螺栓结实型钢支(托)架的敷设方法。在支架装置破坏构造及防水层处，必需做好防水处置。 2、管道通过修建物的伸缩缝或沉落缝处，应装设适宜的弥补装置（如伸缩节、伸缩弯管等）。
