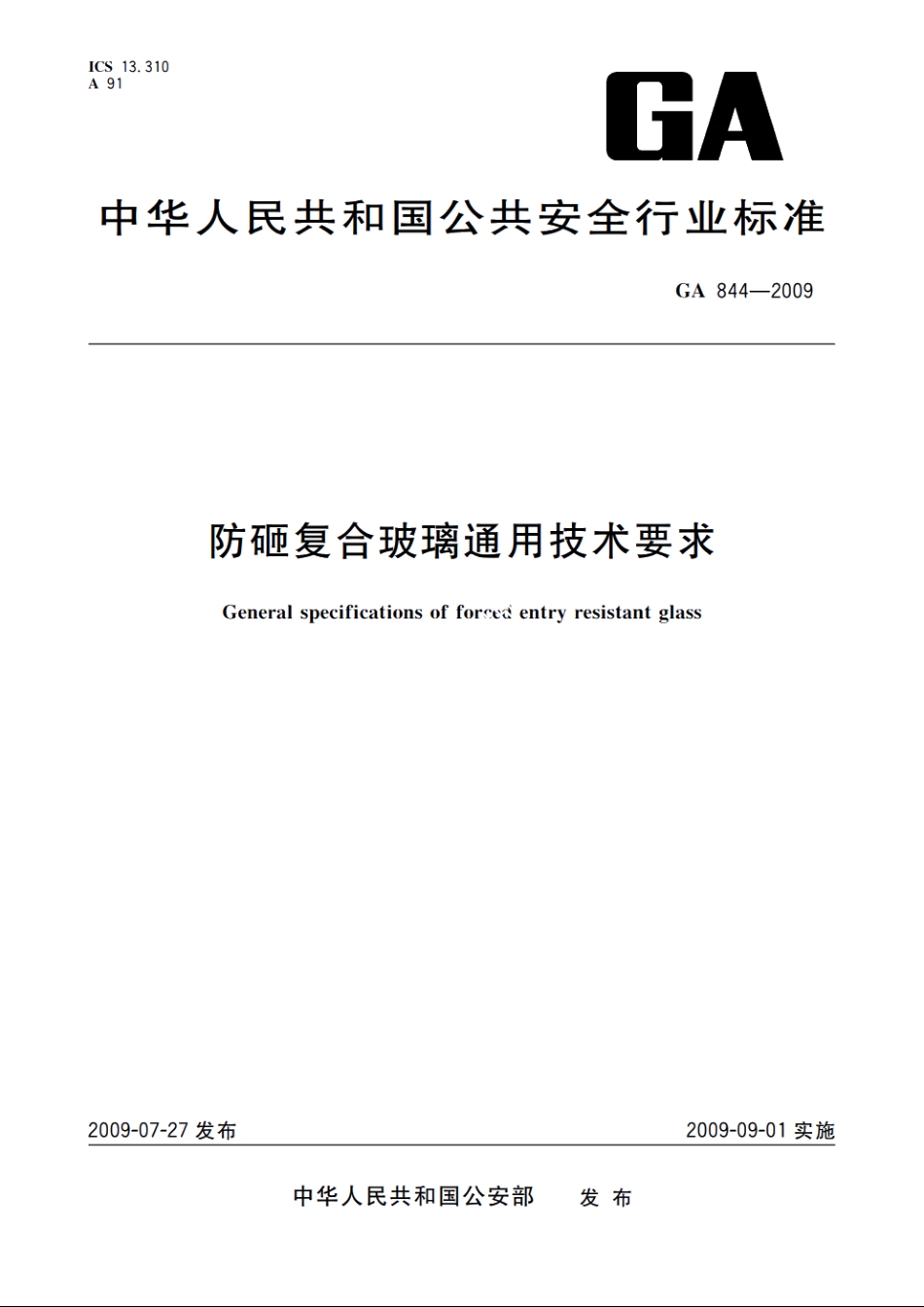

GA844-2009 防砸复合玻璃通用技术要求.pdf

GA844-20095.2尺寸与偏差防砸复合玻璃外型尺寸偏差见表1，超过本表规定的尺寸偏差由供需双方商定。表1防砸复合玻璃外型尺寸偏差单位为毫米长度尺寸偏差厚度范围厚度尺寸偏差L1200120012400416好好+0.6-0.56111好好8811117短性817124好培品24好5.3透光度防砸复合玻璃的透光度应符合表2的要求，着色防砸复合玻璃的透光度由供需双方商定。表2防砸复合玻璃透光度防砸复合玻璃厚度/mm透光度/%306520d3070l20755.4防砸要求防砸复合玻璃的防砸能力应符合表5的规定。表3防砸复合玻璃级别要求分类试验条件合格条件A级防砸玻璃经受68J锐器工具冲击3次不应出现穿透性洞口B级防砸玻璃经受120J锐器工具冲击6次不应出现穿透性洞口C级防砸玻璃经受270J锐器工具冲击20次不应出现穿透性洞口D级防砸玻璃经受362J锐器工具冲击30次和80次消防平斧冲击不应出现穿透性洞口5.5环境适应性超越常温气候条件下使用的防砸复合玻璃，在规定的高温、低温条件下，防砸能力应符合5.4的要求。6试验条件6.1试验样品尺寸除另有规定外，防砸复合玻璃试验样品外形尺寸一般为610mm610mm。6.2防砸复合玻璃试验框架玻璃试验框架应使用壁厚不小于4mm的型钢焊接成型，有足够的刚度和强度，试验框架结构应适应水平和垂直安装样品的方式，在相应级别的冲击试验作用下，玻璃试验框架不应出现位移、变形和倒塌现象。玻璃四周边缘使用不小于4mm厚的钢板夹持样品，有效夹持宽度不小于20mm。2
