GA667-2006 防爆炸复合玻璃.pdf

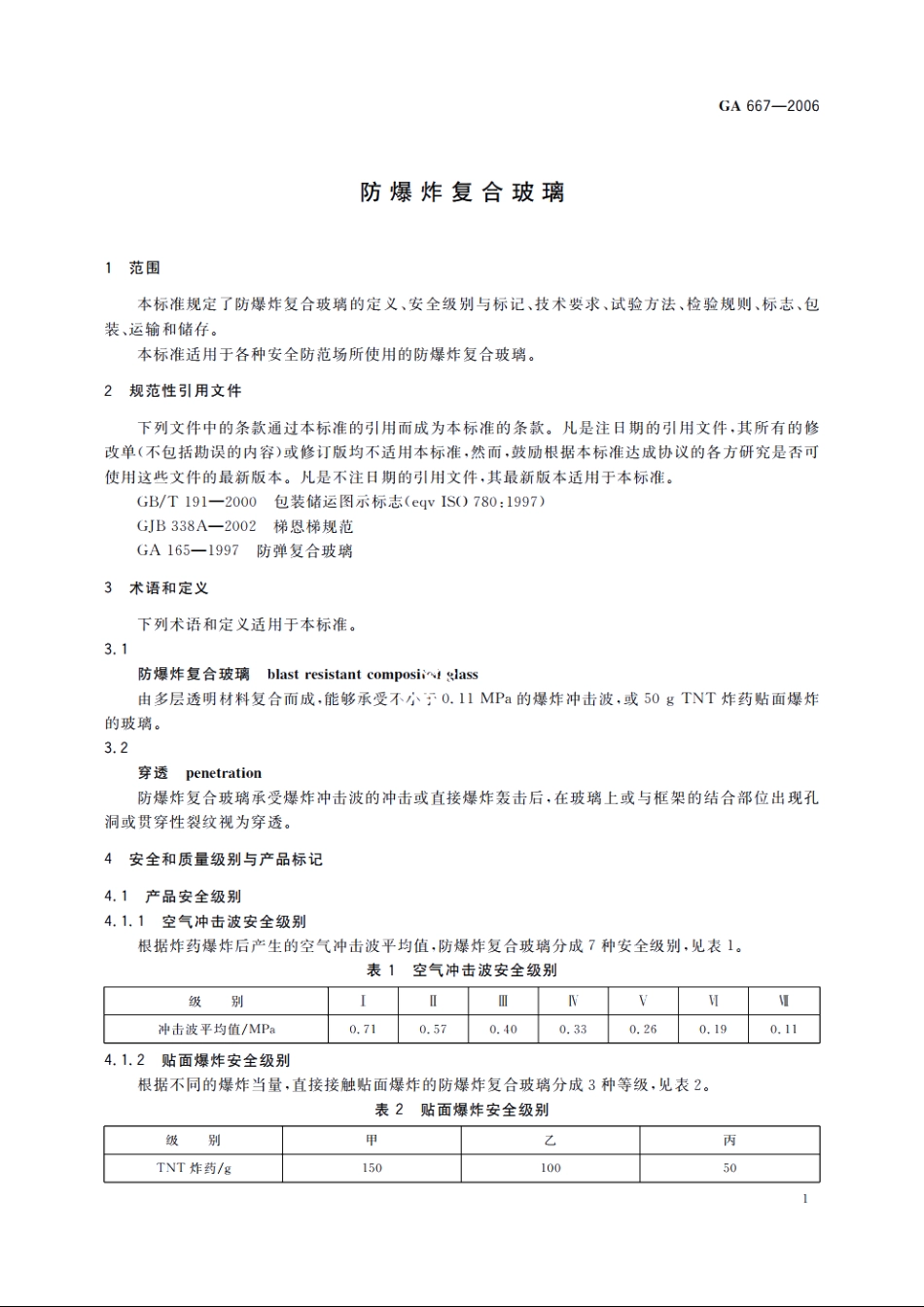

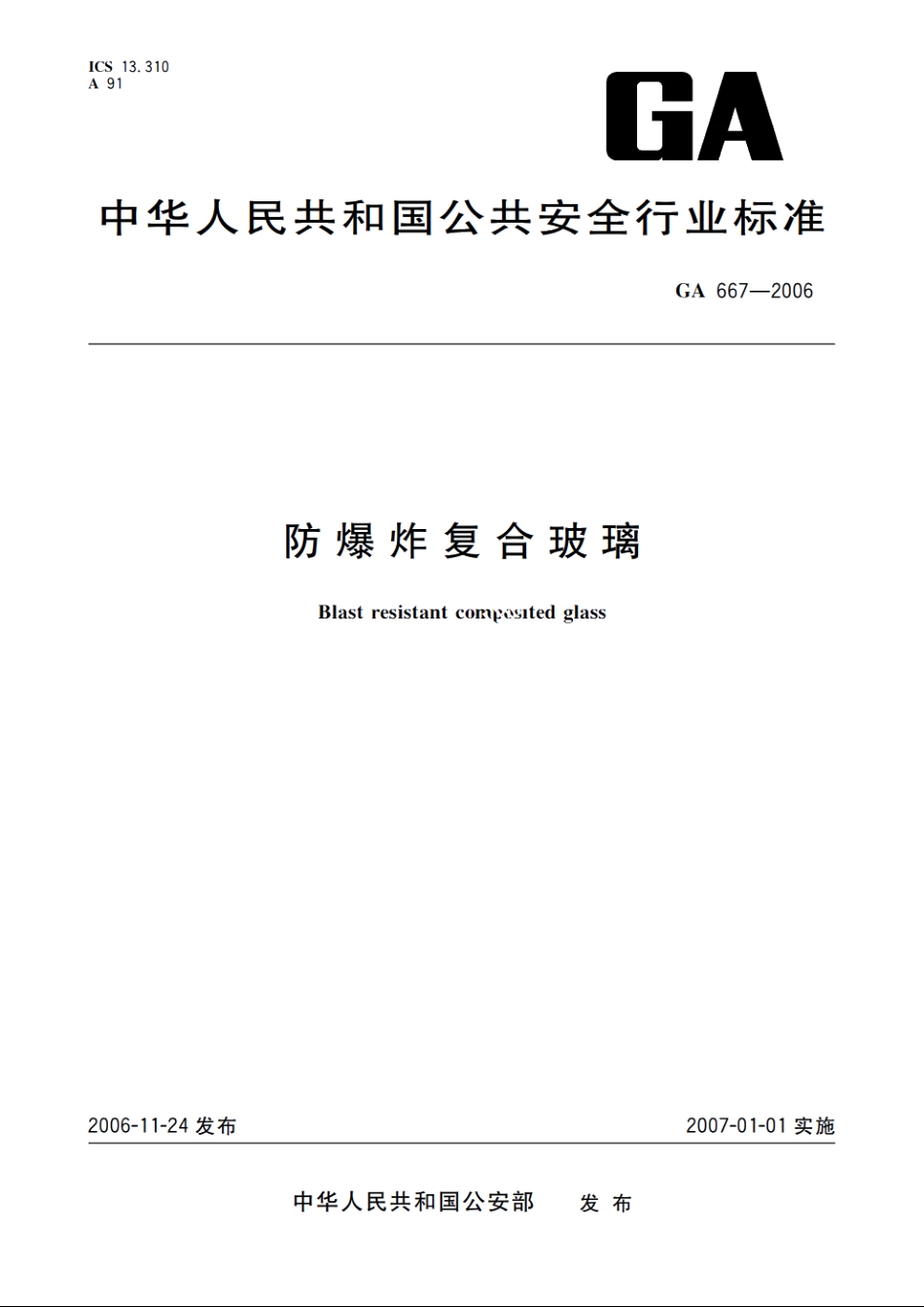

ICS 13.310A 91GA中华人民共和国公共安全行业标准GA667-2006防爆炸复合玻璃Blast resistant composited glass2006-11-24发布2007-01-01实施中华人民共和国公安部发布GA667-2006防爆炸复合玻璃1范围本标准规定了防爆炸复合玻璃的定义、安全级别与标记、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于各种安全防范场所使用的防爆炸复合玻璃。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191-2000包装运图示标志(eqv ISO780:1997)GJB338A-2002恩规范GA165-1997防弹复合玻璃3术语和定义下列术语和定义适用于本标准。3.1防爆炸复合玻璃 blast resistant compositi glass由多层透明材料复合而成，能够承受不小于0.11MPa的爆炸冲击波，或50gTNT炸药贴面爆炸的玻璃。3.2穿透penetration防爆炸复合玻璃承受爆炸冲击波的冲击或直接爆炸轰击后，在玻璃上或与框架的结合部位出现孔洞或贯穿性裂纹视为穿透。4安全和质量级别与产品标记4.1产品安全级别4.1.1空气冲击波安全级别根据炸药爆炸后产生的空气冲击波平均值，防爆炸复合玻璃分成7种安全级别，见表1。表1空气冲击波安全级别级别IVVII冲击波平均值/MPa0.710.570.400.330.260.190.114.1.2贴面爆炸安全级别根据不同的爆炸当量，直接接触贴面爆炸的防爆炸复合玻璃分成3种等级，见表2。表2贴面爆炸安全级别级别甲乙丙TNT炸药/g15010050
