GA533-2005 挡烟垂壁.pdf

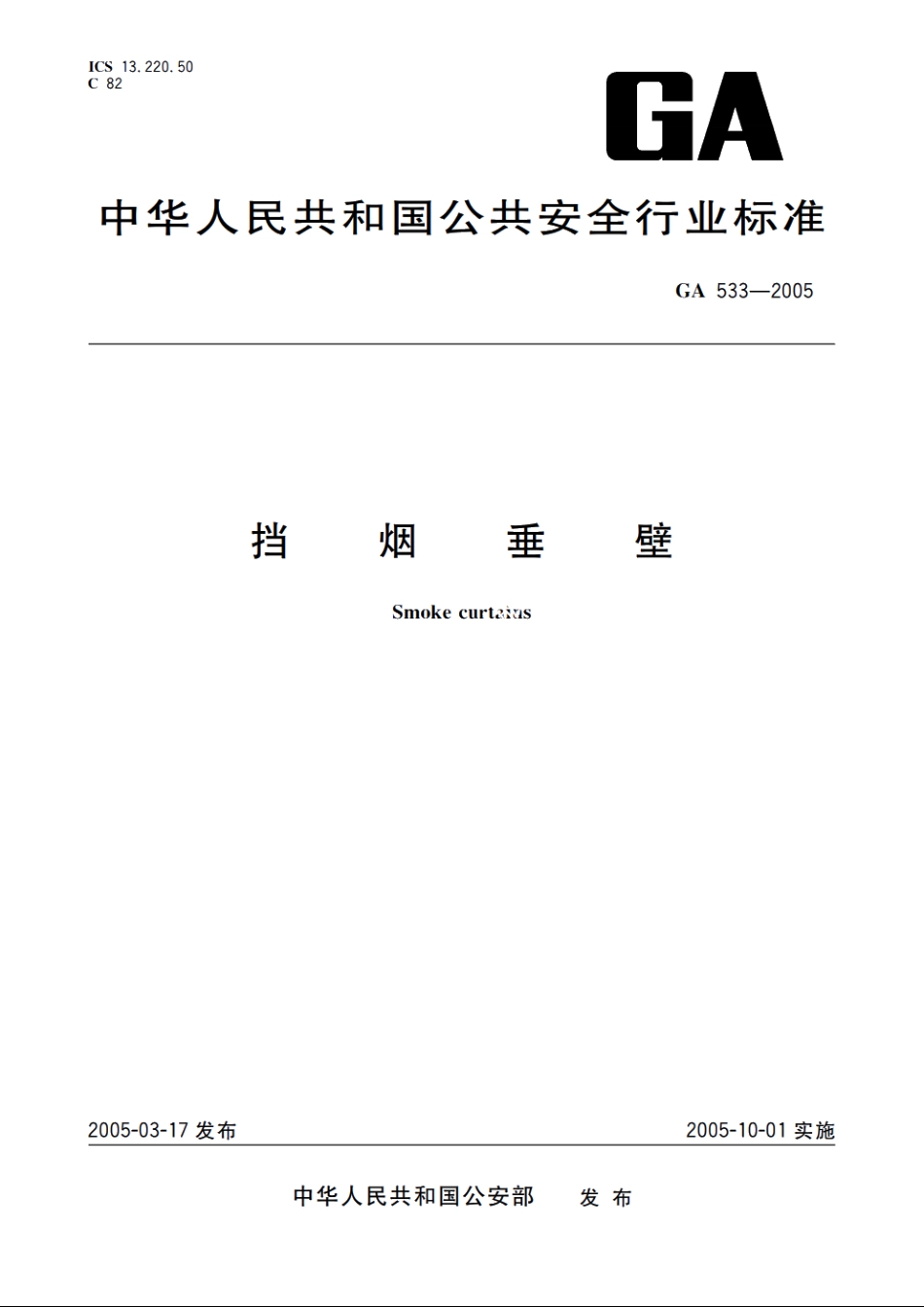

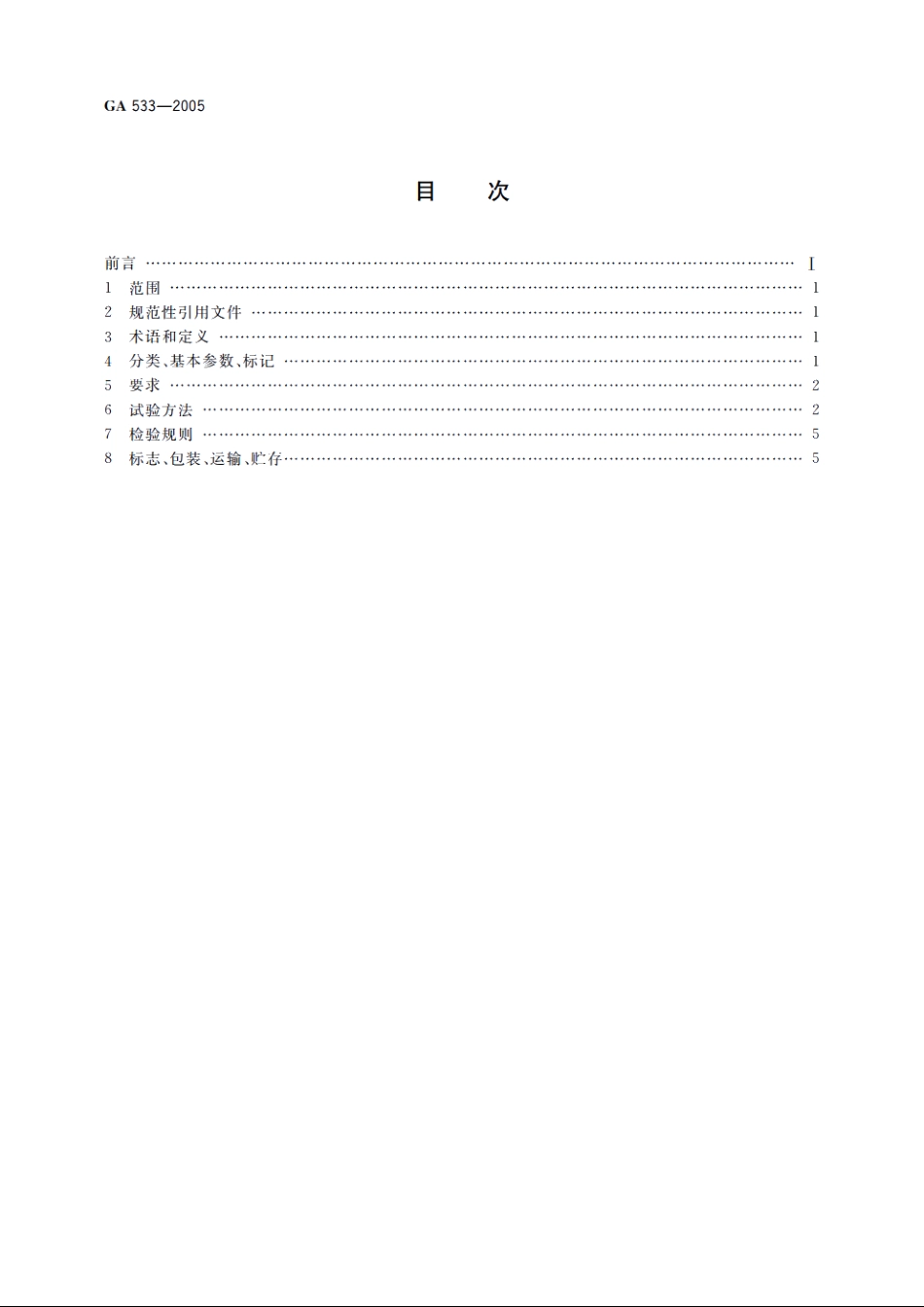

1CS13.220.50C82GA中华人民共和国公共安全行业标准GA533-2005挡烟垂壁Smoke curtzius2005-03-17发布2005-10-01实施中华人民共和国公安部发布GA533-2005目次前言2规范性引H文件13术语和定义】4分类、基本参数、标记】5要求26试验方法27检验规则58标志、包装、运输、贮存5GA533-2005挡烟垂壁1范围本标准规定了挡烟垂壁的术语和定义、分类、基本参数、标记、要求、试验方法、检验规则、标志、包装运输、贮仔等内容。本标准适用于工业与民用建筑防烟分区中使用的活动式挡烟垂壁，固定式挡烟垂壁可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB9969.1工业产品使用说明GB/T9978一1999建筑构件耐火试验方法(neq IS()/FDIS834-1:1999)GB/T14436工业产品保证文件总则GB15930一1995防火阀试验方法3术语和定义下列术语和定义适用于本标准。3.1挡烟垂壁smoke curtain安装在吊顶或楼板下或隐藏在吊顶内必实时能够阻止烟和热气体水平流动的垂直分隔物。3.2有效下降高度effective falling height挡烟垂壁从安装位置移动至挡烟工作位置所运行的垂直距离。4分类、基本参数、标记4.1分类挡烟垂壁按活动方式可分为卷帘式挡烟垂壁和翻板式挡烟垂壁。其中卷帘式挡烟垂壁以符号J表示，翻板式挡烟垂壁以符号F表示。4.2基本参数4.2.1挡烟垂壁的有效下降高度应不小于500mm。4.2.2卷帘式挡烟垂壁的单节宽度应不大于6000m。4.2.3翻板式挡烟垂壁的单节宽度应不大于2400mm。4.3标记挡烟垂壁标记为：挡烟垂壁GA533一口口一口分类(J或F):有效下降高度(mm)挡烟垂壁单节宽度(mm)一产品名称示例1：挡烟垂壁(iA533一4000mm600mm一表示符合(A533要求.单节宽度为4000mm.有效下降高度为1
