滚轧直螺纹钢筋连接接头 JG 163-2004.pdf

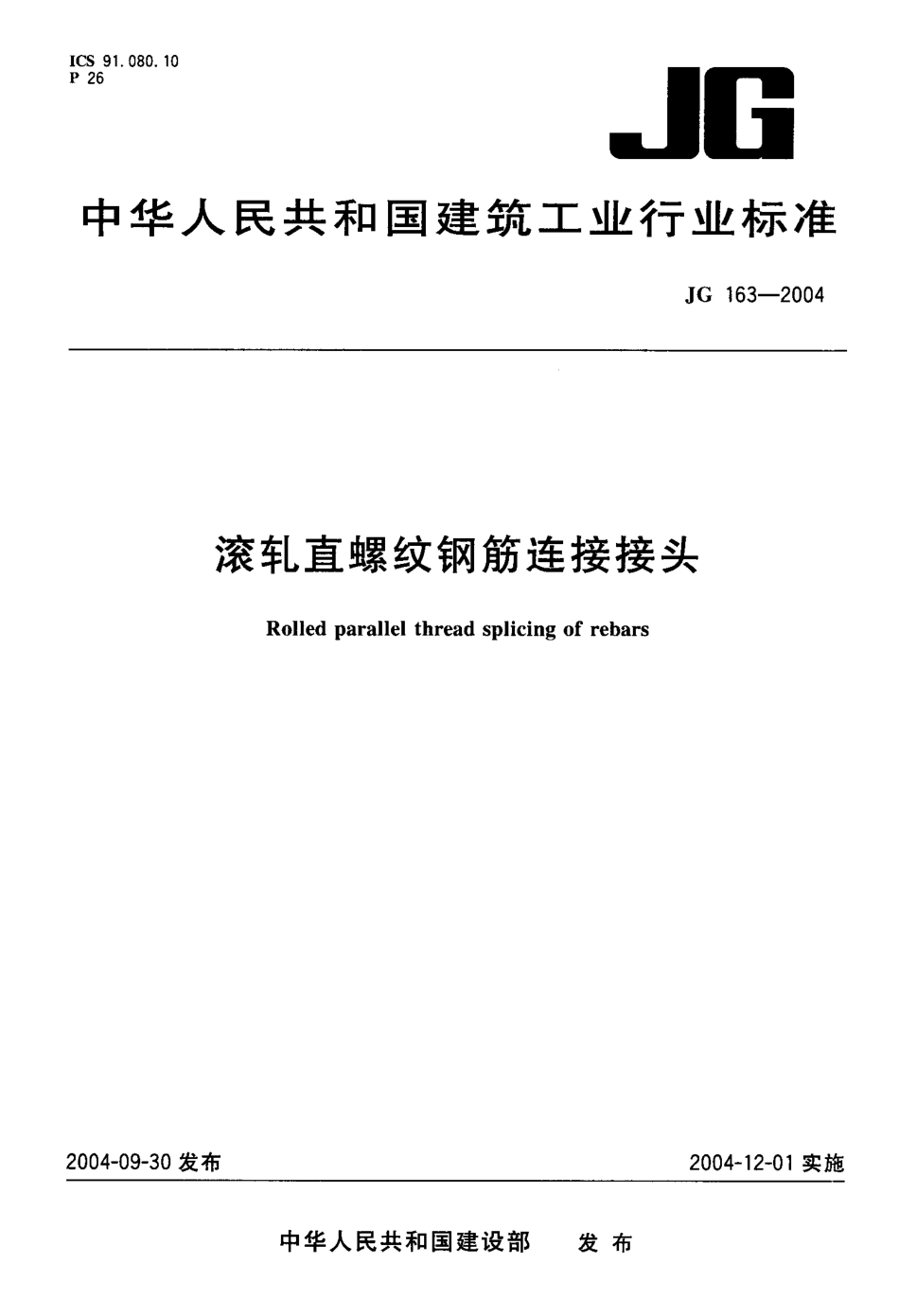

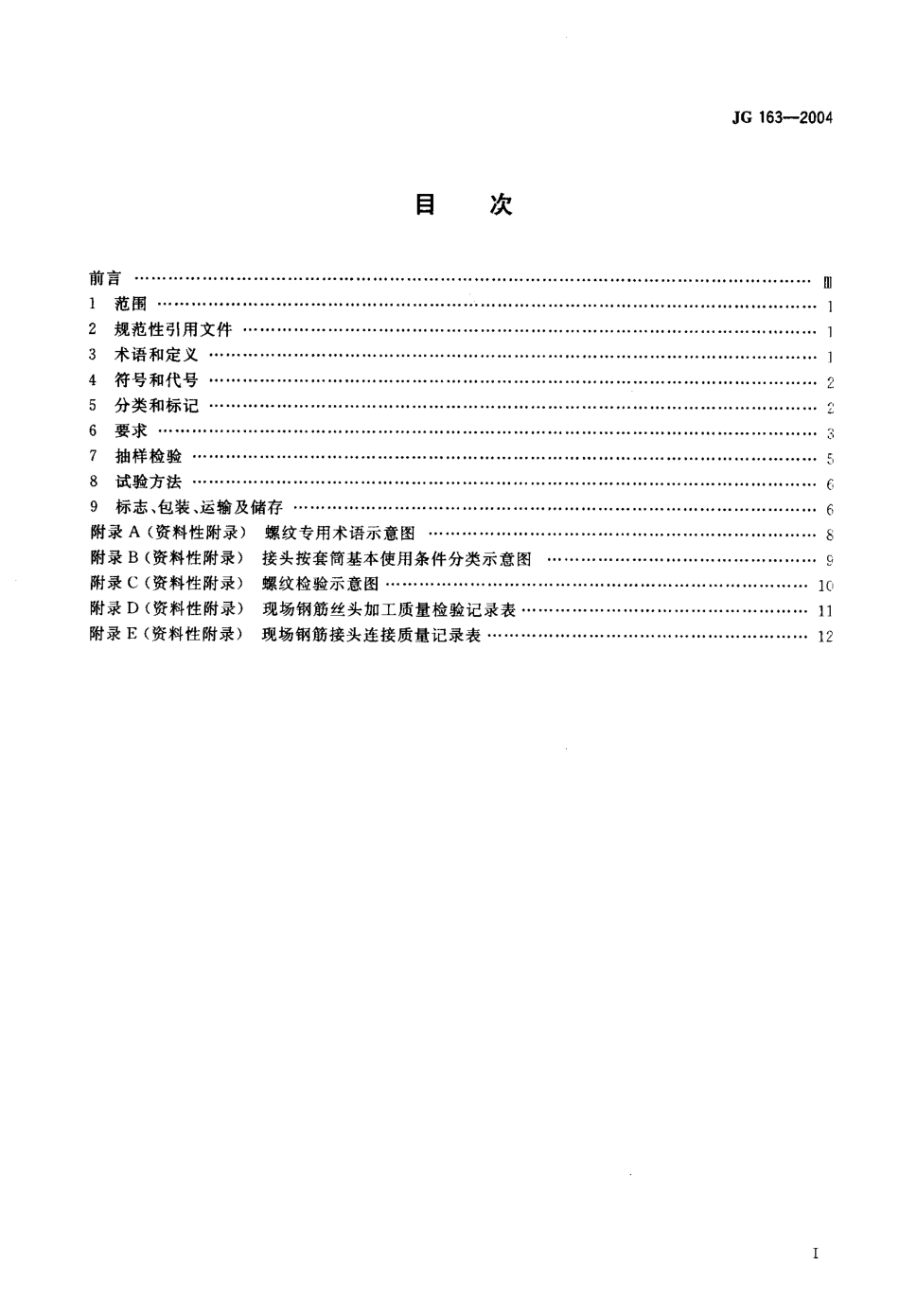

I C SP 2 69 1.0 8 0.1 0J6中华人 民共和 国建筑 工业行业标准J G 1 6 3-2 0 0 4滚轧直螺纹钢筋连接接头R o l l e d p a r a l l e l t h r e a d s p l i c i n g o f r e b a r s2 0 0 4-0 9-3 0 发布2 0 0 4-1 2-0 1实施中华人民共和国建设部发 布J G 1 6 3-2 0 0 4目次前言 山1 范围 12 规范性引用文件 .13 术语和定义 14 符号和代号 .25 分类和标记 26 要求 .37 抽样检验 58 试验方法 ，.69 标志、包装、运输及储存 .6附录 A(资料性附录)螺纹专用术语示意图 ，6附录 B(资料性附录)接头按套筒基本使用条件分类示意图 ，附录C(资料性附录)螺纹检验示意图 .1 0附录D(资料性附录)现场钢筋丝头加工质量检验记录表 ，1 1附录E(资料性附录)现场钢筋接头连接质量记录表 1 2J G 1 6 3-2 0 0 4前言 本标准中有关接头性能等级、试件尺寸及试验方法部分内容直接引用现行行业标准J G J 1 0 7 K 钢筋机械连接通用技术规程 的相关条款，以与钢筋连接的通用标准保持一致。同样与其他相关标准的关系也按上述原则确定。本标准7.2.3为强制性条文。本标准由建设部标准定额研究所提出。本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准起草单位:中国建筑科学研究院、天津禄德工程器材厂、上海祥华机电公司、天津河北工业大学、保定华建机械有限公司、开封天力桥建研究所、北京顺欣兴盛机械制造有限公司、河北省电焊机股份有限公司、石家庄市福诚建筑科技开发有限公司。本标准主要起草人:徐有邻、吴晓星、杨禄琦、储士强、李为民、曹文成、播宪卿、姚顺才、刘景岩、孙福林。本标准为首次发布。J G 1 6 3-2 0 0 4滚轧直螺纹钢筋连接接头范围 本标准规定了滚轧直螺纹钢筋连接接头的要求、抽样、试验方法、分类和标记。本标准适用于以混凝土结构用 H R B 3 3 5 级、HR R 4 0 0级、R R B 4 0 0级钢筋(可直接滚轧或经前期加工)最终以滚轧加工形成直螺纹的各种形式的钢筋连接接头。2 规 范性 引用 文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 1 9 6 普通螺纹基本尺寸 G B/T 1 9 7 普通螺纹公差与配 合 G B/T 2 2 8 金属拉伸试验方法 G B/T 6 9 9 优质碳素结构钢 G B 1 4 9 9 钢筋混凝土用热轧带肋钢筋 G B/T 1 5 9 1 低合金高强 度结构钢 G B 1 3 0 1 4 钢筋混凝土用余热处理钢筋 GB/T 1 4 7 9 1 螺纹术语 J G J 1 0 7 钢筋机械连接通用技术规程术语和定义本标准采用 下列 定义。滚轧直螺纹 钢筋连接接头 ro l l e d p a r a l le l t h re a d s p l i c i n g o f re b a r s将钢筋端部用滚轧工艺加工成直螺纹，并用相应的连接套筒将两根钢筋相互连接的钢筋接头。3.2丝头reb a r h e a d wi t h s c r e w t h rea d经滚轧加工的带有螺纹的钢筋端部。连 接套简 s p l i c i n g c o u p l e r用以连接钢筋并有与丝头螺纹相对应内螺纹的连接件。完整蛆纹c o mp l e t e t h rea d牙顶和牙底均具有完整形状的螺纹。不完整螺纹i n c o m p l e t e t h re a d牙底或牙顶不完整的螺纹。J G 1 6 3-2 0 0 43.6姆尾w a s h o u t t h re a d向钢筋表面过渡的牙底不连续的螺纹。有效姆纹e f f e c t i v e s c re w t h r e a d由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。3.8锁母 l o c k i n g n u t锁定连接套筒与丝头相对位置的螺母。3.9蛆纹中 径 p i t c h d i a m e t e r螺纹牙型上沟槽和凸起宽度相等的地方，所构成的假想圆柱的直径。专用术语的示意图见附录A,4符号和代号4.1 主要符号 P-螺纹螺距，m m,4.2代号 P-H R B 3 3 5 级热轧 带肋钢筋;O-H R B 4 0。级热轧 带肋钢筋;犷 R R B 4 0。级余热处理钢筋;G 滚轧直螺纹钢筋连接接头;F 正反丝扣型套筒;Y 异径型套筒;K 扩口型套筒;S-加锁母型套筒。5 分类和标记5.1 分类5.1.1 接头按性能等级分类 滚轧直螺纹钢筋连接接头按性能等级分类:I 级、n级、m级。51.2 接头按钢筋强度级别分类 滚轧直螺纹钢筋连接接头按钢筋强度级别分类如表 1 所示。表 1 接头按钢筋强度级别分类序号接头钢筋强度级别代号1H RR 3 3 5宙2H RB 4 0 0变RRB4 0 0心“5.1.3 接头按连接套筒使用条件分类 滚轧直螺纹钢筋连接接头按套筒的基本使用条件分类如表 2 所示。J G 1 6 3-2 0 0 4表 2 接头按套筒的基本使用条件分类序 号使用要求套筒形式代 号1正常情况下钢筋连接标 准 型省略2用于两端钢筋均不能转动的场合正 反 丝 扣 型F3用于不同直径的钢筋连接异 径 型Y4用于较难对中的钢筋连接扩 口型K5钢筋完全不能转动，通过转动连接套筒连接钢筋，用锁母锁紧套筒加 锁 母 型S 接头按套筒基本使用条件分类示意图见附录B,5.2标记 滚轧直螺纹钢筋连接接头的连接套筒应有标记。标记由名称代号、特征代号及主参数代号组成。回口口口一 二主参数代号，表示钢筋直径，用钢筋公称直径值(mm)表示主参数代号，表示钢筋强度级别，采用表 1 中代号特征代号，表示钢筋连接套筒形式，采用表 2 中代号 一林愣，表示溉鳃蜘服麟头注1:当同类型接头需要改型时(如改变套筒长度、改变套筒壁厚等)，可增加改型序号按 A,B,C排列注2:当接头的使用条件为基本使用条件的组合时，可将其特征代号按顺序排列组合表达.标记示例:a)滚轧直螺纹钢筋连接接头，HR B 3 3 5 级钢筋，公称直径 2 5 m m，标准型连接套筒，第一次改型 套筒标记为 G宙2 5 A.b)滚轧直螺纹钢筋连接接头，H R B 4 0 0 级钢筋，公称直径 3 2 mm，正反丝扣型连接套筒。套筒标 记为 GF费3 2.。)滚轧直螺纹钢筋连接接头，H R B 4 0 0 级钢筋，公称直径分别为3 6 m m及3 2 m m，异径型连接套 筒。套筒标记为 G Y 0 3 6/3 2 0d)滚轧直螺纹钢筋连接接头，HR B 4 0 0级钢筋，公称直径分别为 3 6 mm及 3 2 m m，且被连接两根 钢筋均不能转动，异径型+正反丝扣型连接套筒。套筒标记为GY F 0 3 6/3 2,6 要 求6.1 材料6.1.1 钢筋 被连接钢筋应符合GB 1 4 9 9 或 G B 1 3 0 1 4的有关规定。6.1.2 连接套筒及锁母 连接套筒及锁母宜选用 4 5 号优质碳素结构钢或其他经型式检验确认符合要求的钢材。供货单位应提供质量保证书，并应符合有关钢材的现行国家标准及 J G J 1 0 7 的有关规定。6.2制造及施工6.2.1 连接套筒及锁母 a)连接套筒应按照产品设计图纸要求制造，重要尺寸(外径、长度)及螺纹牙型、精度应经检验。b)连接套筒尺寸应满足产品设计要求。J G 1 6 3-2 0 0 4 钢筋连接套筒内螺纹尺寸宜按G B/T 1 9 6确定;螺纹中径公差宜满足 G B/T 1 9 7中6 H级精度 规定的要求。c)连接套筒装箱前套筒应有保护端盖，套筒内不得混人杂物。6.2.2丝头加工 a)钢筋下料时不宜用热加工方法切断;钢筋端面宜平整并与钢筋轴线垂直;不得有马蹄形或扭 曲;钢筋端部不得有弯曲;出现弯曲时应调直。b)丝头有效螺纹长度应满足设计规定。c)丝头加工时应使用水性润滑液，不得使用油性润滑液。d)丝头中径、牙型角及丝头有效螺纹长度应符合设计规定。丝头螺纹尺寸宜按 G B/T 1 9 6 确定;有效螺纹中径尺寸公差宜满足 G B/T 1 9 7中 6 f 级精度规 定 的要求。e)丝头有效螺纹中径的圆柱度(每个螺纹的中径)误差不得超过 0.2 0 mm,f)标准型接头丝头有效螺纹长度应不小于 1/2连接套筒长度，其他连接形式应符合产品设计 要求。9)丝头加工完毕经 检验合格后，应立即带上丝头保护帽或拧上连接套筒，防止装卸钢筋时损坏 丝头。6.2.3 钢筋连接施工 e)在进行钢筋连接时，钢筋规格应与连接套筒规格一致，并保证丝头和连接套筒内螺纹干净、完 好无损。b)钢筋连接时应用工作扳手将丝头在套筒中央位置顶紧。当采用加锁母型套筒时应用锁母 锁紧。c)钢筋接头拧紧后应用力矩扳手按不小于表3中的拧紧力矩值检查，并加以标记。表 3滚轧直蛆纹钢筋接头拧紧力矩值钢筋直径/mm(1 61 8-2 02 2-2 52 8-3 23 6-4 0拧紧力矩值/(N m)8 01 6 02 3 03 0 03 6 0注:当不同直径的钢筋连接时，拧紧力矩值按较小直径钢留 1 的相应值取用.6.3 质f6.3.1 连接套筒及锁母 a)外观质量:螺纹牙型应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其 他肉眼可见的缺陷。b)内螺纹尺寸的检验:用专用的螺纹塞规检验，其塞通规应能顺利旋人，塞止规旋人长度不得超 过 3 P.螺纹检验示意图见附录C,6.3.2丝头 a)外观质量:丝头表面不得有影响接头性能的损坏及锈蚀。b)外形质量:丝头有效螺纹数量不得少于设计规定;牙顶宽度大于。.3 P的不完整螺纹累计长度 不得超过两个螺纹周长;标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许 误差为+2 P;其他连接形式应符合产品设计要求。c)丝头尺寸的检验:用专用的螺纹环规检验，其环通规应能顺利地旋入，环止规旋人长度不得超 过 3 P,螺纹检验示意图见附录 Ce6.3.3 钢筋连接接头 a)钢筋连接完毕后，标准型接头连接套筒外应有外露有效螺纹，且连接套简单边外露有效螺纹不 得超过2 P，其他连接形式应符合产品设计要求J G 1 6 3-2 0 0 4 b)钢筋连接完毕后，拧紧力矩值应符合表 3 的要求。6.3.4 钢筋连接接头力学性能 a)钢筋连接接头现场拉伸试验，应符合 J G J 1 0 7的有关规定。b)用于直接承受动力荷载结构中受力钢筋的连接接头，应根据J G J 1 0 7中有关疲劳性能检验的 规 定。7抽样检验7.1 检验类别7.1.1 型式检验 确定钢筋连接接头的性能等级。7.1.2 出厂检验 确定套筒及锁母的质量。7.1.3 现场检验 a)丝头:检验被连接丝头的质量。b)连接接头:检验钢筋连接接头的外观质量。c)拧紧力矩:检验钢筋连接施工的拧紧力矩值。d)单向拉伸:检验钢筋连接接头的力学性能。7.2 型式检验7.2.1 检验条件 在下列情况下应进行钢筋连接接头的型式检验:a)接头产品进行产品或生产鉴定;b)材料、工艺、规格有改动:c)停产一年以上;d)质量监督部门提出专门要求。7.2.2 检验范围 应符合J G J 1 0 7 的有关规定。7.2.3 检验要求 型式检验试验方法应符合J G J 1 0 7的有关规定。接头的性能必须全部符合相应性能等级的要求。有一项不符合要求时应降级使用。7.2.4 检验资质 钢筋连接接头的型式检验应由国家、省部级主管部门认可的质量检验部门进行，并出具检验报告和结论。7.3 连接套筒及锁母的出厂检验7.3.1 连接套筒或锁母的尺寸及外观质量应符合 6.2.1,6.3.1 的
