流量温度法热分配装置技术条件 JGT 332-2011.pdf

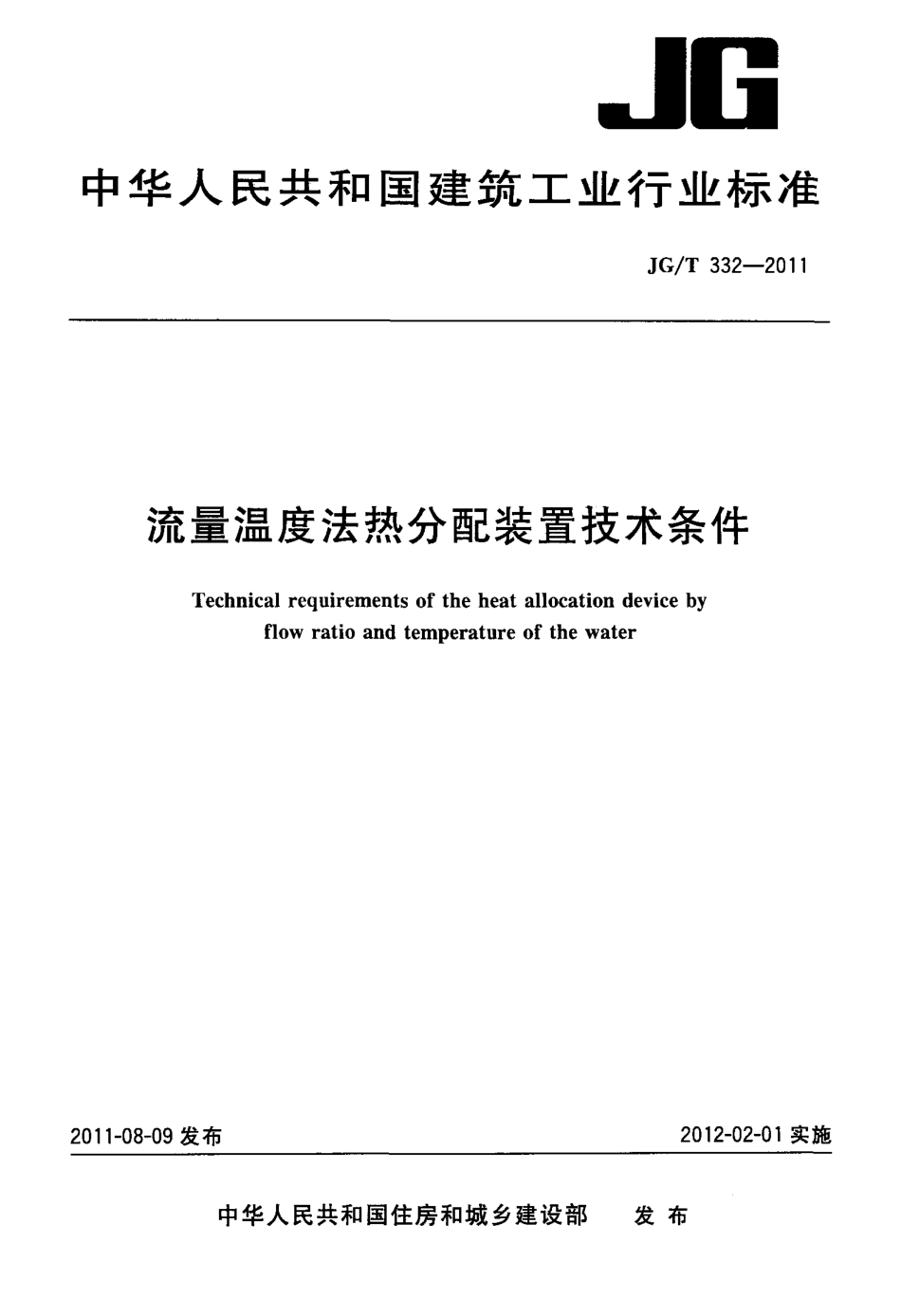

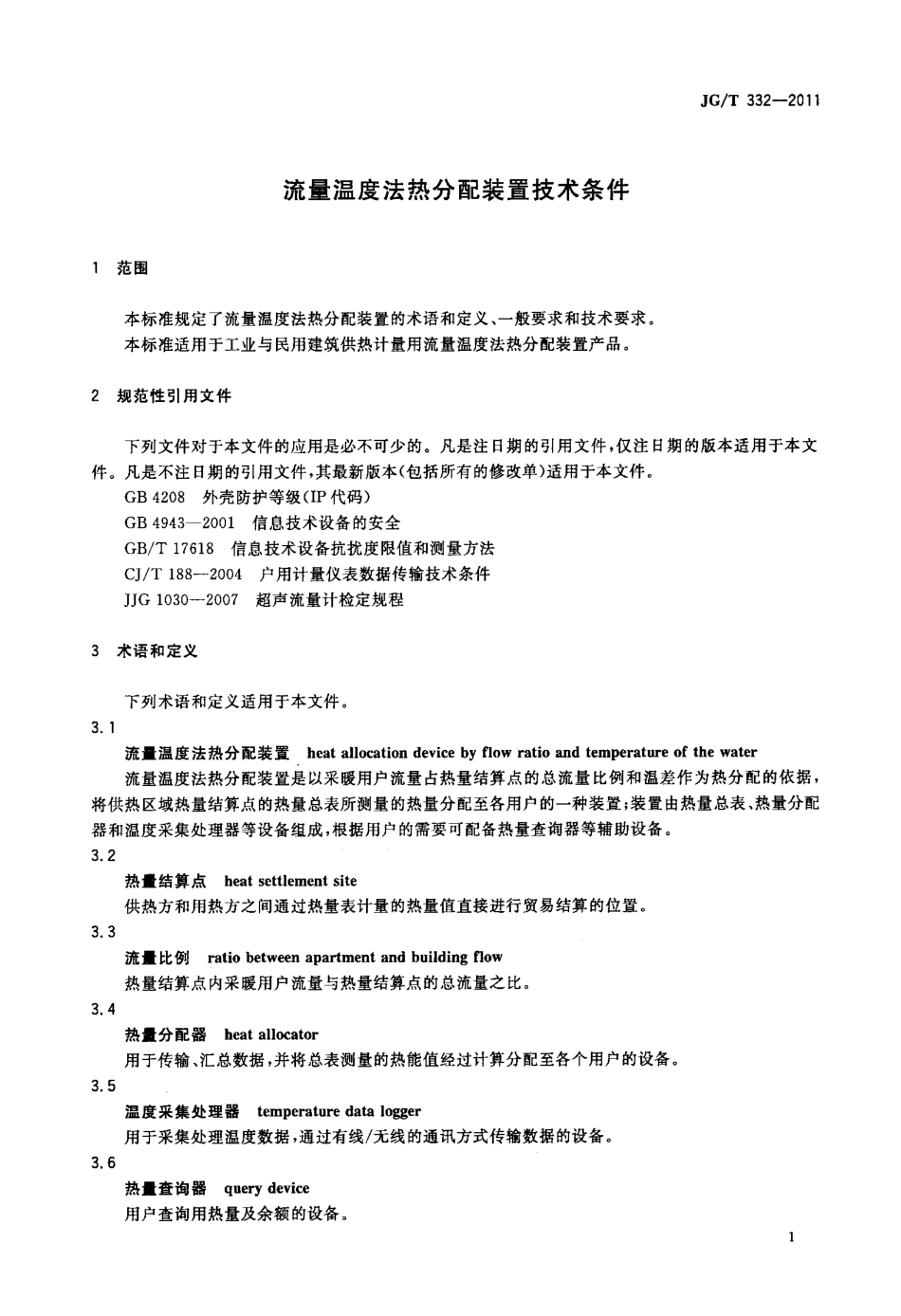

中华人民共和J B国建筑工业行业标准J G T3 3 2 2 0 11流量温度法热分配装置技术条件T e c h n i c a lr e q u i r e m e n t so ft h eh e a ta l l o c a t i o nd e v i c eb yf l o wr a t i oa n dt e m p e r a t u r eo ft h ew a t e r2 0 11-0 8-0 9 发布2 0 1 2-0 2-0 1 实施中华人民共和国住房和城乡建设部发布刖罱J G T3 3 2 2 0”本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部空调净化设备标准技术归口单位归口。本标准起草单位：北京众力德邦智能机电科技有限公司、中国建筑科学研究院、甘肃省建筑设计研究院、北京工业大学电子信息与控制工程学院、兰州大学信息学院、北京市电子产品质量检测中心、甘肃省榆中供热管理站、中机十院国际工程有限公司、北京金日蓝海科技有限公司、北京长英新业数码科技有限公司、哈尔滨市超然物业有限公司。本标准主要起草人：俞光、张景、王彦擘、田亚菲、罗志荣、张延华、王克勤、王志忍、张敏、鲍东、程港、王成禹、罗芳、刘华、白雪瑞。1 范围流量温度法热分配装置技术条件本标准规定了流量温度法热分配装置的术语和定义、一般要求和技术要求。本标准适用于工业与民用建筑供热计量用流量温度法热分配装置产品。2 规范性引用文件J G T3 3 2 2 0 1 1下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B4 2 0 8 外壳防护等级(I P 代码)G B4 9 4 32 0 0 1 信息技术设备的安全G B T1 7 6 1 8 信息技术设备抗扰度限值和测量方法c J T1 8 8-2 0 0 4 户用计量仪表数据传输技术条件J J G1 0 3 0-2 0 0 7 超声流量计检定规程3 术语和定义下列术语和定义适用于本文件。3 1流量温度法热分配装置h e a ta l l o c a t i o nd e v i c eb yf l o wr a t i oa n dt e m p e r a t u r eo ft h ew a t e r流量温度法热分配装置是以采暖用户流量占热量结算点的总流量比例和温差作为热分配的依据，将供热区域热量结算点的热量总表所测量的热量分配至各用户的一种装置；装置由热量总表、热量分配器和温度采集处理器等设备组成，根据用户的需要可配备热量查询器等辅助设备。3 2热量结算点h e a ts e t t l e m e n ts i t e供热方和用热方之间通过热量表计量的热量值直接进行贸易结算的位置。3 3流量比例r a t i ob e t w e e na p a r t m e n ta n db u i l d i n gf l o w热量结算点内采暖用户流量与热量结算点的总流量之比。3 4热量分配器h e a ta l l o c a t o r用于传输、汇总数据，并将总表测量的热能值经过计算分配至各个用户的设备。3 5温度采集处理器t e m p e r a t u r ed a t al o g g e r用于采集处理温度数据，通过有线无线的通讯方式传输数据的设备。3 6热量查询器q u e r yd e v i c e用户查询用热量及余额的设备。1J G T3 3 2 2 01 13 73 8热量分配误差h e a ta p p o r t i o n m e n td e v i a t i o n用户分配的热量数据之和与相应热量结算点总表读数之间的相对误差。单户分配热量误差u s e rh e a ta p p o r t i o n m e n td e v i a t i o n单户分配的热量数据与采用热量表计量得到热量数据之间的相对误差。4 一般要求4 1 确定用户流量比例使用外夹式超声波流量计测得用户的流量，垂直单管系统应测量立管流量，按户分环系统应测量人户流量，将所测得的用户流量除以该热量结算点内所有用户流量之和，从而得到用户流量比例。4 2 测量用户进、出水温差在供热系统中应接人温度采集处理器测量用户的进、出水温度并计算温差。4 3 计算流量温度法热分配装置中的热量分配器应以流量比例、用户进、出水温差等数据为依据，将热量总表记录的热量值，通过流量温度法计算分配给各用户。4 4 数据接口流量温度法热分配装置的数据通讯可选配R S-4 8 5、M-B U S 和无线传输接1 2。R S-4 8 5 接口应符合C J T1 8 82 0 0 4 中附录c 的规定；M-B U S 接口应符合C J T1 8 8-2 0 0 4 中附录B 的规定；无线接L I 应符合c J T1 8 8-2 0 0 4 中附录D 的规定。4 5 通讯协议流量温度法热分配装置的数据通讯协议应符合C J T1 8 8-2 0 0 4 的规定。4 6 外夹式超声波流量计4 6 1 使用外夹式超声波流量计测量流量读数误差不应大于5；4 6 2 使用外夹式超声波流量计测量流量时，被测介质流速不应小于0 1m s4 6 3 外夹式超声波流量计应按J J G1 0 3 0-2 0 0 7 检定。5 技术要求5 1流量温度法热分配装置的技术要求包括对装置各部分以及系统的性能要求，必要时对其检测的方法可参见附录A。5 2 温度采集处理器的性能5 2 1 配对误差当水温为3 0 6 5 时，用于分户供暖系统中的进、回水温度传感器，测量同一温度时测出的温差应小于o 3 K。5 2 2 分组误差当水温为3 0 6 5 时，用于单管供暖系统中的进、回水温度传感器，测量同一温度时测出的温2J G T3 3 2 2 0 11差应小于0 1 3 K。5 2 3 电池使用电池供电的温度采集处理器，电池容量应满足其连续正常工作的时间大于五年。5 3 热量分配器的性能5 3 1 数据处理功能热量分配器应支持用户信息编辑和热量数据处理等功能。5 3 2 数据保存时问热量分配器应按日自动存储总表热量、流量数据、用户分配热量、进、回水平均温度数据和对应的时间，保存时间不小于2 4 个月。5 3 3 网络管理热量分配器应具有联网功能，实现数据远传。5 4 热量查询器的性能5 4 1 查询功能热量查询器应能查询用户热量和余额信息。5 4 2 显示热量查询器应能显示用户查询结果，显示数字的可见高度不应小于4m m，热量显示分辨力0 0 1k W h，热量显示不应少于7 位。5 5 流量温度法热分配装置误差要求5 5 1 热量分配误差采用流量温度法热分配装置测量所得热量分配误差应小于1。5 5 2 单户分配热量误差采用流量温度法热分配装置测量所得单户分配热量误差应小于l O。5 6 数据传输与保护要求5 6 1 数据传输温度采集处理器使用有线数据传输方式的，有效数据上传成功率应达到9 8 以上。温度采集处理器使用无线数据传输方式的，有效数据上传成功率应达到9 0 以上。5 6 2 断电数据保护与自启动功能流量温度法热分配装置在出现断电时应具有对用户基本信息、热表热量、流量数据、用户分配热能、迸、回水温度及对应的时间等数据保护功能，恢复供电时，应具有自启动功能，不需要操作人员干预即可恢复正常工作状态。5 7 软件操作安全性要求流量温度法热分配软件应具有操作权限设置，且保存的数据应有加密措施，防止非法编辑。5 8 安全性能要求5 8 1 一般要求流量温度法热分配装置产品的一般安全要求应符合G B4 9 4 3-2 0 0 1 的有关规定。5 8 2 接触电流电源线任一极与设备电源保护接地端子之间不应大于3 5m A。5 8 3 抗电强度流量温度法热分配装置产品应能承受15 0 0V(a C)、5 0H z 的试验电压1m i n，无击穿和飞弧现象。5 8 4 外壳防护等级3J G T3 3 2 2 0 1 1热量分配器、热量查询器外壳防护等级应具有G B4 2 0 8 规定的I P 5 1 的防护等级，温度采集处理器应具有I P 5 4 的防护等级。5 9 电磁兼容流量温度法热分配装置电磁兼容检测项目见表1，各组成部分的抗扰度限值以及性能判据应符合G B T1 7 6 1 8 规定的要求。表1 电磁兼容检测环境直流(d C)交流(a c)电源检测部件机箱端口信号端口和电信端口电源输入端口输入端口工频磁场射频连续波传导射频连续波传导射频连续波传导射频电磁场幅度调制浪涌(冲击)浪浦(冲击)电压暂降检测静电放电(E S D)电快速瞬变电快速瞬变电压短时中断项目浪涌(冲击)电快速瞬变4A 1 实验环境附录A(资料性附录)试验方法J G T3 3 2 2 0 1 1除气候环境试验、可靠性试验以外，其他试验均可在下述大气条件下进行测试：温度：1 5 3 5；相对湿度：2 5 7 5；大气压：8 5k P a1 0 6k P a。试验装置应符合被测设备计量学特性，试验装置的测量不确定度不应大于被测设备误差限的1 5。A 2 温度采集处理器温度采集处理器的试验应在3 5、5 0、6 5 三个温度状态下进行。A 2 1 配对误差将组成检测进、回水温度的两支测温传感器置于恒温水槽中，待温度稳定后，读取两支测温传感器的温度读数并按式(A 1)计算，应满足5 2 1 的要求。T，一T。一7 2-(A 1)式中：丁，配对误差；T I l 号测温传感器的温度读数；T z 2 号测温传感器的温度读数。A 2 2 分组误差将多个测温传感器置于恒温水槽中，待温度稳定后，读取测温传感器的温度读数，并取最大值、最小值按式(A 2)计算，应满足5 2 2 的要求。T F T。一T。(A 2)式中：瓦分组误差；T。测温传感器温度读数最大值；T。测温传感器温度读数最小值。A 2 3 电池在常温下用示波器测量电池供电的温度采集处理器电源电流工作曲线，时间不少于3 个完整的工作周期，根据电池额定容量值的8 0 作为参考数据，计算温度采集处理器电源电流有效值及相应的电池使用时间，应满足5 2 3 要求。A 3 热量分配器A 3 1 数据处理功能运行流量温度法热分配软件，应满足5 3 1 的要求。J G T3 3 2 2 01 1A 3 2 数据保存时间检查热量分配器的剩余存储空间，依据已存储的用户数据进行验证，采用改变时钟的方法模拟2 4个月运行，检查数据存储的内容及周期，应满足5 3 2 的要求。A 3 3 网络管理进行联网操作，可以显示查询热能相关信息。A 4 热量查询器A 4 1 查询功能用户进行刷卡、插卡或者点击相应查询按钮等查询操作时，可以查询到用户热量、余额信息。应满足5 4 1 的要求。A 4 2 显示用户进行刷卡，插卡或者点击相应查询按钮等查询操作时，显示的数字高度、热量分辨力、热量显示位数应满足5 4 2 的要求。A 5 热量分配误差流量温度法热分配装置误差的试验方法与计算可参见附录B 的规定进行，应满足5的要求。A 6 数据传输与保护A 6 1 数据传输运行串口调试软件，与流量温度法热分配装置各部分进行1 0 0 次通讯试验，应满足5 6 1 要求。A 6 2 断电数据保护与自启动功能切断热量分配器的供电，恢复供电后，热量分配器应能自动启动并运行流量温度法热分配软件，检查断电前后数据应一致。A 7 软件操作安全性运行流量温度法热分配软件应满足5 7 的要求。A 8 安全性能检验A 8 1 一般安全试验一般性安全试验应按G B4 9 4 32 0 0 1 的有关规定进行。6J G T3 3 2 2 0 11A 8 2 接触电流接触电流试验应按G B4 9 4 3-2 0 0 1 中5 1 的规定进行测量，应满足5 8 2 的要求。A 8 3 抗电强度抗电强度试验应按G B4 9 4 32
