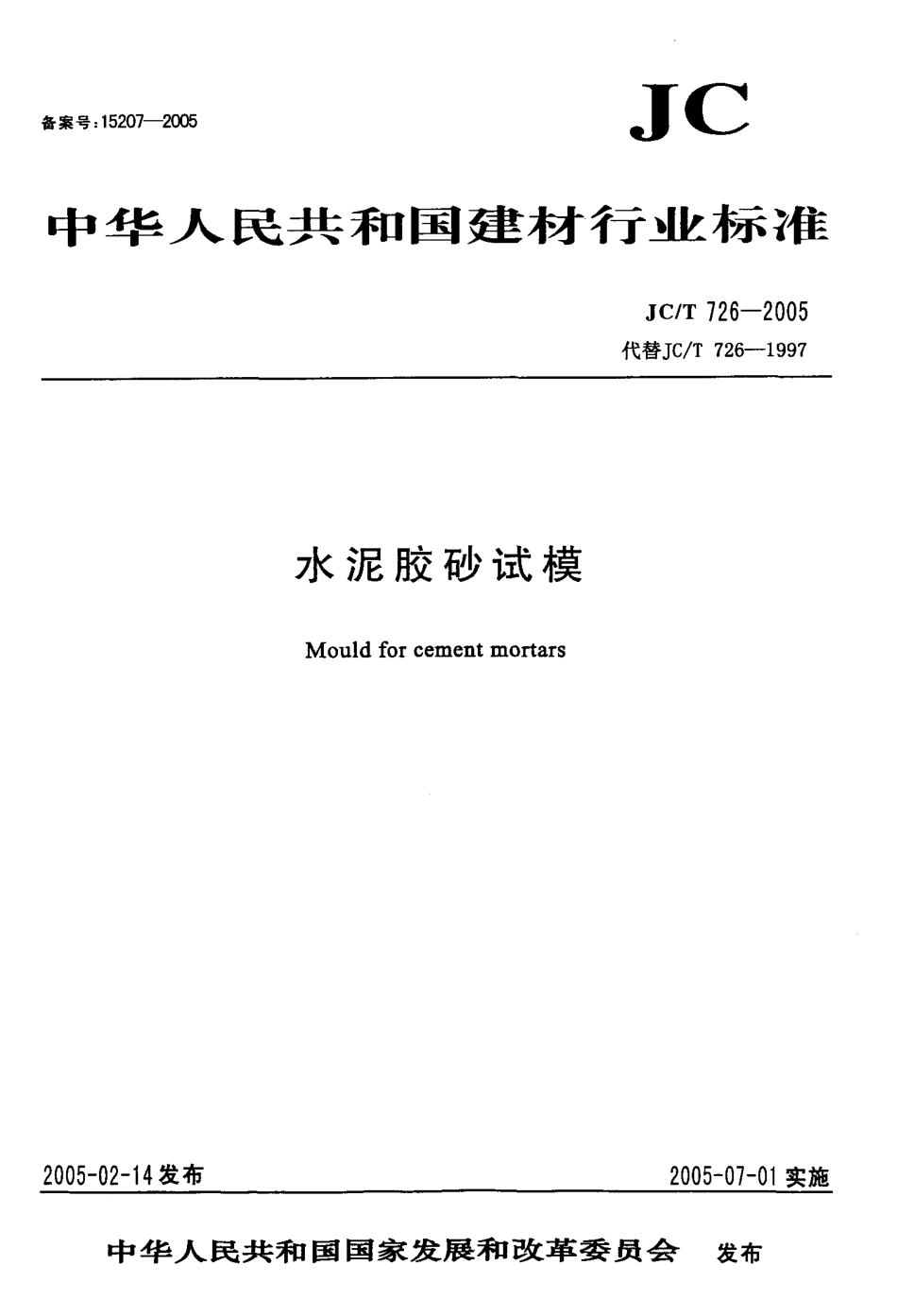

备 案号:1 5 2 0 7-2 0 0 5ic中 华 人 民 共 和 国 建 材 行-w标 准 J C/T 7 2 6-2 0 0 5代替J C/T 7 2 6-1 9 9 7水 泥胶砂试模M o u l d f o r c e me n t mo r t a r s2 0 0 5-0 2-1 4 发布2 0 0 5-0 7-0 1 实施中华人民共和 国国家发展和改革委 员会发布J C/T 7 2 6-2 0 0 5前言本标准是对 J C/T 7 2 6-1 9 9 7 水泥胶砂试模进行的修订。本标准自 实施之日 起代替J C/T 7 2 6-1 9 9 7,本标准与J C/T 7 2 6-1 9 9 7 相比，主要变化如下:试模材质的要求，改为“隔板和端板经采用调质后布氏硬度不小于H B 1 5 0 的钢材”(1 9 9 7 年版 的3.1，本版的 4.2.1);试模组装后模腔基本尺寸，改为“长(A)为1 6 0 m:士 0.8 m m，宽(B)为4 0 二士 0.2 m m，深(C)为 4 0.1 二10.1，”(1 9 9 7 年版的 3.2，本版的4.1.1);试 模座底外型尺寸的范围要求，改为“长2 4 5 m m 士 2 m m，宽1 6 5 m m 士1 m m.高6 5 m m 士 2 m m (1 9 9 7 年版的3.3，本版的4.1.2);试模底面的 要求，改为“试模底座底面 应与上平面平行，其四角高度极差应小于0.1 m m.(1 9 9 7 年版的3.9，本版的 4.2.4);对试模垂直公 差的检测，将宽度角尺改为专用标准检具(1 9 9 7 年版的4.4，本版的5.2);明确了试模的外观要求(1 9 9 7 年版的 3.1 0，本版的4.4),本标准由中国建 筑材料工业协会提出。本标准由 全国水 泥标准化技术委员会(S A C/T C 1 8 4)归口。本标准负责起草单位:中国建筑材料科学研究院。本标准参加起草单 位:河北北方建筑仪器制 造公司、沧州 三星建材试验仪器厂。本标准主要起草人:王听、霍春明、郭秀江、郭秀臣。本标准于1 9 8 2 年首次发布，1 9 9 7 年第一次修订，本次为第二次修订。标准分享网 w w w.b z f x w.c o m 免费下载J C/T 7 2 6-2 0 0 5水泥胶砂试模 1 范围 本标准规定了水泥胶砂试模(以下简称试模)的 基本结构、技术要求、检验 方法、检验规则以 及标志和包装等。本标准适用于G B/T 1 7 6 7 1-1 9 9 9 水泥胶砂强度试验方法中 成型用试模。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内 容)或修订 版均不适用于本标准，然而，鼓励根据本标 准达成协议的各方 研究是否可 使用这些文件的最新版本。凡是不注日 期的引 用文件，其最新版本适用于本标准。G B/T 1 7 6 7 1-1 9 9 9 水泥胶砂强度检验方法(I S O 法)(i d t I S O 6 7 9:1 9 8 9)3 基本结构 试模由隔板、端板、底板、紧固装置及定位销组成，能同时成型三条4 0 m m X 4 0 m m X 1 6 0 二棱柱体且可拆卸，基本结构如图1 所示.1-隔板;2-端板:3-底座;4-紧固装置;5 一定位悄。图1 水泥胶砂试模基本结构技术要求 整体要求J C T 7 2 6-2 0 0 54.1.1 试模组装后模腔基本尺寸:长(A)为 1 6 0 m，士0.8 m m，宽(B)为 4 0 m m 士0.2 m m,深(C)为 4 0.1 m m士0.1 m m.4.1.2 试 模底座外型尺寸:长2 4 5 m m 士2 m m，宽1 6 5 m m 士1 m m，高6 5 m m 士 2 m m。4.1.3 试模质量:6.2 5 k g 士 0.2 5 k g,4.2 试模组件4.2.1 隔板和端板采用经调质后布氏硬度不小于 H B 1 5 0的钢材。4.2.2 试模底座表面应光滑、无气孔、整洁、无粗糙不平现象，上平面粗糙度 R a不大于 1.6、平面公差不大于0.0 3 m m。底座非加工面无毛刺，经涂漆处理不留痕迹。4.2.3 端板与隔板工作面的平面公差不大于 0.0 3 m m，工作面粗糙度 R a不大于 1.6.4.2.4 试模底座底面应与上平面平行，其四角高度极差应小于 0.1 m m,4.2.5 试 模的每个组件应有标记，以便组装并保证符合公差要求。4.3 试模组件的装配4.3.1 试模安装紧固后，隔板与端板的上表面应平齐。4.3.2 试模安装紧固后，内壁各接触面应相互垂直，垂直公差不大于0.2 m m.4.3.3 试模组件应装卸方便，紧固装置灵活，紧固时隔板不应左右倾斜及晃动，紧固后隔板与底座的间隙应小于 0.0 5 m m.4.4 外观 试模加工表面应光滑、无气孔、整 洁、无粗糙不平现象;非加工表面宜刷漆防锈，无毛刺、经涂漆处理不留痕迹。检验 方法5.1 检验室条件 检验室内无 腐蚀气体，试模应保持清洁。5.2 检验用仪器设备 检验仪器设备包括:a)深度游标卡尺，分度值不大于0.0 2，:b)钢直尺，分度值不大于 1 二;C)垂直公差专用检具;d)塞尺;e)台秤或电子秤，分度值不大于5 g,f)表面粗糙度标准样板;9)刀口尺，0级:h)硬度计。5.3 检验项目5.3.1 对4.1.1 试模模腔基本尺寸的检测 试模模腔长 度(A)、宽(B)及深(C用游标卡尺检测。长(A)应在试模宽度方向的两端检测两点，并取平均值作为最终 检测结果;宽(B)在试模长度方向 的两端及中间检测三点，并取平均 值作为最终 检测结果:深(C)在试模长度方向的两端 及中间检测三点，并取平均值作为最终检测结果。上述任何一处测量点的检测，其结果不能超过技术要求的允许范围。5.3.2 对4.1.2 外型最大尺寸的 检测 用钢直尺检测。5.3.3 对4.1.3 试模净重的 检测 用台秤或电子秤检测。5.3.4 对4.2.1 硬度检测标准分享网 w w w.b z f x w.c o m 免费下载J C/T 7 2 6-2 0 0 5 用硬度计检测。5.3.5 对4.2.2,4.2.3 平面公差和粗糙度的检测 平面公差用刀口尺和塞尺检侧:检测全部端板和隔板。检测时先将刀口尺长边垂直立于被测平面上，然后用塞尺检查直尺与平面上的间隙。粗糙度用粗糙度标准样板进行检查。5.3.6 对4.2.4 试模底面与 上平面平行度的 检测 用游标卡尺检测。用卡尺测量试模底座平面四 角的厚 度值，并计算四角厚度值的极差。5.3.7 对4.2.5,4.3.1、4.4 试模组件标记、上表 面及外观检查 目测检查。5.3.8 对4.3.2 垂直公差的检测 用专用检具和塞尺分别检测底座上平面与端板、上平面与隔板、隔板与端板各一点。检测时先 将专有检具放入模腔内，一面靠紧形成夹角的一个平面，另一面与形成夹角的另一 平面接触，然后用塞尺进行检测。5.3.9 对4.3.3 试模装配后隔板的检测 用塞尺检测。6 检验规则6.1 出厂检验 出厂检验为第4 章中除 4.2.矽卜 的 全部内 容，主要实测数据记录在随机文件中。6.2 型式检验 型式检验为第斗 章的全部内 容，有下列情况 之一时，应进行型 式检验:a)新产品试制或老产品转厂生产的 试制定型 检定;b)产品正式生产后，其结构设计、材料、工艺以 及关 键的配套元器件有较大改变可能 影响 产品 性 能时;。)正常生产时，定期或积累 一定产量后，应周期性进行一次检验:d)产品 长期停产后，恢复生产时;e)国家质量监督机构提出进行型式检验要求时。6.3 判定规则6.3.1 出厂检验 每件试模均符合出厂检验要求时 判为出 厂检验合格。其中 任何一 项不符合要求时，判为出厂 检验不合格。63.2 型式检验 当批量不大于5 0 件时，抽样两件，若 检验后有一件不合格，则判定该批产品为不合格批:当 批量大于5 0 件时，抽样五件，若检验后出现两件或两件以上的不合格品，则判定该批产品为不合格批。7 标志和包装7.1 标志 每个试模上应有牢固的铭牌，表面和标志宜明亮、清晰并能防锈，其内容包括:名称、型号、生产编号、生产日 期、制造厂名。7.2包装7.2.1 装箱前试模内 表面应涂油防 锈.7.2.2试模装箱时应用有防潮纸的包装盒包装.成批运输外加包装箱，每箱最多六个，箱内衬防潮纸，箱内空隙用柔软材料(如纸屑、泡沫塑料等)填实.盒装或包装箱都应包扎牢固。7.2.3产品合格证、拾验报告、装箱单等随机文件应与试模一起装箱。J C/T 7 2 6-2 0 0 57.2.4 包装箱上字样和标志宜清楚，内 容包括:a)产品名称、制造厂名及生产编号;b)收货单位和地址:c)“注意防潮”、“小心轻放”等。标准分享网 w w w.b z f x w.c o m 免费下载
