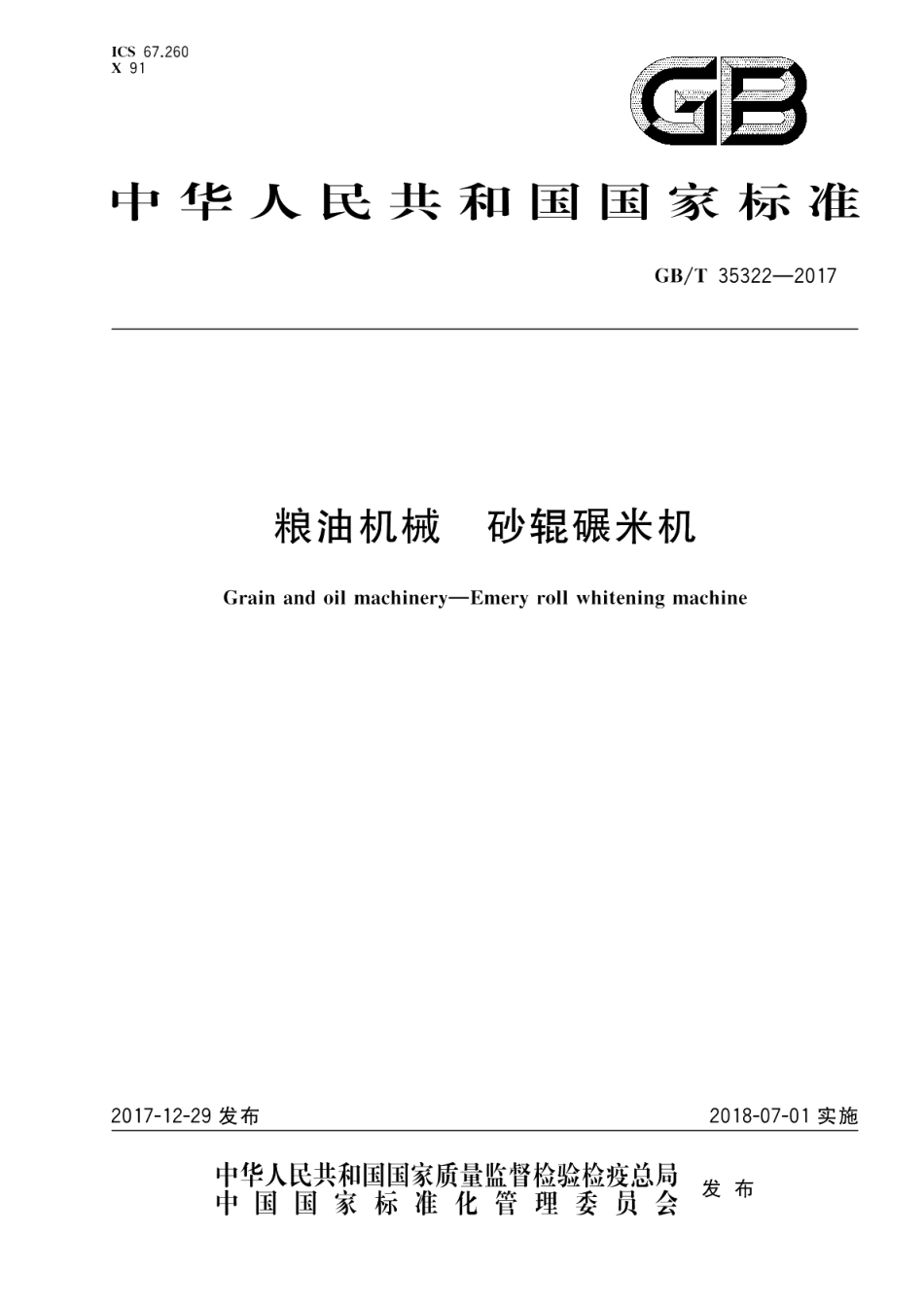

I1CS67.260X91中华人民共和国国家标准GB/T35322-2017粮油机械，砂辊碾米机Grain and oil machinery-Emery roll whitening machine2017-12-29发布2018-07-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T35322-20176型号及基本参数6.1型号编制方法按附录A执行。6.2基本参数项目基本参数项目包括：型号规格、生产能力、电机功率、转速、外形尺寸、关键零部件（如砂辊）的使用寿命、风机的型号规格及主要技术参数，并在使用说明书等技术文件中应明确标明。7技术要求7.1一般要求7.1.1产品应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。7.1.2原材料、外购件、外协件等应附有合格证，经检验合格后才能使用。7.1.3板件板型钢构件应符合GB/T24857的规定，7.1.4铸件应符合GB/T24856的规定。7.1.5装配应符合GB/T24855的规定。7.1.6产品涂装应符合GB/T25218的规定。7.1.7产品安装和验收按使用说明书及有关规定执行。7.2机械性能7.2.1碾辊主轴应采用机械性能不低于GB/T699一1999规定的45号钢制造，并经调质处理。7.2.2螺旋推进器应采用冷硬铸铁制造，白口深度应大于3mm,表面硬度为HRC4555。7.2.3米筛应采用机械性能不低于GB/T699一1999规定的08薄钢板制造，表面硬度为HV450650。7.2.4风机轴、进风管、风机叶轮应符合GB/T25231的规定。7.2.5砂辊材质、几何精度、物理特性均应符合JB/T6083规定。7.2.6米筛应符合GB/T12620的规定。表面应光滑、无毛刺，冲点米筛的凸点高低排列均匀、无漏冲或冲破缺陷。7.2.7米刀、压筛条需经渗碳淬火，渗碳层厚度0.20mm0.50mm。72.8零部件装配应准确可靠，紧固件连接牢固、无松动现象，各运动件应运转自如，无异常轴向窜动或卡滞现象。729进料门、出料门压砣或弹性压力门、米刀装置等机构均应定位可靠、调节灵活。7.2.10贮糙斗与进料斗座、出料门与出米口、米筛与箱体结合处应紧密，无明显缝隙：米筛与米筛拼接严密，无台阶缺陷。7.2.11进风管与碾辊主轴的连接既要装拆方便，又要紧密可靠，无漏风现象。7.2.12螺旋推进器与碾辊应装配准确、牢固，二者的连接允许沿螺旋槽顺向错位，错位最大间距不得大于10mm。7.2.13碾辊及螺旋推进器装配后应经静平衡校验，其精度应不低于GB/T9239.2一2006规定的G16级。7.2.14砂辊碾米机运转应正常、平稳，不应有异常声响和振动。3
