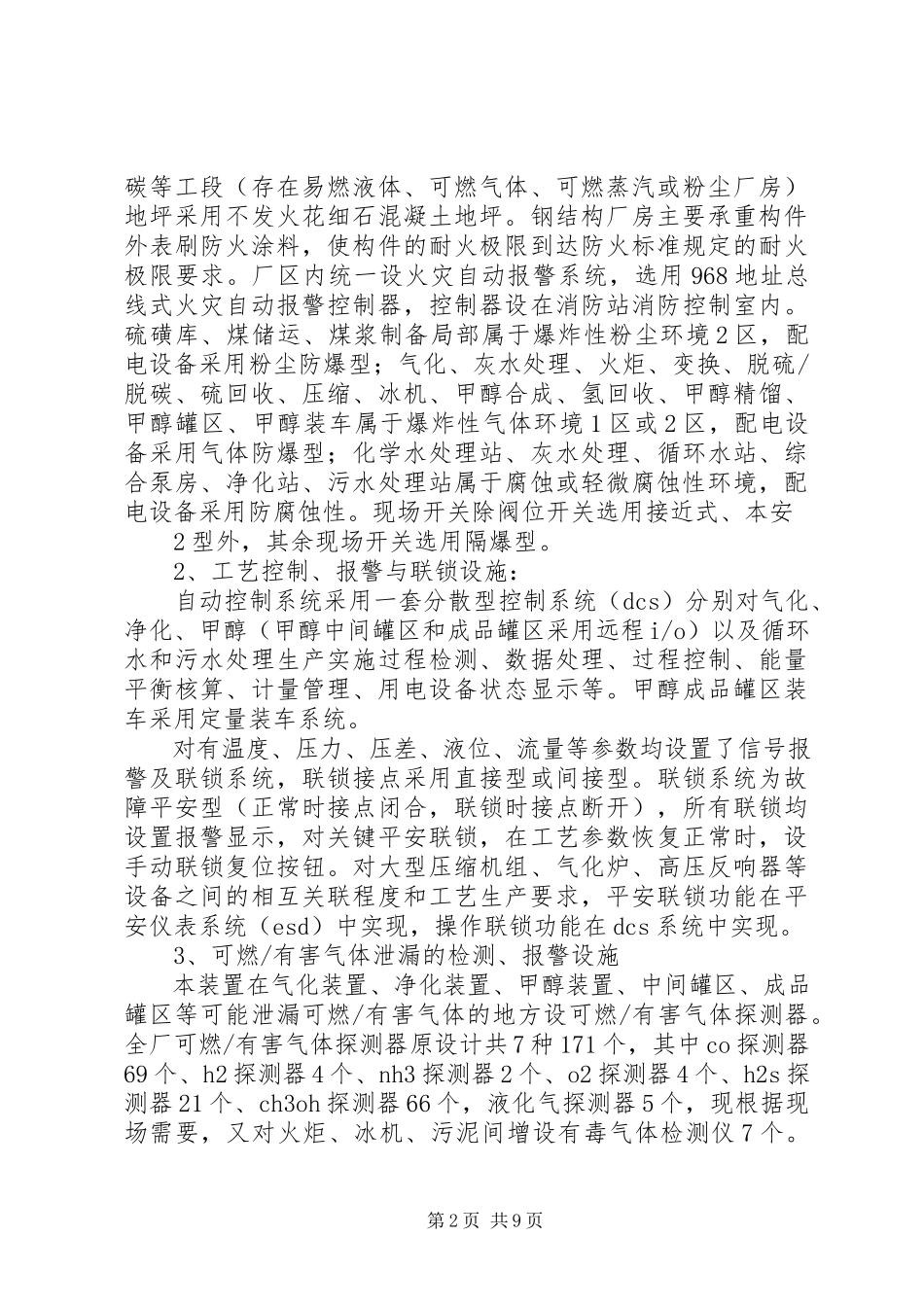

建设工程平安设施竣工验收报告书 60万吨/年煤制甲醇工程平安设施竣工验收汇报材料 尊敬的各位领导、专家： 大家好。现将公司60万吨/年煤制甲醇工程平安设施及平安标准化达标工作向各位领导和专家做一简要汇报，不妥之处，请批评指正。 一、公司概况及工程建设情况 公司60万吨/年煤制甲醇工程是--省“十一〃五〞规划重点建设工程，工程位于--省--工业园区，占地69.6公顷，配套建设工程有72023万立方米水库一座，2x2.5万千瓦热电站一座，铁路专用线2公里。工程设计总投资34.995亿元，其中平安设施投资14911.94万元，工程主产品为甲醇，副产品为硫磺、异丁基油、液氧、液氮、液氩等；工程建成投产后，年用煤量180.74万吨。我公司60万吨/年煤制甲醇工程于202223年6月开始施工，202223年2023月开始设备安装，202223年9月进行联动试车，202223年2023进行投料试车，202223年12月29日经--省消防局验收下发了消防设施验收合格意见书。2023年1月7日经--省安监局批复，整套生产装置进行试生产，同时开展了平安标准化达标工作。 二、平安设施“三同时〞建设方面 （一）预防事故设施 1、建（构）筑物防火、防爆措施： 1本装置的总平面布置严格执行石油化工企业设计防火标准和建筑设计防火标准规定，全厂共分为七个区：原煤装卸贮存区、动力区、主生产区、水处理区、罐区、辅助生产区、厂前区，按功能分区集中布置，装置厂房间距按规定均留有足够的平安距离。 除压缩机厂房为封闭式厂房外，气化、净化、甲醇装置等工艺主装置均采用钢框架结构，设备露天布置，保证有良好的通风条件。压缩机厂房按标准要求设置必要的泄压面积，泄压面积包括轻质外墙、玻璃门窗、轻质屋面的总面积之和。甲醇变化、硫回收装置、灰水处理框架、甲醇合成、氢回收、脱硫脱碳等工段（存在易燃液体、可燃气体、可燃蒸汽或粉尘厂房）地坪采用不发火花细石混凝土地坪。钢结构厂房主要承重构件外表刷防火涂料，使构件的耐火极限到达防火标准规定的耐火极限要求。厂区内统一设火灾自动报警系统，选用968地址总线式火灾自动报警控制器，控制器设在消防站消防控制室内。硫磺库、煤储运、煤浆制备局部属于爆炸性粉尘环境2区，配电设备采用粉尘防爆型；气化、灰水处理、火炬、变换、脱硫/脱碳、硫回收、压缩、冰机、甲醇合成、氢回收、甲醇精馏、甲醇罐区、甲醇装车属于爆炸性气体环境1区或2区，配电设备采用气体防爆型；化学水处理站、灰水处理、循环水站、综合泵房、净化站、污水处理站属于腐蚀或轻微腐蚀性环境，配电设备采用防腐蚀性。现场开关除阀位开关选用接近式、本安 2型外，其余现场开关选用隔爆型。 2、工艺控制、报警与联锁设施： 自动控制系统采用一套分散型控制系统（dcs）分别对气化、净化、甲醇（甲醇中间罐区和成品罐区采用远程i/o）以及循环水和污水处理生产实施过程检测、数据处理、过程控制、能量平衡核算、计量管理、用电设备状态显示等。甲醇成品罐区装车采用定量装车系统。 对有温度、压力、压差、液位、流量等参数均设置了信号报警及联锁系统，联锁接点采用直接型或间接型。联锁系统为故障平安型（正常时接点闭合，联锁时接点断开），所有联锁均设置报警显示，对关键平安联锁，在工艺参数恢复正常时，设手动联锁复位按钮。对大型压缩机组、气化炉、高压反响器等设备之间的相互关联程度和工艺生产要求，平安联锁功能在平安仪表系统（esd）中实现，操作联锁功能在dcs系统中实现。 3、可燃/有害气体泄漏的检测、报警设施 本装置在气化装置、净化装置、甲醇装置、中间罐区、成品罐区等可能泄漏可燃/有害气体的地方设可燃/有害气体探测器。全厂可燃/有害气体探测器原设计共7种171个，其中co探测器69个、h2探测器4个、nh3探测器2个、o2探测器4个、h2s探测器21个、ch3oh探测器66个，液化气探测器5个，现根据现场需要，又对火炬、冰机、污泥间增设有毒气体检测仪7个。另外，公司设置防爆对讲 41部，复合式感烟感温探 3测器61处，感烟探测器537处，感温探测器9处，手动报警按钮140处，声光警报器90处，一体化彩色摄像机50处。 4、设备平安防护设施 对气化炉、蒸汽锅炉、变换炉、合成反响器、甲醇精馏塔、加压塔、换热器、空分塔、各类换热器等所有压力容器的设计、制造均严格执行钢制压力容器、压力容器平安技术监察规程的规定，从本质平安上保证压力容器的平安。为防止超压危险，设置各种压力表，安装必要的平安附件，如平安阀、爆破板、阻火器及报警信号等平安设施，便于防爆阻火。 装置旋转设备、传送设备，如。电动机、输送泵的联轴器和转轴的突出局部、或有开式齿轮和皮带轮的部位均按规定设计防护罩、挡板、平安围栏等。对有紧急停车开关设有防止误操作的外防护罩和鲜明标志。对输煤用的带式输送机（采用耐燃性聚酯胶带）设置双向平安拉绳开关和测速打滑检测器等。起重设备平安防护设施严格执行起重机械平安规程（gb6067）的有关规定。机泵及压缩机的转动部位均有密封，防止物料外渗。甲醇中间罐区及成品罐区内的储罐设有高高液位报警开关，进行高高液位报警并连锁关闭储罐进口阀门，防止储罐发生冒顶泄漏事故。罐区地坪采用聚氨酯防渗处理。 对硫化氢、盐酸、烧碱、液氨等具有较强腐蚀性的物料直接接触的机泵、阀门、管道、管件选用适宜的耐腐蚀材料制作。对于防腐蚀要求的平台、地坪，采用相应的耐腐蚀材料。 4根据建筑物防雷设计标准的要求，本生产主装置及其建、构筑物均属第二类防雷构、建筑物，其余工艺生产装置及其建、构筑物、综合楼均属第三类防雷。为防直击雷在屋顶上易受雷击的部位设置避雷带，混凝土屋面上的接闪器采用避雷带，彩钢板屋面接闪器利用彩钢板，彩钢板与工字钢立柱可靠连接。 装置内所有能产生静电的贮罐、管道、构架、金属栏杆、钢梯等正常情况下不带电的电气设备等所有金属物均可靠接地，管道的始末端、进出建筑处、管道的分支处与接地干线相连。管道的连接处采用电线跨接。在装车站设置防静电接地板，槽车装卸时需与防静电接地板相连。车间变电所变压器中性点直接接地并设接地体，各工艺生产场所均设平安接地装置并与变压器中性点接地体相连，接地系统采用tn-s系统，全厂防雷接地、防静电接地和平安接地均相连，构成全厂接地网，工频接地电阻值不大于4欧姆。 5、作业场所职业病防护设施 本装置设计严格执行化工企业平安卫生设计规定和工业企业设计卫生标准规定，生产装置尽可能密闭化。有易燃易爆危险装置采用露天框架结构便于自然通风。甲醇储存全部采用内浮顶储罐，内浮顶与储罐之间采用二次密封技术，循环水站使用二氧化氯发生器产生的二氧化氯对循环水进行杀菌消毒。工艺主装置排出的有机废气（含甲醇、一氧化碳、硫化氢、 5甲醇蒸汽等）均密闭送至火炬系统燃烧。 气体防护站、氨气、合成气压缩机厂房、空压站、原料储运、原水处理站、硫回收包装间、除氧水站等均设置机械通风。 原料煤装卸、贮运、输送设备配有喷雾降尘设施，破碎楼环锤破碎机等设备上有除尘管道，采用袋式除尘器和风机进行除尘。气化装置上的原料煤仓采用防爆袋式除尘器。所有扬尘场所，均设置高效的袋式除尘器除尘，操作共现场操作时佩戴防尘口罩、防尘帽等防护用品。 6、防坠落、防机械伤害措施 在经常需要操作、检查的设备上设置操作平台、梯子及操作保护栏杆；在大型平台和框架上设置扶手、围栏和护栏等。对高速旋转或往复运动的机械零部件设计了可靠的防护罩、挡板或平安围栏；在全部的带式输送机上配有必要的双向拉绳开关和测速打滑检测器，传动运输设备、皮带运输线设计带有栏杆的平安走道；对紧急停车开关布置在便于操作的位置、并设有防止误操作的外防护罩和鲜明标志。 （二）控制事故设施 1、泄压、止逆设施 在生产不正常情况下对有可能超压的塔、容器等设置平安阀及放空系统，系统内所有泄放一氧化碳、氢气、氨气、硫化氢等可燃气体的平安阀和放空阀后管线都接到平安放空总管，密闭排至分液罐，分液后气体送至火炬燃烧；可燃气体输送管 6线及放空管线均设置阻火器，所有压力容器、塔和反响器上均设置平安阀；在电动往复泵、齿轮泵或螺杆泵的出口管道上设平安阀，出口泄放管接至泵的入口管道上。 进出装置的可燃气体及可燃液体管道，在装置的边界处设置隔断阀和“8〞字盲板；公用工程管道与可燃气体、液化烃及可燃液体的管道或设备连接时，在连续使用的公用工程管道上设止回阀，并在其根部设切断阀；合成气压缩机、输送可燃液体的离心泵在出口管道上设止回阀，防止在停电、停汽或操作不正常情况下介质倒流造成事故。 2、紧急处理设施 在中央控制室、压缩机组控制系统、锅炉和发电控制室、除盐水站、空分装置用电由电气送220vac、50hz，经过ups的单相电源，仪表用电量为60kva或30kva、蓄电池供电时间为30分钟。消防泵站有3台消防泵，其中2台为柴油泵，属于断电时备用泵。 （三）减少与消除事故影响设施 1、防止火灾蔓延设施 工艺主装置管沟内污水，经水封井排入生产污水管道，罐区内的生产污水设独立的排出口，并在防火堤与水封井之间设置隔断阀；甲醇中间罐区和成品罐区设防渗漏的防火堤，防火堤高度分别满足标准要求；在生产装置内可能发生可燃液体泄漏的地面设置围堰，围堰高度不低于150mm。输煤栈桥与转运 7楼、破碎楼、主厂房连接处设有水幕隔断，栈桥设自动水喷淋灭火系统。合成气压缩机、净化、变换、甲醇精馏、中间罐区及成品罐区等工段的设备承载框架、钢管架的梁柱，承重钢支架，裙座外刷厚型无机并能适用于烃类火灾的防火涂料，使之耐火极限不低于1.5h。煤浆制备、空分装置压缩机厂房疏散钢梯平台刷耐火极限不低于1.0h的防火涂料。 2、灭火设施（消防设施） 本装置设置了独立的稳高压消防给水系统，消防给水系统由消防水池（与水池水池公用）、消防泵、气压稳压设备以及高压消防给水管道等组成。消防管网压力平时由稳压泵保持≥0.7mpa，火灾时，消防管网压力下降，通过压力连锁自动启动消防主水泵使消防管网压力增至1.0mpa。 中间罐区和成品罐区均设置固定式液上喷射泡沫灭火系统，按同一时间着火次数按一次考虑，最大泡沫混合液用量为324l/s。设泡沫站一座，内设php3/324平衡式泡沫比例混合装置1套，混合比为3%，沿中间罐区和成品罐区四周敷设泡沫消火栓，干管管径dn400，间距不超过60米。 硫回收工段主燃烧炉烧嘴设置了蒸汽灭火保护系统，在燃烧炉超温时，翻开蒸汽系统进行降温，蒸汽来源于工艺装置低压蒸汽总管。 3、紧急处置设施 在甲醇装置区、甲醇罐区、循环水站加药间、除盐水站酸 8碱间等场所共设置了8台事故淋浴及洗眼器。 本装置设有气防站，主要防护对象有。一氧化碳、硫化氢、氨气、甲烷、有机气体等，气防站值班室设置自动 、生产调度 、无线电对讲机、事故录音 、事故警铃等。气防站器材配置满足设计要求，并安排24小时值班。 重要岗位和主要道路设置了蓄电池型应急事故照明灯具，照明时间≥30min。 装置内设有消防及检修通道，装置四周设有消防及检修通道并与全厂道路相接，形成环状，保证了消防作业、急救及平安疏散要求。高大设备框架及需要经常操作和检查的设备和部位均设有梯子，可作为事故时疏散和急救的通道。 劳动防护用品配置空气呼吸器、防毒面具、防静电工作服、防酸碱工作服、防护眼镜、防噪声耳罩等。 （四）事故预防及应急救援措施 公
