建筑机械与设备热处理件通用技术条件 JGT 5011.9-1992.pdf

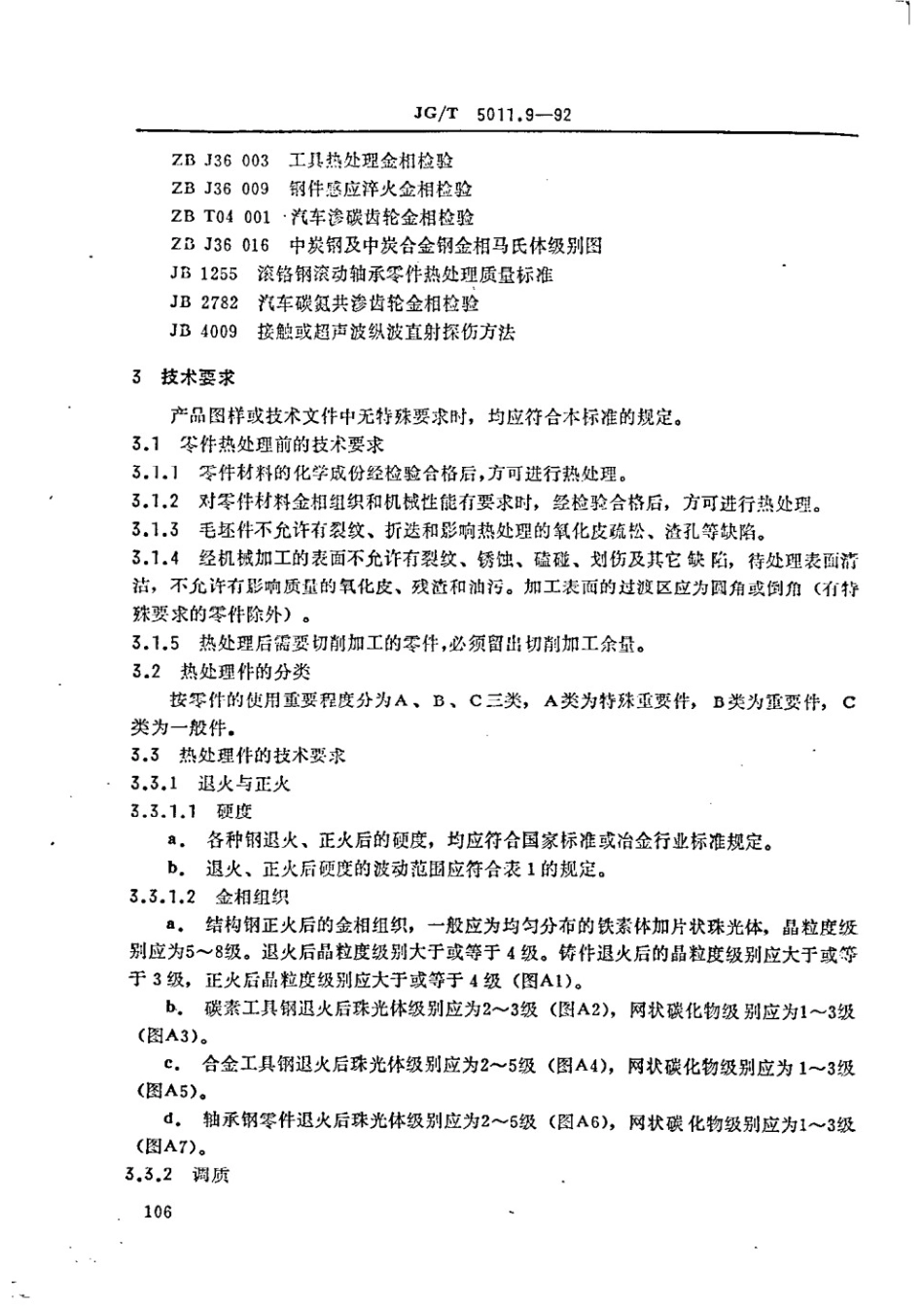

中华人民共和国建筑工业行业标准建筑机械与设备热处理件通用技术条件Construction machinery and equipmentJG/T5011.9-92General specification for heat treatment part代替JJ13一831主题内容与适用范围图本标谁规定了建筑机械与设备产品中热处理件的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于碳素结构钢、合金结构钢、工具钢和一般铸钢的热处理件。2引用标准GB224纲的脱碳层深度测定方法GB228金届拉伸试验方法GB229金属夏比(U型缺口)冲击试验方法GB230金属洛氏硬度试验方法GB231金属布氏硬度试验方法GB1293碳素工具钢技术条件GB1299合金工具钢技术条件GB1818金属表面洛氏硬度试验方法GB189结构钢低倍组织缺陷评级图GB2106金属双比（V型缺口)冲击试验方法GB2828逐批检查计数抽样程序及抽样表GB2975钢材力学及工艺性能试验取样规定GB4340金属维氏硬度试验方法GB431金屈肖氏硬度试验方法GB5617钢的感应淬火或火焰淬火后有效硬化层深度的测定GB9450钢件渗碳淬火有效硬化层深度的测定GB9451钢件薄表面总硬化层深度或有效硬化层深度的测定GB11354钢铁零件渗氨深度测定和金相组织检验ZBJ04005渗透探伤方法ZBJ0!006钢铁材料的磁粉探伤方法中华人民共和回建设部1992-6-25批准1993-3-1实施105JG/T5011.9-92表3HRC表面硬度波动范时（不大于）零件类型单件同一批件353535.35特殊亚婴件355亚要件46一毅件657装4HS表面硬度波动范留（不大于）零作类型单件同一批件5050707050507070特殊重要件34556要件4567911一般件61091114淬火回火件表面硬度波动范围应符合表2一表4的规定。3.3.3.2金相组织a。中碳结构钢和中碳合金结构钢淬火后，马氏休级别应为14级，祽裂倾向不大的零件可为16级（图A8)。b。碳素工具钢和合金工具钢淬火后马氏体级别应小于或等于4级（图A9、图A10)。c。轴承钢淬火回火后的显微组织应为13级（图A11)。3.3.4表面淬火回火3.3.4.1硬度a,表面硬度波动范围应符合表5表7的规定。表5HRC表面硬度波动范围（不大于）零件类型单件同一批件50505050重要件5465一般件6526108
