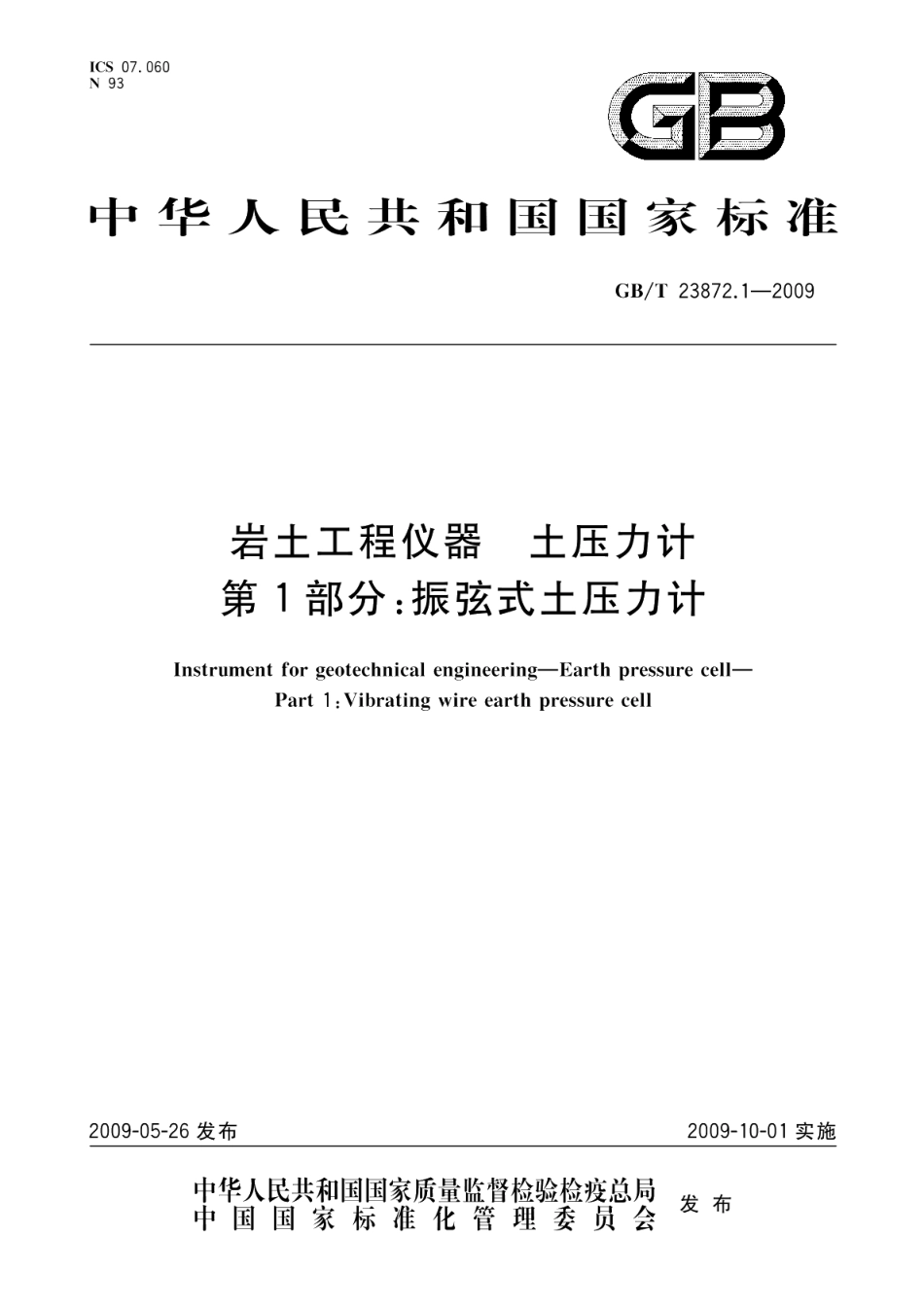

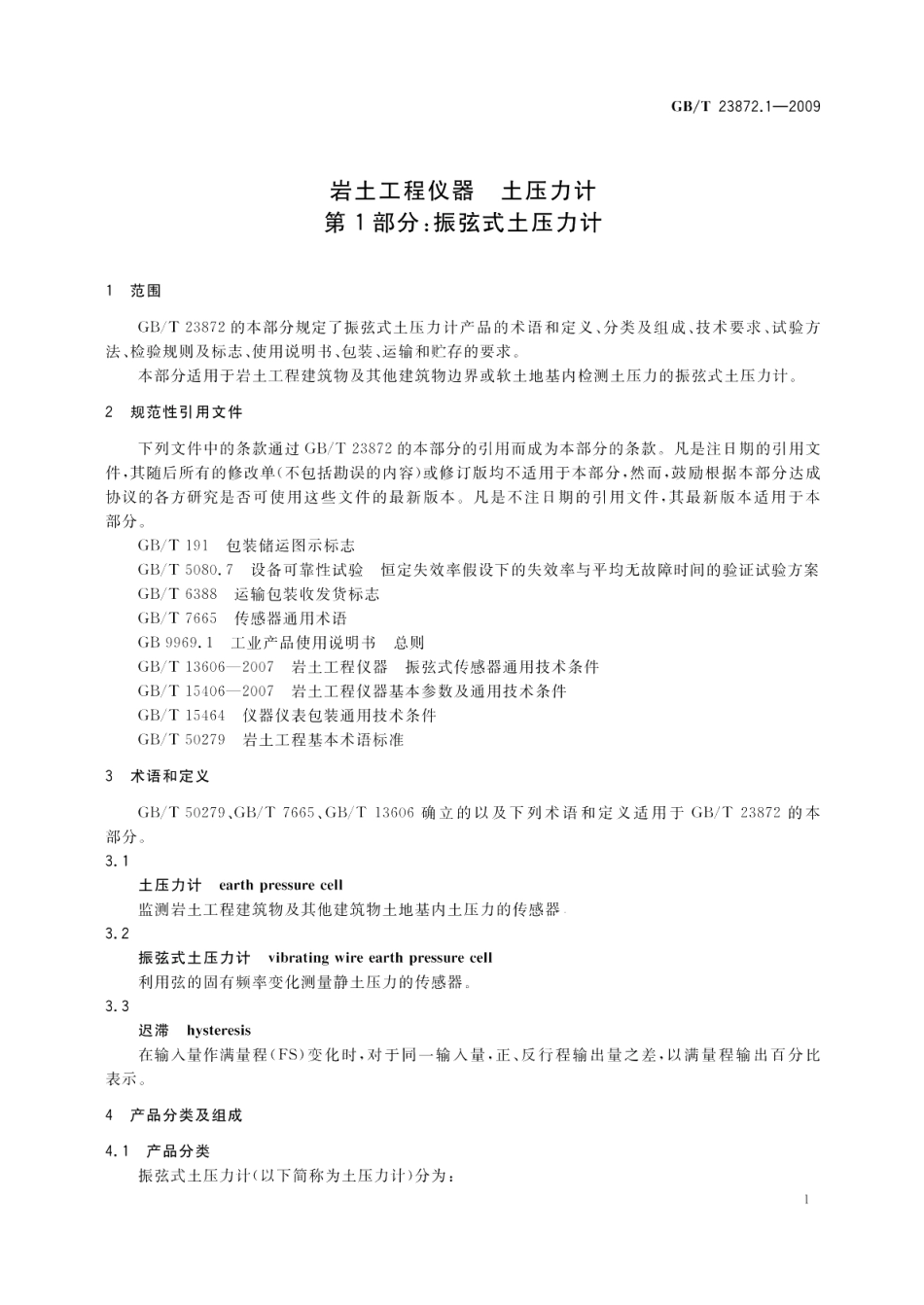

ICS07.060N93GB中华人民共和国国家标准GB/T23872.1-2009岩土工程仪器土压力计第1部分：振弦式土压力计Instrument for geotechnical engineering-Earth pressure cell-Part 1:Vibrating wire earth pressure cell2009-05-26发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T23872.1-2009岩土工程仪器土压力计第1部分：振弦式土压力计1范围GB/T23872的本部分规定了振弦式土压力计产品的术语和定义、分类及组成、技术要求、试验方法、检验规则及标志、使用说明书、包装、运输和贮存的要求。本部分适用于岩土工程建筑物及其他建筑物边界或软土地基内检测土压力的振弦式土压力计。2规范性引用文件下列文件中的条款通过GB/T23872的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T191包装储运图示标志GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T6388运输包装收发货标志GB/T7665传感器通用术语GB9969.1工业产品使用说明书总则GB/T13606一2007岩土工程仪器振弦式传感器通用技术条件GB/T15406一2007岩土工程仪器基本参数及通用技术条件GB/T15464仪器仪表包装通用技术条件GB/T50279岩土工程基本术语标准3术语和定义GB/T50279,GB/T7665、GB/T13606确立的以及下列术语和定义适用于GB/T23872的本部分。3.1土压力计earth pressure cell监测岩土工程建筑物及其他建筑物土地基内土压力的传感器3.2振弦式土压力计vibrating wire earth pressure cell利用弦的固有频率变化测量静土压力的传感器。3.3迟滞hysteresis在输入量作满量程(FS)变化时，对于同一输入量，正、反行程输出量之差，以满量程输出百分比表示。4产品分类及组成4.1产品分类振弦式土压力计（以下简称为土压力计）分为：GB/T23872.1-2009a)埋入式（或称介质式）：b)边界式（或称界面式）：包括竖式和卧式。4.2产品组成土压力计主要由承压膜、激励线圈、弦、壳体及电缆等组成。4.3主要参数主要参数见表1。表1主要参数0-0.1,0-0.16.00.2,00.25,00.4.00.6.0测量范围/MPa0.8.01.0,01.6,02.5,04.0,06.0,08.0,010.0分辨力/%FS0.10温度测量范围/C一25一60（有温度测量功能）直径(D)/mm100-250竖式厚度(H)/mm20-60边界式直径(D)/mm100300压力盒尺寸卧式厚度(H)/mm20-60-次膜直径(D)/mm100-600埋入式次膜厚度(H)/mm330注：埋人式土压力计的压力盒直径与厚度应满足D/H20的关系式。5技术要求5.1工作环境条件土压力计的工作环境应满足下列要求：a)能在一2560的环境温度下正常工作：b)能在规定的水压力下正常工作。5.2外观土压力计各部分应连接牢固，表面应进行防腐处理，不应有锈斑及划痕，引出的电缆应无损伤。5.3压力性能参数5.3.1分辨力应符合表1规定。5.3.2不重复度应不大于0.5%FS5.3.3迟滞应不大于1.5%FS。5.3.4非直线度应不大于1.5%FS。5.3.5综合误差应不大于2.5%FS。5.4防水密封性土压力计在1.2倍规定的水压下连续工作2h,应无渗漏，其绝缘电阻应满足5.7的要求。5.5温度影响土压力计在0C40的范围内，温度影响应不大于0.04%FS/。注：对于边界式土压力计，如果使用环境的温度变化超过040的范围，应提供温度修正系数。5.6温度测量误差具有温度测量功能的土压力计，其温度测量误差应不大于0.5。5.7绝缘性能土压力计的电缆芯线与密封壳体之间不接地绝缘电阻应不小于50M2GB/T23872.1-20095.8压力过范围限土压力计应能承受满量程1.2倍的压力，当压力恢复至测量范围后，其性能应满足5.3的要求。5.9稳定性5.9.1土压力计按满量程压力值加、卸荷10次，其性能应满足如下要求：a)其零点漂移应不大于0.5%FS:b)绝缘电阻应不小于50Mn。5.9.2土压力计静置3个月后，扣除环境因素变化对零点漂移的影响，其性能应满足如下要求：a)其零点漂移应不大于0.5%FS:b)绝缘电阻应不小于50M5.10机械环境适应性土压力计应能承受运输、装卸、搬运过程中可能出现的振动、跌落、冲击、碰撞等情况，其各项性能及功能应正常。5.11可靠性要求土压力计的可靠性用平均寿命(MTTF)来描述，其MTTF应不小于40000h。6试验方法6.1试验设备试验设备包括：a)活塞式压力计、压力容器或其他加压设备：b)0.25级以上精度等级的压力表：c)振弦式读数仪；d)冰点槽：e)恒温水浴：)温度计：g)直流100V绝缘电阻表；h)高低温湿热试验箱：)电动振动系统：j)跌落试验台。6.2环境条件6.2.1参比试验大气条件如下：a)温度：1822：b)相对湿度：60%一75%：c)大气压力：86kPa106kPa。6.2.2正常试验大气条件如下：a)温度：1535：b)相对湿度：不大于85%：c)大气压力：86kPa106kPa。6.3试验方法6.3.1气候环境适应性在5.1规定环境下，按GB/T15406一2007的7.2.1进行试验，土压力计应工作正常，表面无锈蚀、剥落等。6.3.2外观目测检验，应符合5.2的规定。3
