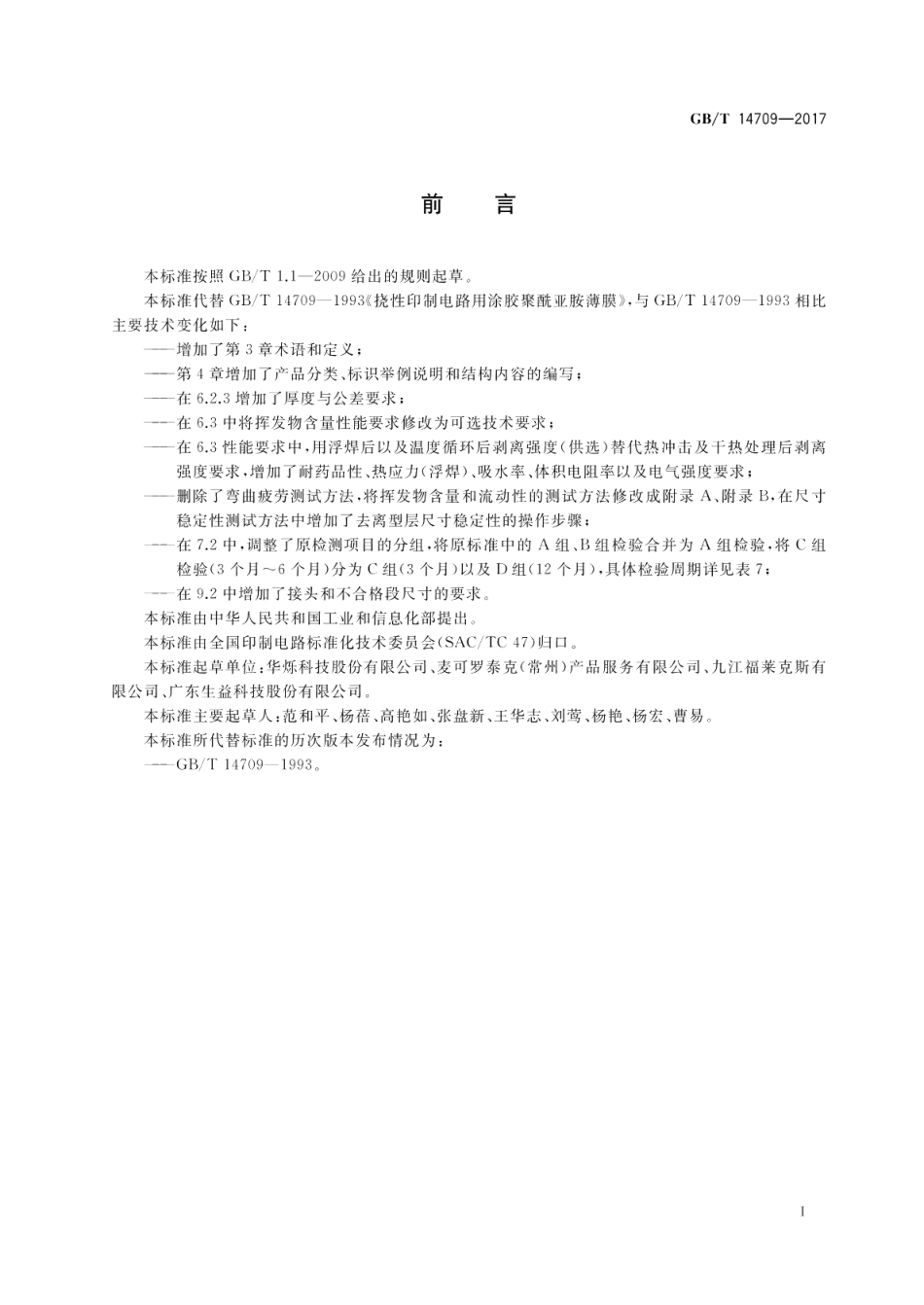

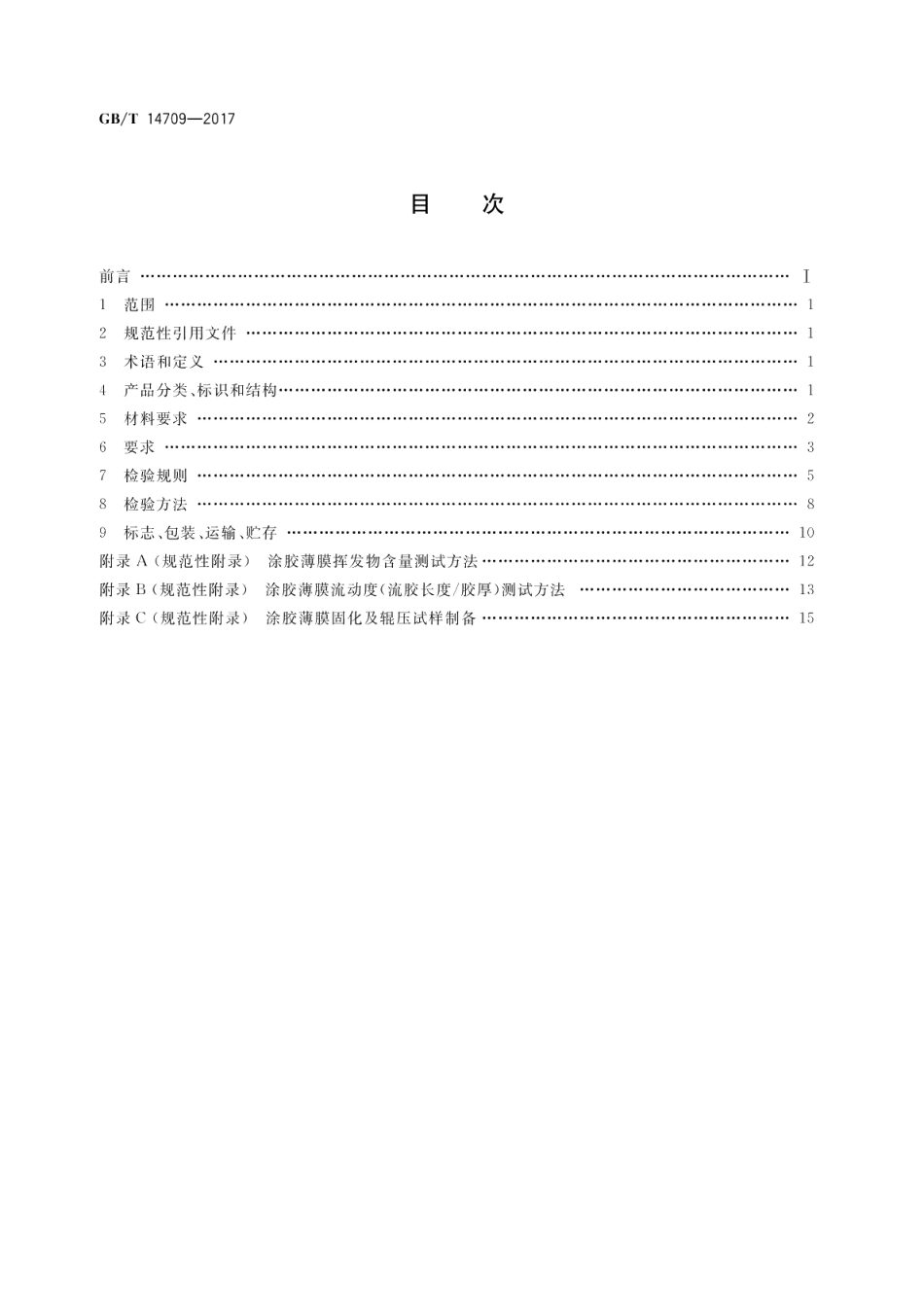

1CS31.180L30中华人民共和国国家标准GB/T14709-2017代替GB/T14709一1993挠性印制电路用涂胶聚酰亚胺薄膜Adhesive coated polyimide film for flexible printed circuits2017-12-29发布2017-12-29实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T14709-2017前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T14709一1993挠性印制电路用涂胶聚酰亚胺薄膜，与GB/T14709一1993相比主要技术变化如下：一增加了第3章术语和定义：一第4章增加了产品分类、标识举例说明和结构内容的编写；在6.2.3增加了厚度与公差要求：在6.3中将挥发物含量性能要求修改为可选技术要求：在6.3性能要求中，用浮焊后以及温度循环后剥离强度（供选）替代热冲击及干热处理后剥离强度要求，增加了耐药品性、热应力（浮焊）、吸水率、体积电阻率以及电气强度要求；别除了弯曲疲芳测试方法，将挥发物含量和流动性的测试方法修改成附录A、附录B,在尺寸稳定性测试方法中增加了去离型层尺寸稳定性的操作步骤：在7.2中，调整了原检测项目的分组，将原标准中的A组、B组检验合并为A组检验，将C组检验(3个月6个月)分为C组(3个月)以及D组(12个月)，具体检验周期详见表7：一在9.2中增加了接头和不合格段尺寸的要求本标准由中华人民共和国工业和信息化部提出。本标准由全国印制电路标准化技术委员会(SAC/TC47)归口。本标准起草单位：华烁科技股份有限公司、麦可罗泰克（常州）产品服务有限公司、九江福莱克斯有限公司、广东生益科技股份有限公司。本标准主要起草人：范和平、杨蓓、高艳如、张盘新、王华志、刘莺、杨艳、杨宏、曹易。本标准所代替标准的历次版本发布情况为：-GB/T14709-1993.GB/T14709-2017挠性印制电路用涂胶聚酰亚胺薄膜1范围本标准规定了挠性印制电路用涂胶聚酰亚胺薄膜（下称涂胶聚酰亚胺薄膜）的分类、标识和结构、材料要求、要求、检验方法、检验规则、标志、包装、运输和贮存本标准适用于挠性印制电路覆盖层用的单面涂胶聚酰亚胺薄膜和多层挠性印制电路板用的双面涂胶聚酰亚胺薄膜。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2036印制电路术语GB/T5230电解铜箱GB/T13542.6电气绝缘用薄膜第6部分：电气绝缘用聚酰亚胺薄膜GB/T13555一2017挠性印制电路用聚酰亚胺薄膜覆铜板GB/T13557一2017印制电路用挠性覆铜箔材料试验方法3术语和定义GB/T2036界定的以及下列术语和定义适用于本文件。3.1离型材料release material用来保护产品涂胶面或支撑产品的，可移除并保持涂胶面不被破坏的膜状或纸状材料。3.2纵向machine direction:MD薄膜或涂胶薄膜在连续制造时的长度方向。3.3横向transverse direction:TD薄膜或涂胶薄膜在连续制造时与MD垂直的宽度方向4产品分类、标识和结构4.1产品分类涂胶聚酰亚胺薄膜产品按照涂覆胶粘剂的种类和产品的特性可以分为五种类型，其型号和特性按表1规定。1GB/T14709-2017表1涂胶聚酰亚胺薄膜的型号与特性型号分类特性(P1-101丙烯酸酯胶粘剂，涂覆法，通用CPL-101F丙烯酸酯胶粘剂，涂覆法，阻燃CPI-102环氧胶粘剂，涂覆法，通用P1-102F环氧胶粘剂，涂覆法，阻燃CP1-103F聚酰亚胺胶粘剂，涂覆法，阻燃4.2产品标识涂胶聚酰亚胺薄膜的标识应包括如下内容：产品型号（见表1）、基膜厚度、胶粘剂种类、胶粘剂厚度和单/双面涂胶标志等。上述五项要素中，产品型号应符合表1的规定，其他要素使用的符号、数字、顺序和连接号可按示例表示，也可按照生产厂家自定规则表示，但应将规则告知使用方。示例：PL-101E-10A23/S单面涂胶编号(S表示单面涂胶，D表示双面涂胶)：胶粘剂厚度编号(23表示胶粘剂厚度为23m)；胶粘剂种类编号(A表示丙烯酸酯胶系)；基膜厚度编号(10表示基膜厚度为25m):产品型号。4.3产品结构涂胶聚酰亚胺薄膜产品由聚酰亚胺基膜层、胶粘剂层及离型材料层组成。5材料要求5.1聚酰亚胺基膜聚酰亚胺基膜材料应符合GB/T13542.6的要求，其标称厚度及其公差按表2规定。表2聚酰亚胺基膜标称厚度与公差标称厚度公差丝m%10供需双方商定12.5士20201525士12501275107510其他厚度由供需双方商定5.2胶粘剂涂胶聚酰亚胺薄膜的胶粘剂标称厚度与公差应符合表3规定。2
