预制钢筋混凝土化粪池 JCT 2460-2018.pdf

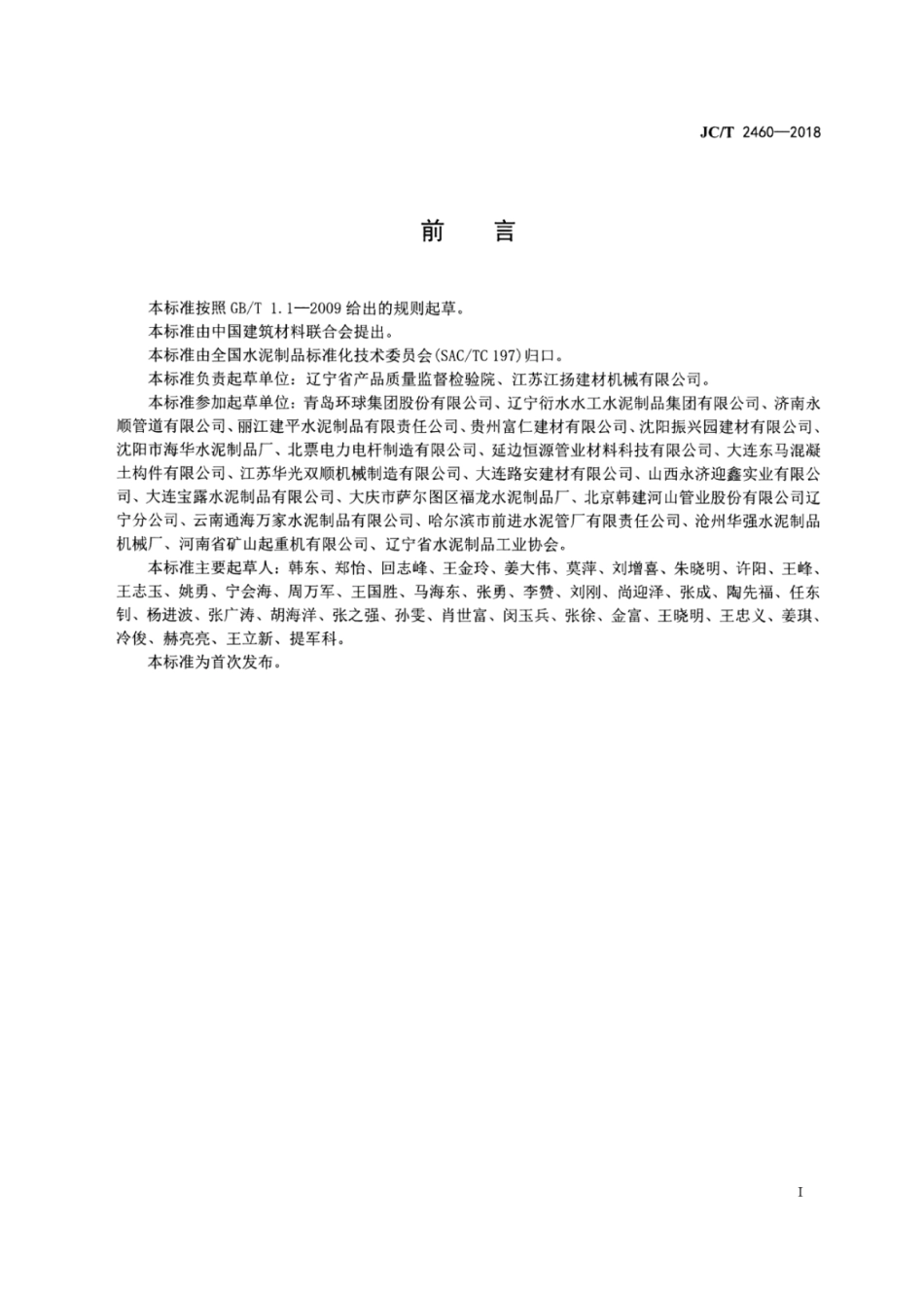

JCT2460-2018前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会(SAC/TC197)归口。本标准负责起草单位：辽宁省产品质量监督检验院、江苏江扬建材机械有限公司。本标准参加起草单位：青岛环球集团股份有限公司、辽宁衍水水工水泥制品集团有限公司、济南永顺管道有限公司、丽江建平水泥制品有限责任公司、贵州富仁建材有限公司、沈阳振兴园建材有限公司、沈阳市海华水泥制品厂、北票电力电杆制造有限公司、延边恒源管业材料科技有限公司、大连东马混凝土构件有限公司、江苏华光双顺机械制造有限公司、大连路安建材有限公司、山西永济迎鑫实业有限公司、大连宝露水泥制品有限公司、大庆市萨尔图区福龙水泥制品厂、北京韩建河山管业股份有限公司辽宁分公司、云南通海万家水泥制品有限公司、哈尔滨市前进水泥管厂有限责任公司、沧州华强水泥制品机械厂、河南省矿山起重机有限公司、辽宁省水泥制品工业协会。本标准主要起草人：韩东、郑怡、回志峰、王金玲、姜大伟、莫萍、刘增喜、朱晓明、许阳、王峰、王志玉、姚勇、宁会海、周万军、王国胜、马海东、张勇、李赞、刘刚、尚迎泽、张成、陶先福、任东钊、杨进波、张广涛、胡海洋、张之强、孙雯、肖世富、闵玉兵、张徐、金富、王晓明、王忠义、姜琪、冷俊、赫亮亮、王立新、提军科。本标准为首次发布。JC/T2460-2018钢筋混凝土预制构件装配而成的化粪池，包括池室、顶板和底板。3.2圆形池circular tank池室部位水平截面形状为圆形的预制钢筋混凝土化粪池。3.3矩形池rectangled tank池室部位水平截面形状为正方形或长方形的预制钢筋混凝土化粪池。3.4多边形池polygon tank池室部位水平截面断形状为非圆形和非矩形的预制钢筋混凝土化粪池。3.5装配池assembly tank由两个或两个以上化粪池装配而成的预制钢筋混凝土化粪池。3.6池室the tank chamber化粪池的主体部分。3.7顶板roof封闭池室的顶部平板。3.8底板1o0封闭池室的底部平板。4分类、标记和规格尺寸4.1分类预制钢筋混凝土化粪池（代号为PCST),池室按其形状分为：圆形（代号为C)、矩形（代号为S)、其他正多边形（代号为P)。预制钢筋混凝土化粪池按不同配筋方式分为钢筋混凝土化粪池（代号为G)、预应力钢筋混凝土化粪池（代号为Y)。预制钢筋混凝土化粪池按产品结构方式分为池室与底板一体（代号为HD)、池室与底板分体（代号为F)。预制钢筋混凝土化粪池产品形状和组合方式见附录A。4.2标记预制钢筋混凝土化粪池按池室形状、配筋方式、结构方式、规格尺寸和本标准号顺序进行标记。示例1：圆形、钢筋混凝土、池室与底板分体、池室内径2000m的预制钢筋混凝土化粪池，标记为：PCST-C-G-F-2000JC/T2460-2018示例2：矩形、预应力钢筋混凝土、池室与底板一体、池室内框长度3000m,池室内框宽度2000mm的预制钢筋混凝土化粪池，标记为：PCST-S-Y-H-30002000JC/T2460-2018示例3：等边六边形、钢筋混凝土、池室与底板一体、池室内框边长3460m的预制钢筋混凝土化粪池，标记为：PCST-P-G-H-3460JC/T2460-20184.3规格尺寸2JC/T2460-2018预制钢筋混凝土化粪池的主要规格尺寸应符合表1的规定。表1规格尺寸单位为毫米形状规格（内框最大尺寸）最小壁厚顶、底板最小厚度D1000100150D1200120D1500150圆形D1800180200D2000200D2400220250D300027510001000120150正方形20002000150200(包括带倒角)2500250020025030003000矩形2000100015020030001000长方形(包括带倒角)30002000200250400020002204000300025030010002000150200其他正多边形200030002002503000-4000250300注1：预制钢筋混凝土化粪池有效高度推荐值为10002000，有效高度不包括池室顶、底板厚度。注2：经供需双方协商，也可以生产其他规格尺寸的化粪池产品。5一般规定5.1原材料5.1.1水泥宜采用通用水泥，也可采用抗硫酸盐硅酸盐水泥。水泥性能应分别符合GB175、GB748的规定。5.1.2细集料宜采用中粗砂，砂子的质量要求应符合GB/T14684的规定。5.1.3粗集料宜采用人工碎石或卵石，石子的最大粒径不应大于池壁厚度或顶板厚度的1/3，石子的其他质量应符合GB/T14685的规定。5.1.4混凝土允许使用外加剂或渗合料。所掺渗外加剂或掺合料不应对产品产生有害影响。掺加外加剂时，应符合GB8076的规定：掺加掺合料时，应符合GB/T1596、GB/T18046等相应标准的规定。3
