温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
风电叶片用芯材
夹芯板面层剥离强度的测定
GBT
31294-2014
叶片
用芯材
夹芯板
面层
剥离
强度
测定
31294
2014

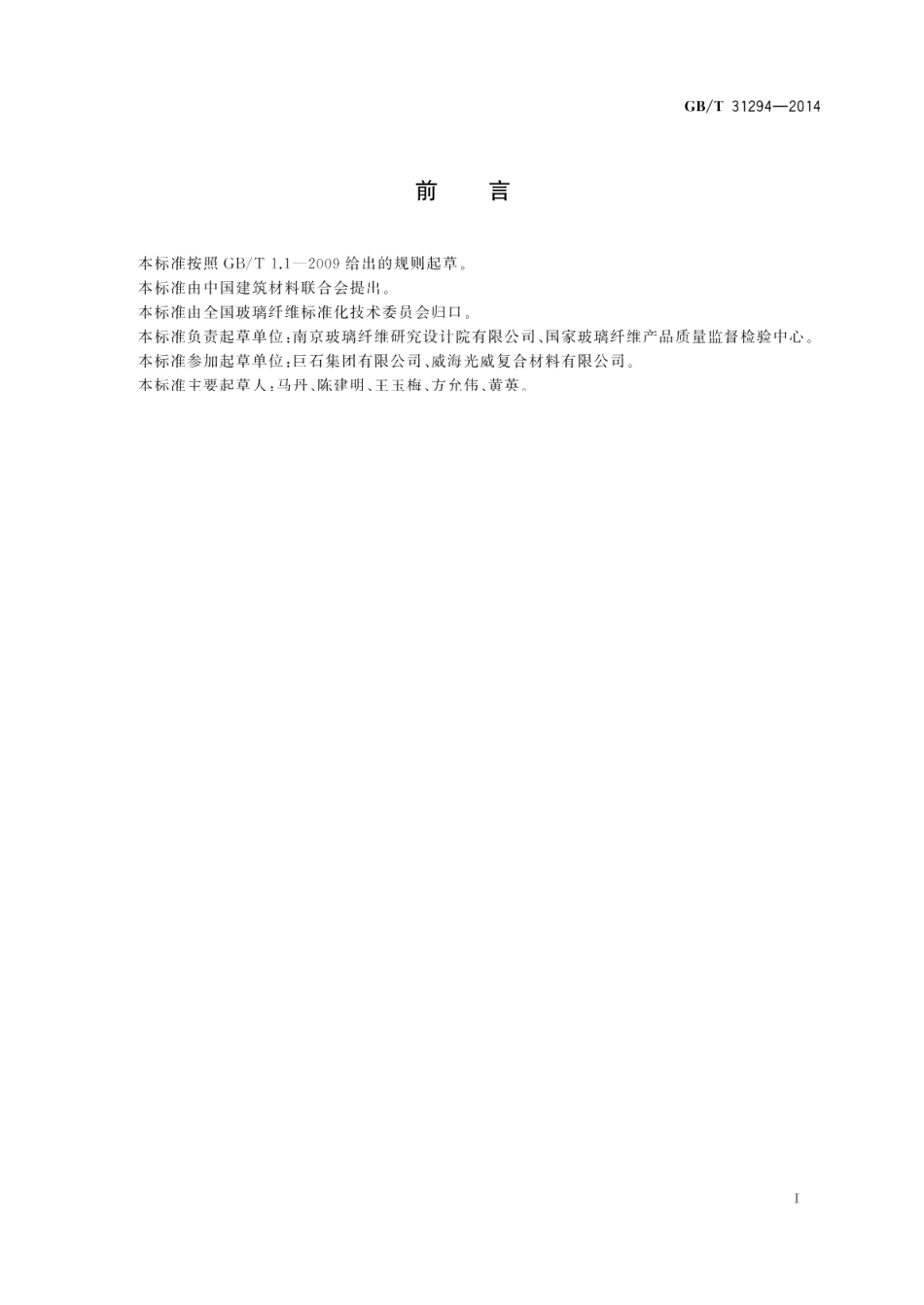

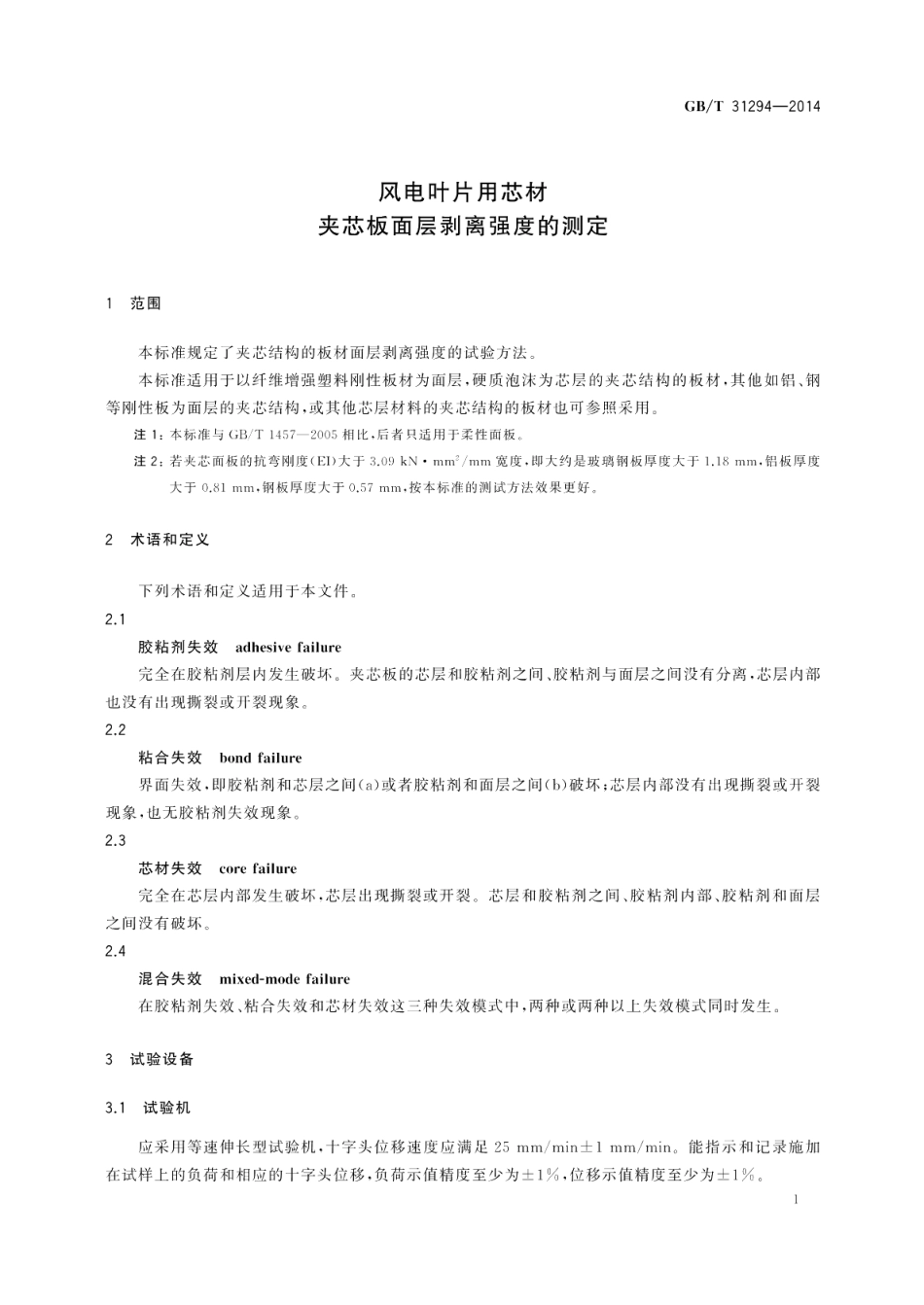

GB/T31294一2014前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国玻璃纤维标准化技术委员会归口。本标准负责起草单位:南京玻璃纤维研究设计院有限公司、国家玻璃纤维产品质量监督检验中心。本标准参加起草单位:巨石集团有限公司、威海光威复合材料有限公司。本标准主要起草人:马丹、陈建明、王玉梅、方允伟、黄英。GB/T31294-2014单位为毫米1520.5510.5S0FIS01251图2试样形状及尺寸4.3试样制备,应用胶粘剂将夹具与试样牢靠地连接在一起,若采用高温固化应确保固化温度不损伤芯层,如图3所示。胶粘剂粘结侧视图(侧山)则视图(端头)说明:P一加载载荷,单位为牛顿(N)。图3夹具与试样连接示意图5调湿试验前,试样应在温度(23士2)、相对湿度(50士10)%的环境下放置至少6h。并在该条件下进行试验6试验步骤6.1用销钉将带有试样的夹具连接到试验机上,要保证在加载过程中夹具能自由摆动。6.2启动试验机,以25mm/min的速率对试样加载至破坏,并记录负荷一伸长曲线。6.3取下试样,观察并记录破坏模式。如果发生粘合失效,应标明是类型()或(b)(见2.2):如果发生混合失效,目测估计每种失效模式占总体破坏面积的百分比,并在报告中给出。3
