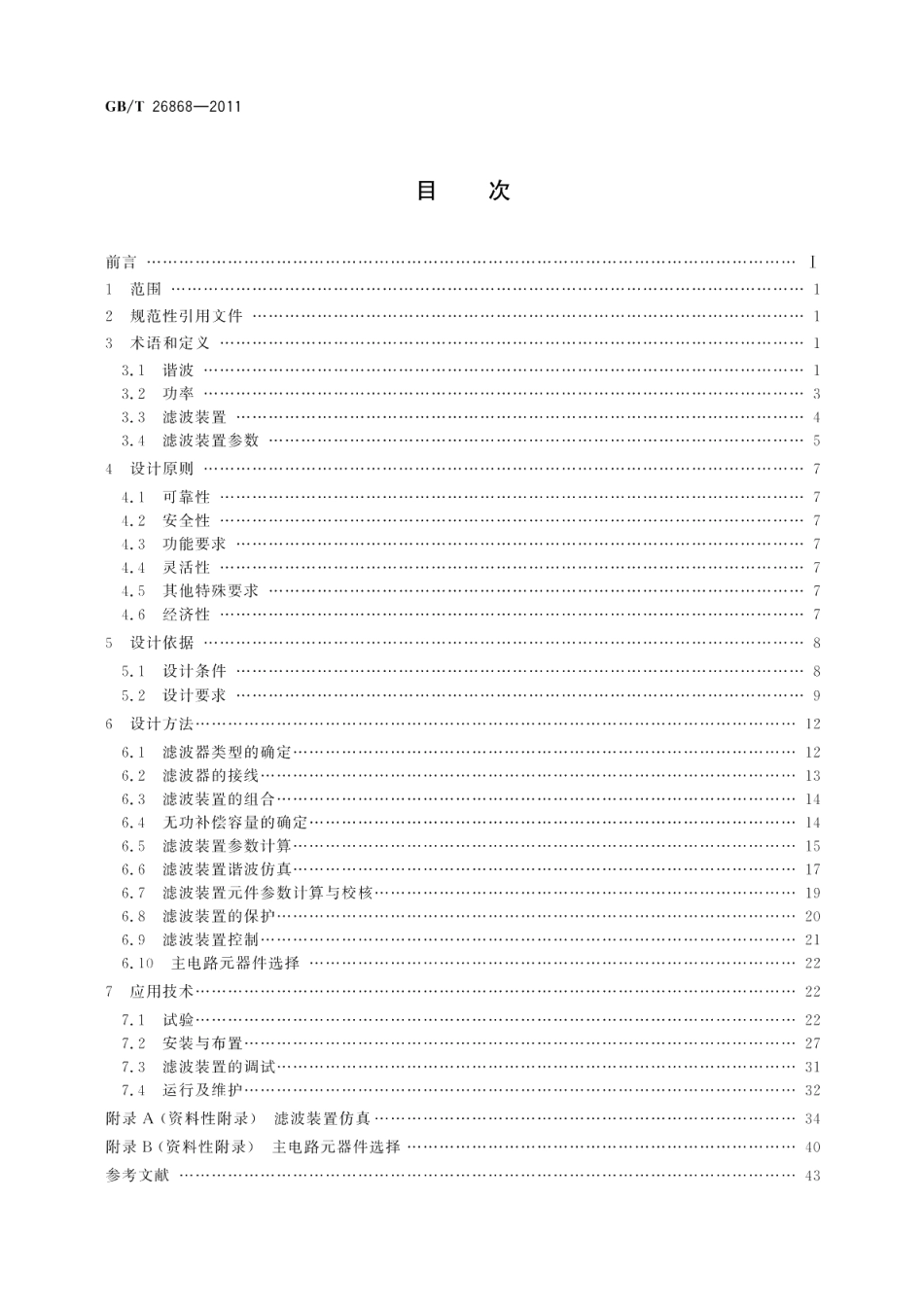

GB/T26868-2011目次前言I1范围12规范性引用文件3术语和定义】3.】谐波3.2功率3.3滤波装置43.4滤波装置参数54设计原则4.1可靠性4.2安全性74.3功能要求74.4灵活性74.5其他特殊要求74.6经济性5设计依据5.1设计条件5.2设计要求6设计方法126.1滤波器类型的确定6.2滤波器的接线136,3滤波装置的组合146.4无功补偿容量的确定146.5滤波装置参数计算156.6滤波装置谐波仿真176.7滤波装置元件参数计算与校核196.8滤波装置的保护206.9滤波装置控制216.10主电路元器件选择227应用技术227.】试验227.2安装与布置277.3滤波装置的调试317.4运行及维护.32附录A(资料性附录)滤波装置仿真34附录B(资料性附录)主电路元器件选择40参考文献43GB/T26868-2011高压滤波装置设计与应用导则1范围本标准对高压无源电力滤波装置进行了定义、分类，规定了设计原则、设计依据、设计方法、应用技术的基本内容等。本标准适用于工频50Hz、额定电压为1000V及以上至110kV及以下高压无源电力滤波装置（以下简称滤波装置)。滤波装置的设计与应用，除应符合本导则的规定外，尚应符合国家现行的有关标准、规范的规定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1984高压交流断路器(GB1984一2003，IEC62271-100:2001,MODGB1985高压交流隔离开关和接地开关(GB1985一2004，IEC62271-102:2002,MOD)GB39063.6kV40.5kV交流金属封闭开关设备和控制设备(GB3906一2006，IEC62271200:2003,M0D)GB4208外壳防护等级(1P代码)(GB4208一2008，IEC60529:2001,IDT)GB/T11022高压开关设备和控制设备标准的共用技术要求(GB/T11022一1999，eqv IEC60694:1996)GB/T12325电能质量供电电压偏差GB/T14549一1993电能质量公用电网谐波GB/T16927.1高电压试验技术第一部分：一般试验要求(GB/T16927.1一1997，eqv IEC600601:1989)GB/T16927.2高电压试验技术第二部分：测量系统(GB/T16927.2一1997.e1vIEC60060-2:1994)GB50227并联电容器装置设计规范3术语和定义下列术语和定义适用于本文件。3.1谐波3.1.1公共连接点point of common couplingPCC用户接入公用电网的连接处。3.1.2谐波测量点harmonic measurement points对电网的公共母线和电力线路或用户母线和供电线路以及有关设备或装置进行谐波测量的特1
