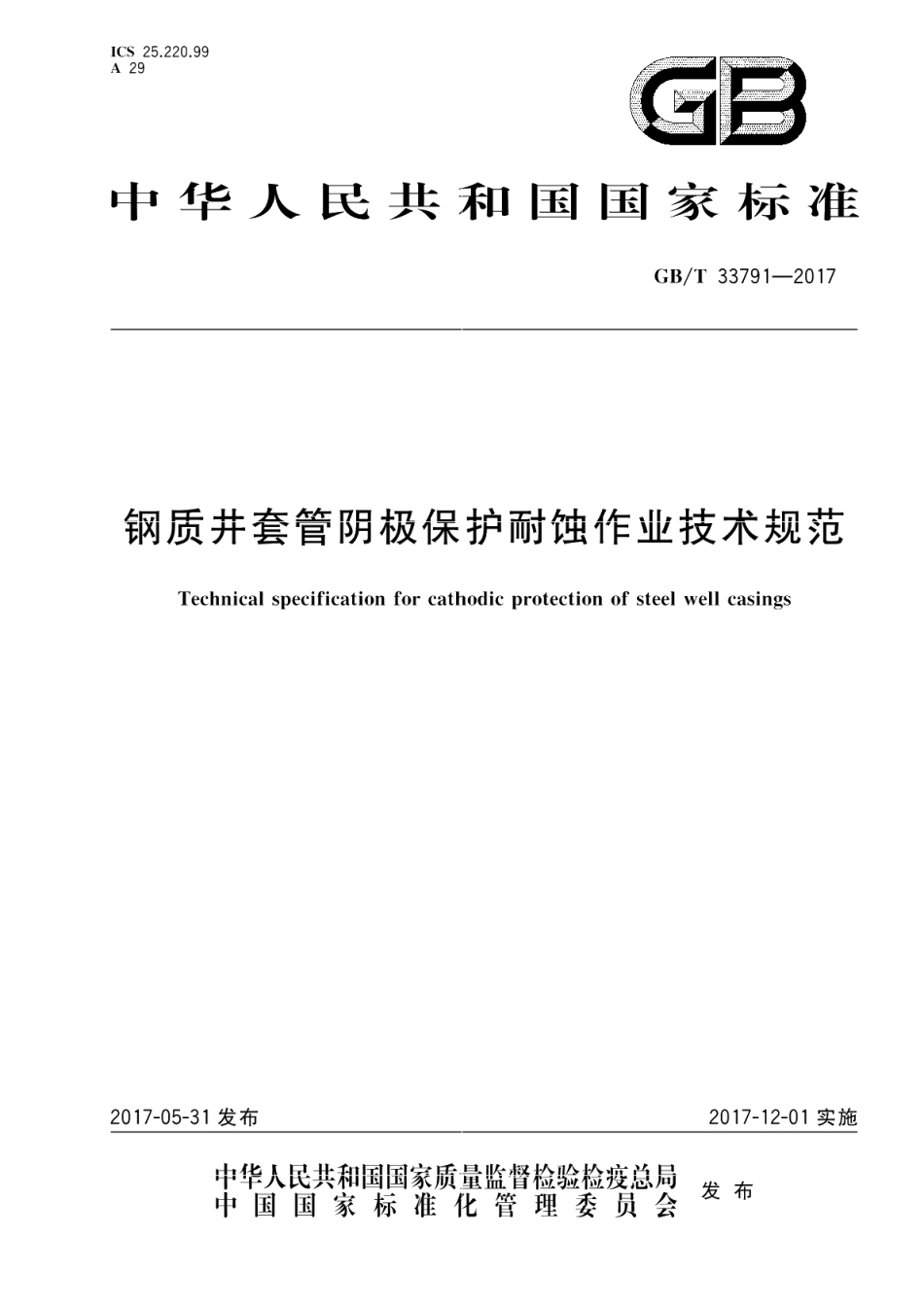

钢质井套管阴极保护耐蚀作业技术规范 GBT 33791-2017.pdf

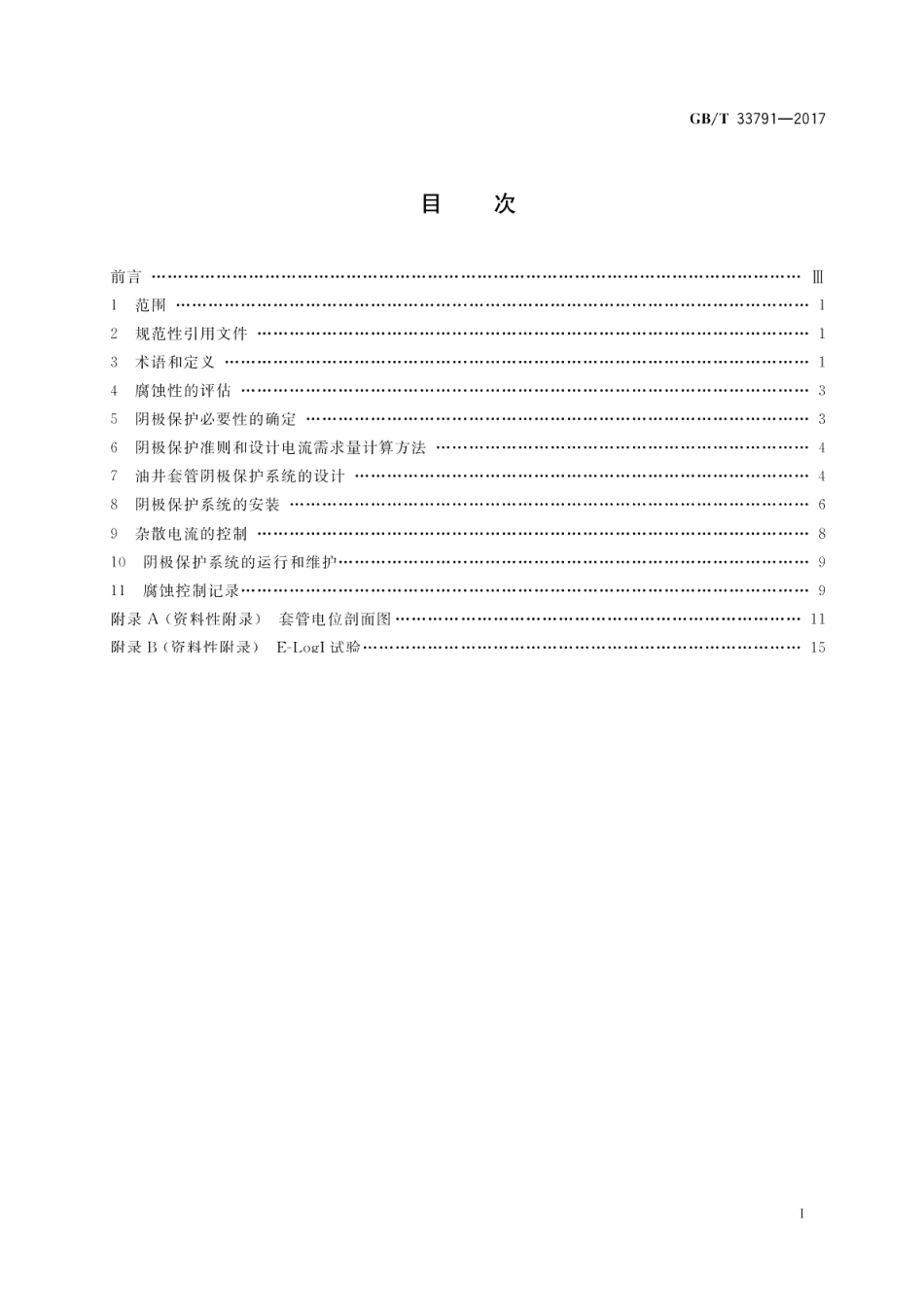

GB/T33791-2017目次前言】范闱2规范性引用文件13术语和定义,14腐蚀性的评估5阴极保护必要性的确定6阴极保护准则和设计电流需求量计算方法47油井套管阴极保护系统的设计48阴极保护系统的安装69杂散电流的控制10阴极保护系统的运行和维护】腐蚀控制记录附录A(资料性附录)套管电位剖面图11附录B(资料性附录)E-LogI试哈151GB/T33791-2017钢质井套管阴极保护耐蚀作业技术规范1范围本标准规定了油、气井钢质套管外表面阴极保护的确定、准则和通用要求。本标准适用于油、气井钢质套管外表面阴极保护系统。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T21448一2008埋地钢质管道阴极保护技术规范GB/T50698理地钢质管道交流干扰防护技术标准SY/T0017埋地钢质管道直流排流保护技术标准BS EN 15l12油井套筒防外部腐蚀用阴极保护(External cathodic protection of well casings)NACE RPO186油井钢质套管外表面阴极保护的应用(Application of cathodic protection for ex-ternal surfaces of steel well casings)3术语和定义下列术语和定义适用于本文件3.1套管casing从地表下人已钻井眼作衬壁的钢管。3.2接箍coupling用于连接两根带螺纹管子并具有内螺纹的圆筒体。3.3自然电位self-potential在开路条件下电解质中金属表面相对于参比电极的电位，在本标准中指施加阴极保护前电解质中金属构筑物相对于参比电极的电位。3.4管地电位pipe-to-soil potential管道相对于其相邻土壤等电解质的电位。3.5阴极保护cathodic protection通过使金属表面成为电化学电池的阴极来碱少金属表面腐蚀的技术。3.6阳极anode电化学电池中发生氧化反应（即失去电子的反应）的电极。1
