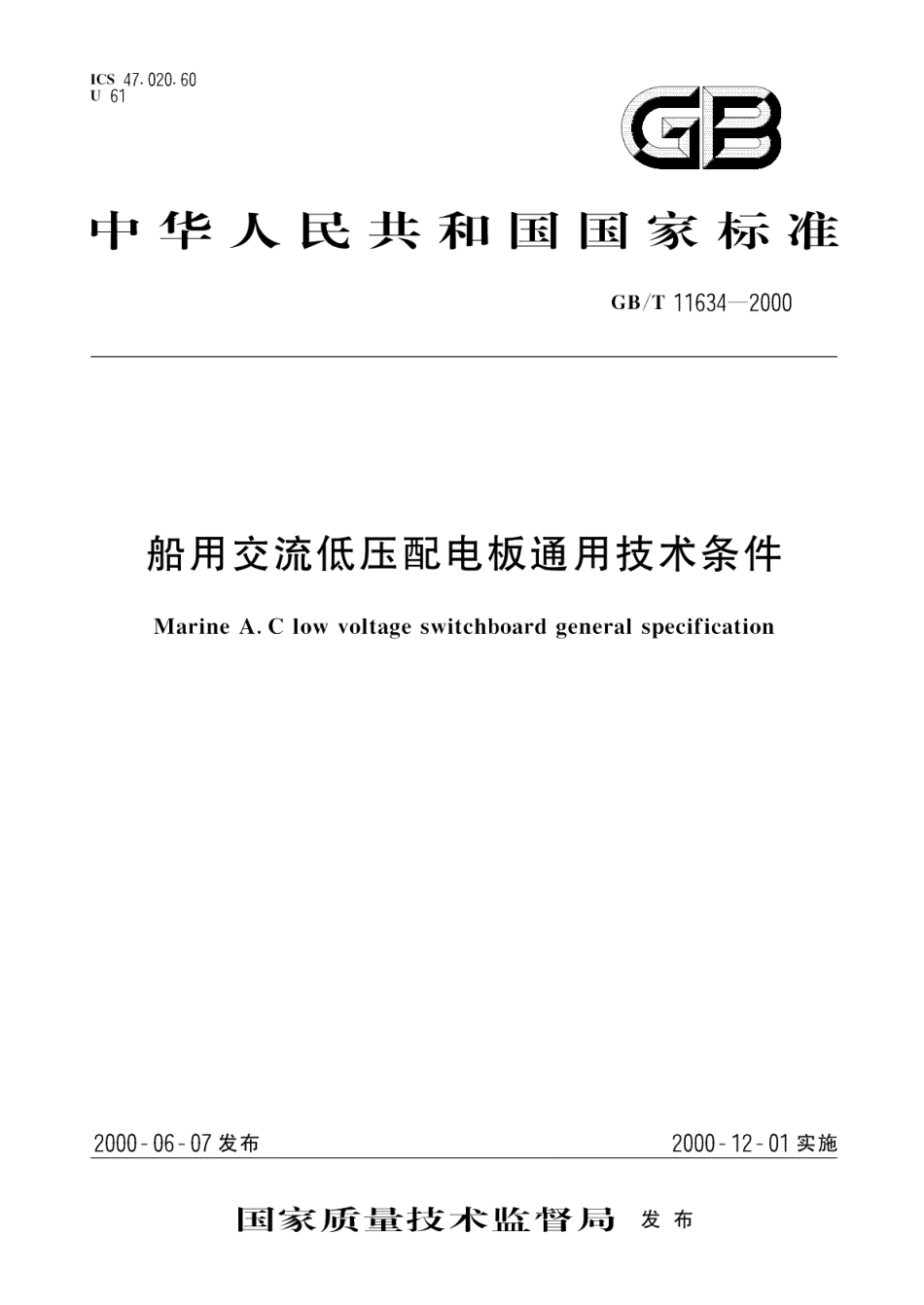

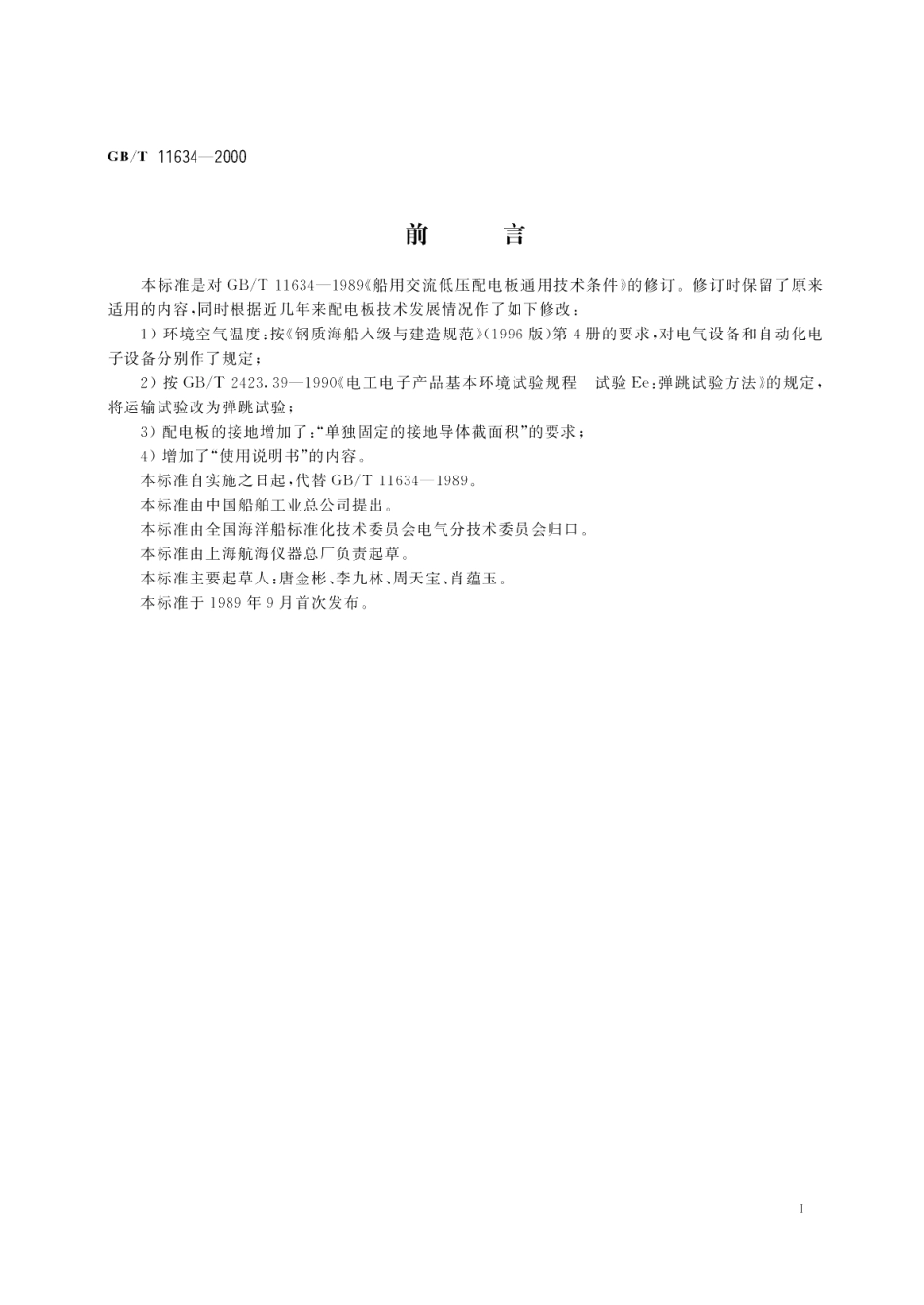

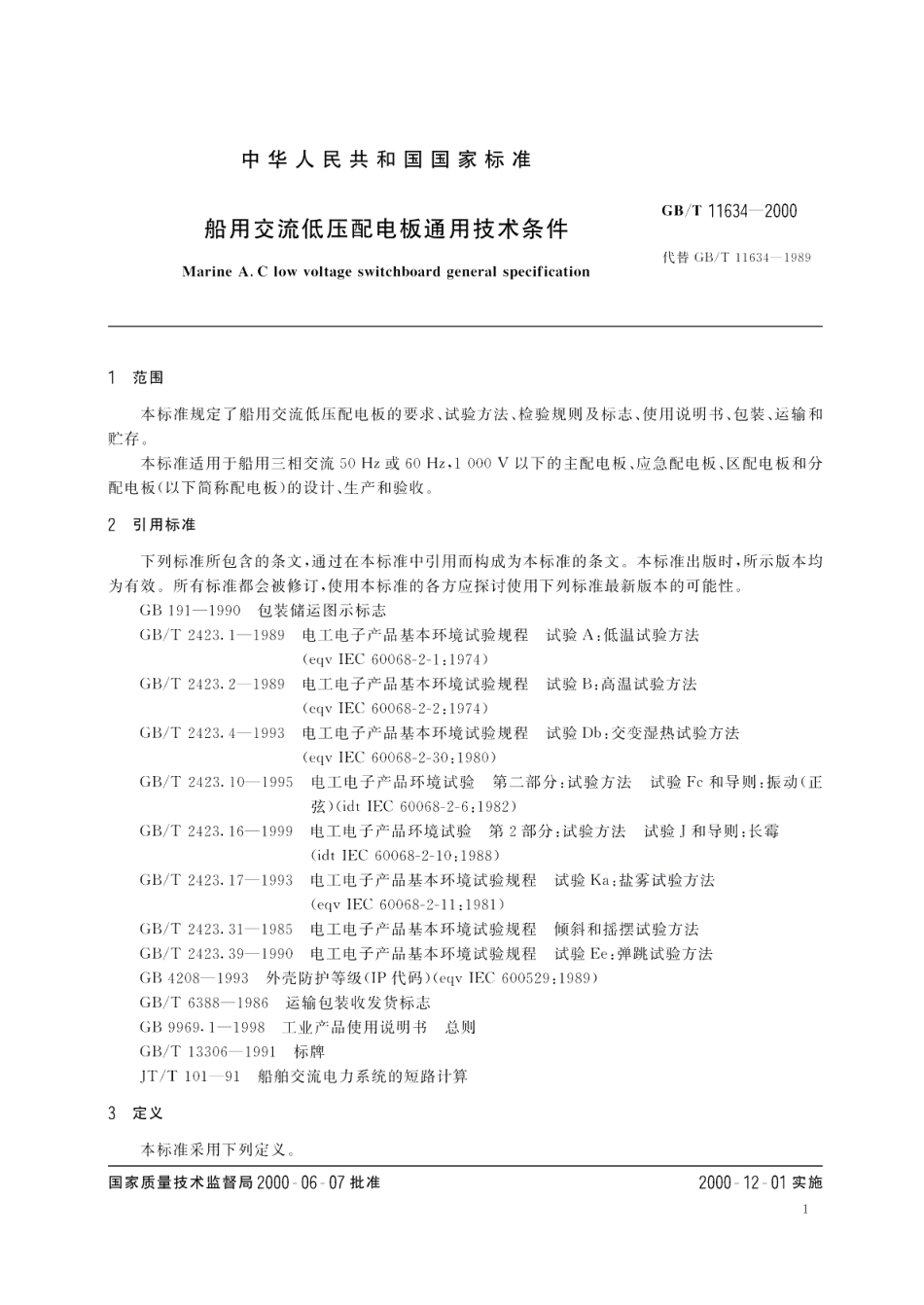

船用交流低压配电板通用技术条件 GBT 11634-2000.pdf

GB/T11634-2000表2电压和频率波动瞬态备稳态设参数%恢复时间%电压-10+6201.5一般设备频率5105由蓄电池充电期间接于蓄电池电压-25+30供电的设备充电期间不接于蓄电池电压-25-+204.2结构42.1配电板的结构型式，一般为垂直、自立、固定面板式，小型配电板也可以为壁挂式。4.2.2配电板外壳一般采用厚度不小于1.2mm的优质冷轧薄钢板制造，必要的测量仪器仪表应安装在易操作易观察的位置。构架、底座、面板及盖板应平整坚固和有足够的机械强度，并采用能承受一定的机械、电气和热应力的材料制成。活动门应设有止动器。各零部件的边缘及开孔应光滑无毛刺、无裂口。所有焊接处须均匀牢周，且无明显的变形和焊损缺陷。4.2.3配电板上使用的紧固件，应使用耐腐蚀材料或经防腐蚀处理的碳素钢制成：作导电用的紧固件应采用铜质材料。4.2.4配电板的顶部防护等级应达到IP22的要求。但若配电板安装在干燥控制室中，配电板的后面和上方不设有水、油及蒸汽管、油柜以及其他液体容器时，则其顶部的防护等级可为IP21。配电板的两侧应有不低于防护等级IP2X的防护措施。当配电板额定电压大于500V时，其背面还应有不低于防护等级IP2X的防护措施。4.2.5配电板前后应装有坚固的绝缘扶手，若配电板的后面是开启的，则其后面的绝缘扶手必须水平安装。4.2.6电缆一般从底部进入配电板，如有特殊需要，也可从顶部进入。4.2.7对地电压或工作电压大于50V,其裸露部分不应安装在面板上。4,2.8配电板内外表面一般喷涂相同颜色的无反光涂料，颜色可由用户任意选择，其涂层应牢固、色泽应均匀、表面应平滑。4.2.9配电板上的金属构件，除其材料本身有较好的耐腐蚀性能外，均应有可靠的保护层。4.2.10配电板上应设置可卸式的吊装件，吊装件应有足够的强度。配电板底部应设置有足够强度的底座。4.3电气元器件的选择和安装4.3.1配电板用的电气元器件及装置的额定电压、额定电流、短路强度、分断能力、使用寿命等参数应适合指定的用途。4.3.2配电板用的电气元件应牢固地安装在构架或面板上，并有防松措施，便于操作和维修。与元器件直接连接在一起的裸露带电导体和接线端子的电气间隙和爬电距离至少应符合这些元器件自身的有关要求。4.3.3额定电压大于500V系统用的接线端子与较低电压的接线端子应明显地隔开，并作醒目标记。4.3.4额定电压不同的熔断器，应尽量分开安装，当熔断器的额定电压高于500V,而其熔断器座能插入较低额定电压的熔断器时，则应设置专用警告标牌。如：“当心，只能用660V熔断器！”等。4.4汇流排4.4.1配电板的汇流排和连接导体应使用铜质的制品，其电气连接表面应平整光滑，并进行防腐蚀和氧化处理。4.4.2汇流排的连接处应有可靠的防松措施，其允许温升见表3。3
