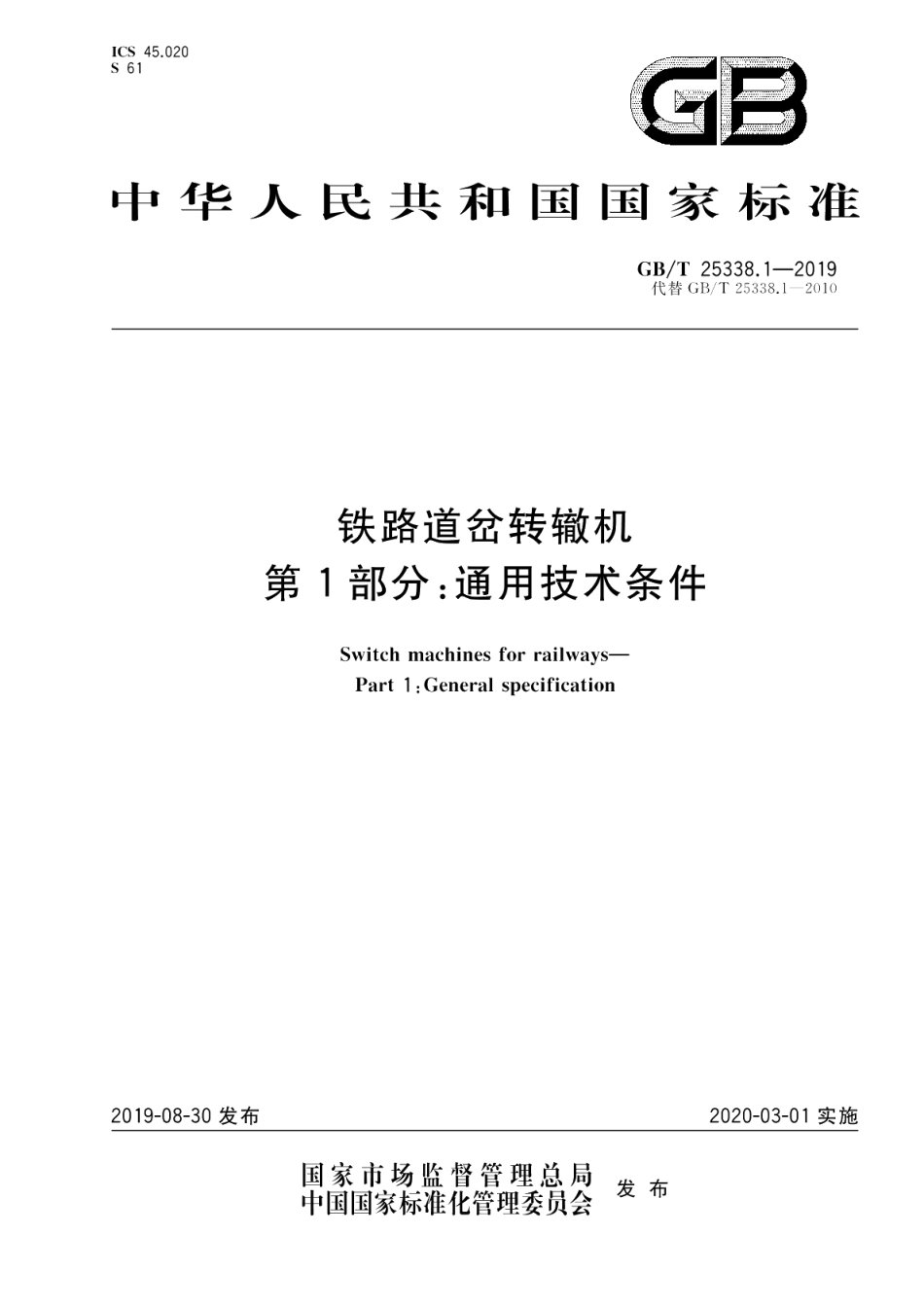

铁路道岔转辙机第1部分：通用技术条件 GBT 25338.1-2019.pdf

GB/T25338.1-2019铁路道岔转辙机第1部分：通用技术条件1范围GB/T25338的本部分规定了铁路道岔用电动、电液及电空转辙机（以下简称“转辙机”）的术语、分类、技术要求、检验规则、标志、包装、运输和贮存。本部分适用于转辙机的设计、制造及检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志(GB/T191一2008，IS()780:1997,M()D)GB/T755一2008旋转电机定额和性能(IEC60034-1:2004,IDT)GB/T2408一2008塑料燃烧性能的测定水平法和垂直法(IEC60695-11-10:1999,IDT)GB/T2423.16一2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉(IEC60068-2-10:2005,IDT)GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(IS()2859-1:1999,IDT)GB/T4208一2017外壳防护等级(IP代码)(IEC60529:2013.IDT)GB/T4942.1一2006旋转电机整体结构的防护等级(IP代码)分级(IEC60034-5:2000,IDT)GB/T5171.1一2014小功率电动机第1部分：通用技术条件3术语和定义下列术语和定义适用于本文件3.1锁闭locking通过机构将转辙机动作杆或表示杆锁在终端位置。3.2外锁闭装置external locking equipment通过转辙机转换并直接把尖轨与基本轨、心轨与翼轨锁闭在一起的机械装置。3.3挤岔表示杆detector of trailing movement转辙机内能检查道岔状态的杆件。注：挤岔时，该杆件能断开转辙机的表示接点。3.4锁闭杆locking bar转辙机内能检查道岔密贴状态并对道岔的可动部分具有第二锁闭功能的杆件。1GB/T25338.1-20193.5锁闭表示杆locking-and-detecting bar转辙机内具有第二锁闭功能并能检查道岔状态的杆件。注：挤岔时，该杆件能断开转辙机的表示接点。3.6动作次数throwing movements转辙机从动程的一个终端位置转换至另一终端位置的次数。3.7额定转换力rated throwing force转辙机动作杆或活塞杆伸出或拉入运动时规定的输出力。3.8额定电压rated voltage直流转辙机在给出额定转换力条件下转换时，电动机端的最低电压。3.9电源电压supply voltage电源屏输出给转辙机的电压。3.10动作时间switching time转辙机从电动机（电动、电液）或电磁换向阀（电空）通电开始，由一个终端位置转换至另一个终端位置及表示接点接通的时间。4分类4.1转辙机按动作时间分类转辙机按动作时间分类见表1。表1动作时间种类低速转辙机6中速转辙机3-6快速转辙机0.84.2转辙机按额定转换力分类转辙机按额定转换力分类见表2。表2额定转换力种类kN大转换力转辙机6普通转换力转辙机36小转换力转辙机3
