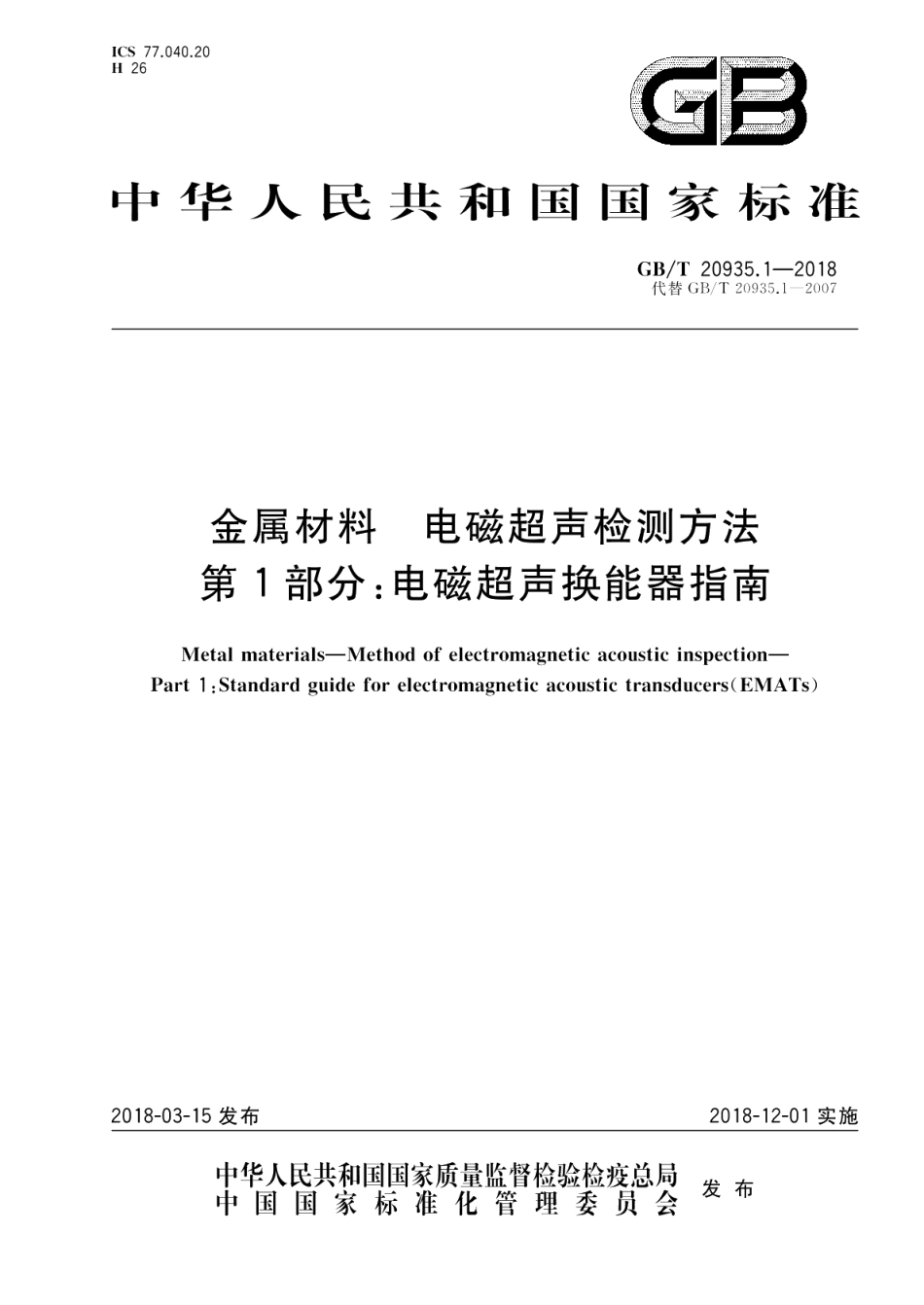

金属材料 电磁超声检测方法 第1部分：电磁超声换能器指南 GBT 20935.1-2018.pdf

GB/T20935.1-2018金属材料电磁超声检测方法第1部分：电磁超声换能器指南1范围GB/T20935的本部分给出了使用电磁超声换能器(EMATs)进行超声检测的意义和用途、应用条件、标定、原理和系统配置指南。本部分为确认电磁超声换能器在特定应用中的有效性提供基本参考。注：本部分不包含电磁超声换能器特殊应用的详细方法，不提倡未经充分试验就将电磁超声换能器用于实际检测。在附录A中简要介绍了电磁超声换能器的一些应用实例。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T9445无损检测人员资格鉴定与认证GB/T11259无损检测超声检测用钢参考试块的制作和控制方法GB/T12604.1无损检测术语超声检测GB/T12604.6无损检测术语涡流检测JB/T10062超声探伤用探头性能测试方法3术语和定义GB/T12604.1和GB/T12604.6界定的以及下列术语和定义适用于本文件。3.1电磁超声换能器electromagnetic acoustic transducer;EMATs在磁场中进行电能-声能转换的电磁装置。3.2洛伦兹力Lorentz.forces电流在磁场中所受的力。注：洛伦兹力垂直于磁场和电流方向，与电机的原理相同。3.3磁致伸缩力magnetostrictive forces铁磁性材料在磁化时，磁畴壁移动产生的力。3.4回折线圈meander coil周期绕制的不相交且有均匀间距的电磁超声换能器线圈。3.5扁平（螺旋）线圈pancake(spiral)coil螺旋形绕制的具有均匀间距的电磁超声换能器线圈1
