钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GBT 223.69-2008.pdf

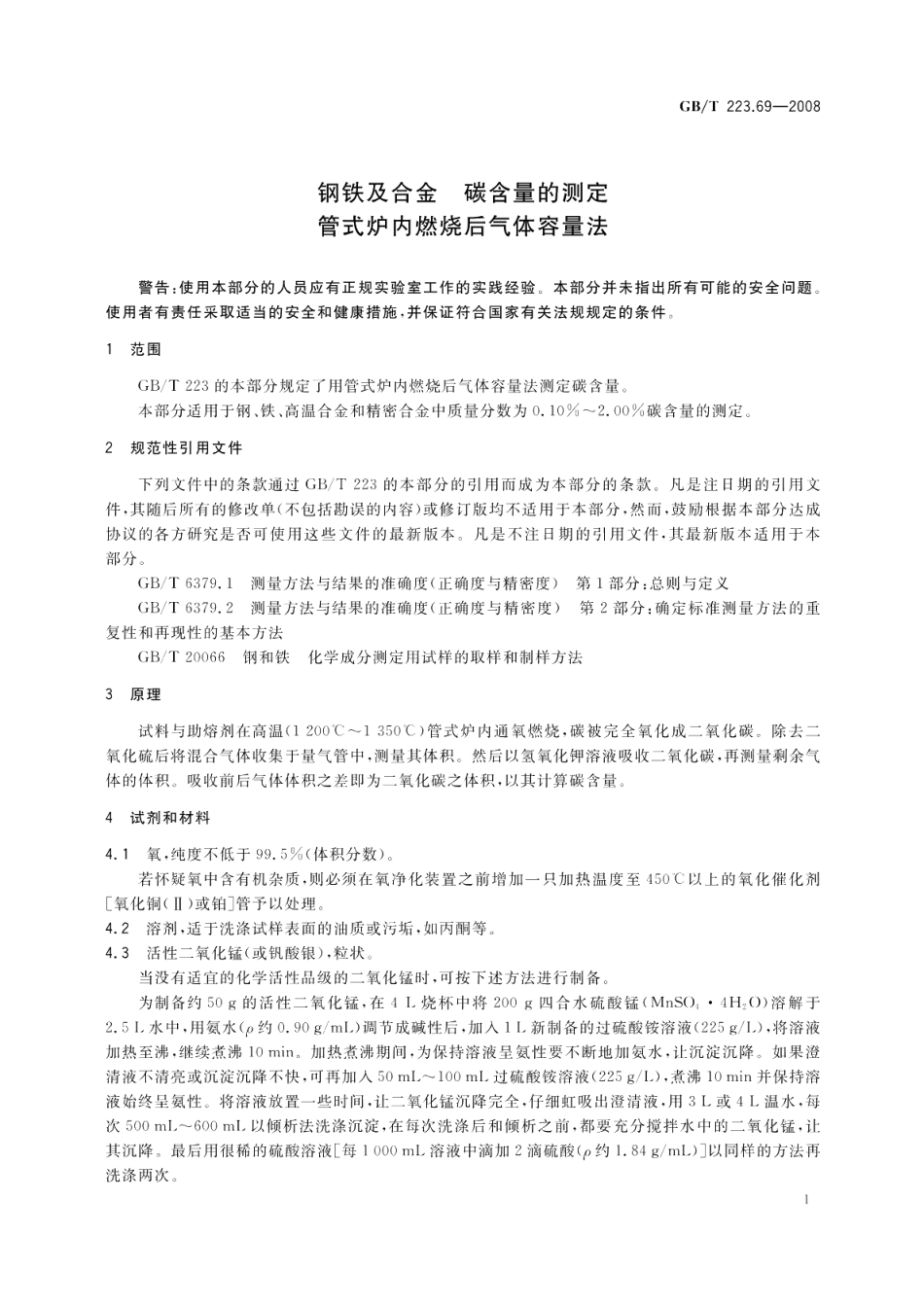

GB/T223.69-2008在这期间，准备一只口径15cm漏斗，另取一只直径5cm的滤盘放置于漏斗上，并在滤盘上铺上一薄层净化过的石棉浆（也可用布氏瓷漏斗代替滤盘）。在最后一次洗涤后，将二氧化锰移到过滤器上，用温水洗涤至无硫酸根离子为止，然后将其放于瓷盘上，在105的烘箱中烘干。在研钵中将二氧化锰研细以便它通过孔径0.8mm的筛，再于105下充分烘干。4.4高锰酸钾-氢氧化钾溶液，称取30g氢氧化钾溶于70mL高锰酸钾饱和溶液中。4.5硫酸封闭溶液，1000ml,水中加1ml.硫酸(p约1.84g/ml),滴加数滴的甲基橙溶液(1g/1),至呈稳定的浅红色。4.6氯化钠封闭溶液，称取26g氯化钠溶于74mL水中，滴加数滴的甲基橙溶液(1g/L),滴加硫酸(1十2)至呈稳定的浅红色。4.7助熔剂，锡粒、铜、氧化铜、五氧化二钒、铁粉。各助溶剂中碳的含量一般都不应超过质量分数为0.0050%。使用前应做空白试验，并从试料的测定值中扣去。4.8玻璃棉。5仪器与设备分析中，除下列规定外，仅用通常的实验室仪器、设备。仪器与设备装置见图1。10131一乳瓶：2一分压表（带流量计和缓冲阀）：3缓冲瓶：4洗气瓶1：5洗气瓶：6一干燥塔：7供氧活塞：8一玻璃磨口塞：9一管式炉：10一温度控制器（或调压器）：11一球形干燥管：12一除硫管：13一容量定碳仪（包括蛇形管a,量气管b、水准瓶c,吸收器d、小活塞e,三通活塞）：14一瓷管：15瓷舟。图1仪器与设备图2
