银氧化锡电触头材料化学分析方法 GBT 24268-2009.pdf

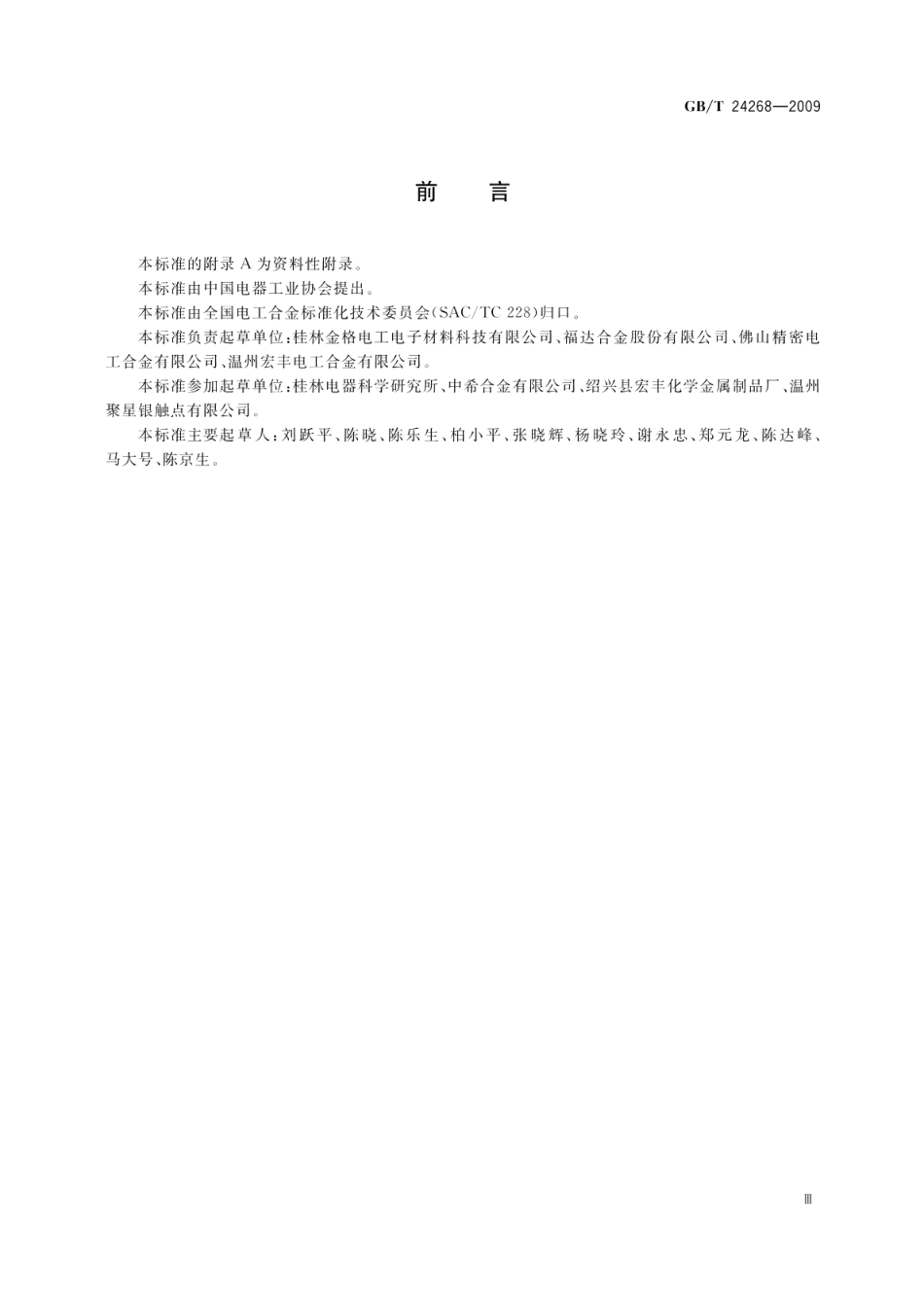

GB/T24268-2009前言本标准的附录A为资料性附录。本标准由中国电器工业协会提出。本标准由全国电工合金标准化技术委员会(SAC/TC228)归口。本标准负责起草单位：桂林金格电工电子材料科技有限公司、福达合金股份有限公司、佛山精密电工合金有限公司、温州宏丰电工合金有限公司。本标准参加起草单位：桂林电器科学研究所、中希合金有限公司、绍兴县宏丰化学金属制品厂、温州聚星银触点有限公司。本标准主要起草人：刘跃平、陈晓、陈乐生、柏小平、张晓辉、杨晓玲、谢永忠、郑元龙、陈达峰、马大号、陈京生。GB/T24268-2009银氧化锡电触头材料化学分析方法1范围本标准规定了银氧化锡或银氧化锡氧化钢电触头材料中银、锡、镍、锌、钢、铜和铋含量的测定方法。本标准适用于银氧化锡或银氧化锡氧化铟电触头材料中银、锡、镍、锌、铟、铜和铋含量的测定，测定范围为：80.00%一94.00%（银），3.00%13.00%（锡），0.03%1.00%（镍），0.05%一1.00%（锌），0.30%5.00%(铟)，0.20%1.00%（铜），0.20%1.50%（秘）。2银的测定2.1方法原理试料用硝酸分解后，以硫酸铁铵为指示剂，用硫氰酸钾标准滴定溶液滴定，硫氰酸根先与溶液中的银离子反应生成难溶的硫氰酸银白色沉淀，当银离子沉淀完全，过量一滴的硫氰酸根与三价铁离子反应生成红色的硫氰酸铁络合物，即为终点。2.2试剂2.2.1硝酸硝酸(1+1)。2.2.2硫氰酸钾标准滴定溶液硫氰酸钾标准滴定溶液c(KCNS)=0.O4mol/L。2.2.2.1配制称取约9.7g硫氰酸钾用水溶解后，稀释至2500mL,充分混合均匀，静置3天。2.2.2.2标定称取0.1000g纯银(99.99%)置于250ml.锥形瓶中，加10ml.硝酸(2.2.1)，于电炉上低温加热溶解，煮沸除尽黄烟，冷却至室温，加水至100mL,加5L硫酸铁铵(2.2.3)，用硫氰酸钾标准滴定溶液(2.2.2)滴定至淡红色为终点。每毫升硫氰酸钾标准滴定溶液相当于银的量按式(1)计算：C=(1）式中：-一纯银的质量，单位为克(g):V一滴定纯银所消耗硫氰酸钾标准滴定溶液的体积，单位为毫升(mL)。2.2.3硫酸铁铵溶液(20g/L)称取2g硫酸铁铵溶于100mL水中，滴加刚煮沸过的硝酸(2.2.1)至褐色褪去2.3分析步骤2.3.1测定环境测定环境应无盐酸雾2.3.2试料称取0.1g试料，精确至0.0001g。2.3.3测定2.3.3.1将试料(2.3.2)置于250ml的锥形瓶中，加10ml.硝酸(2.2.1)，置于电炉上低温加热，使试料完全溶解后煮沸除尽黄烟，冷却至室温。
