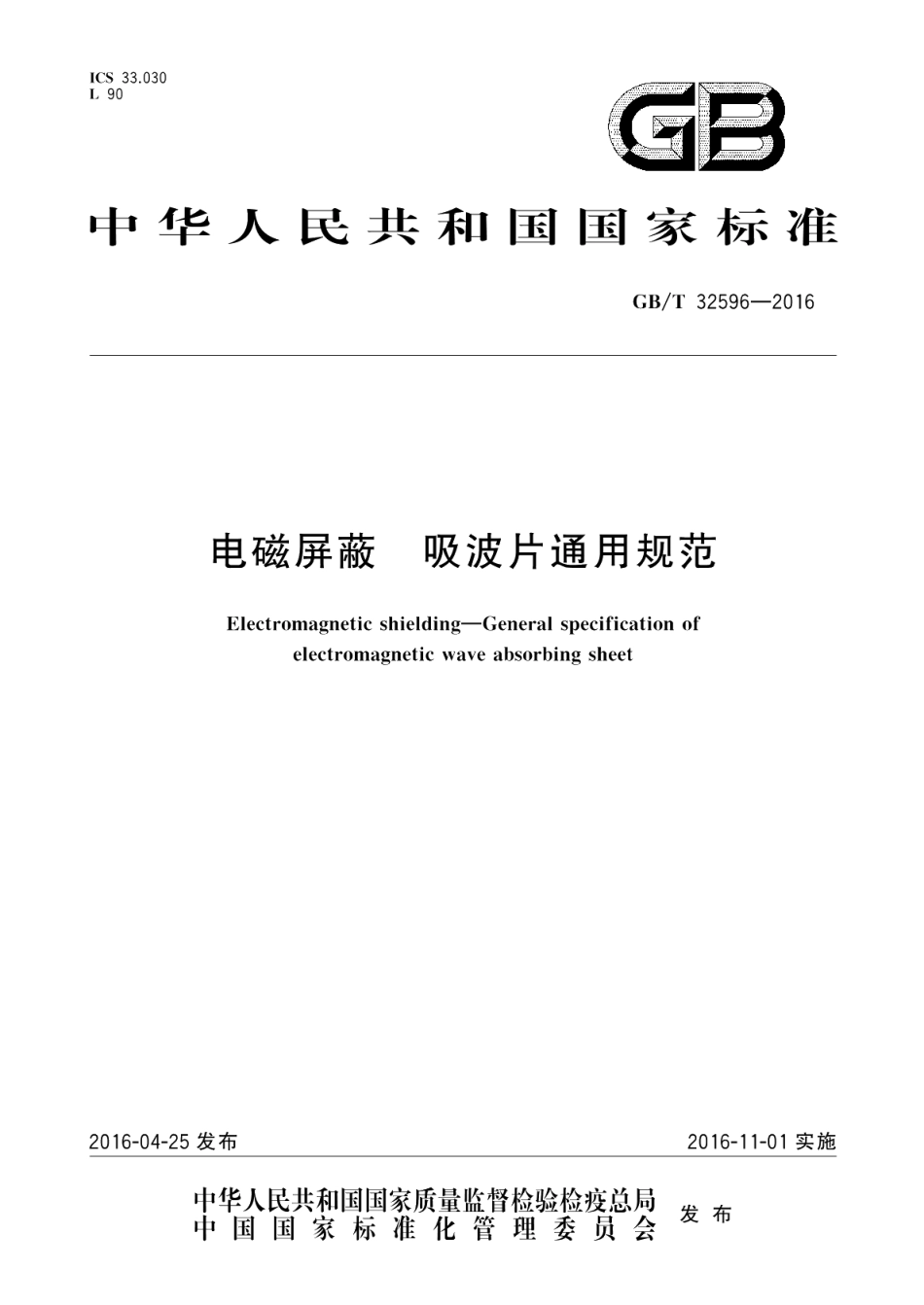

电磁屏蔽吸波片通用规范 GBT 32596-2016.pdf

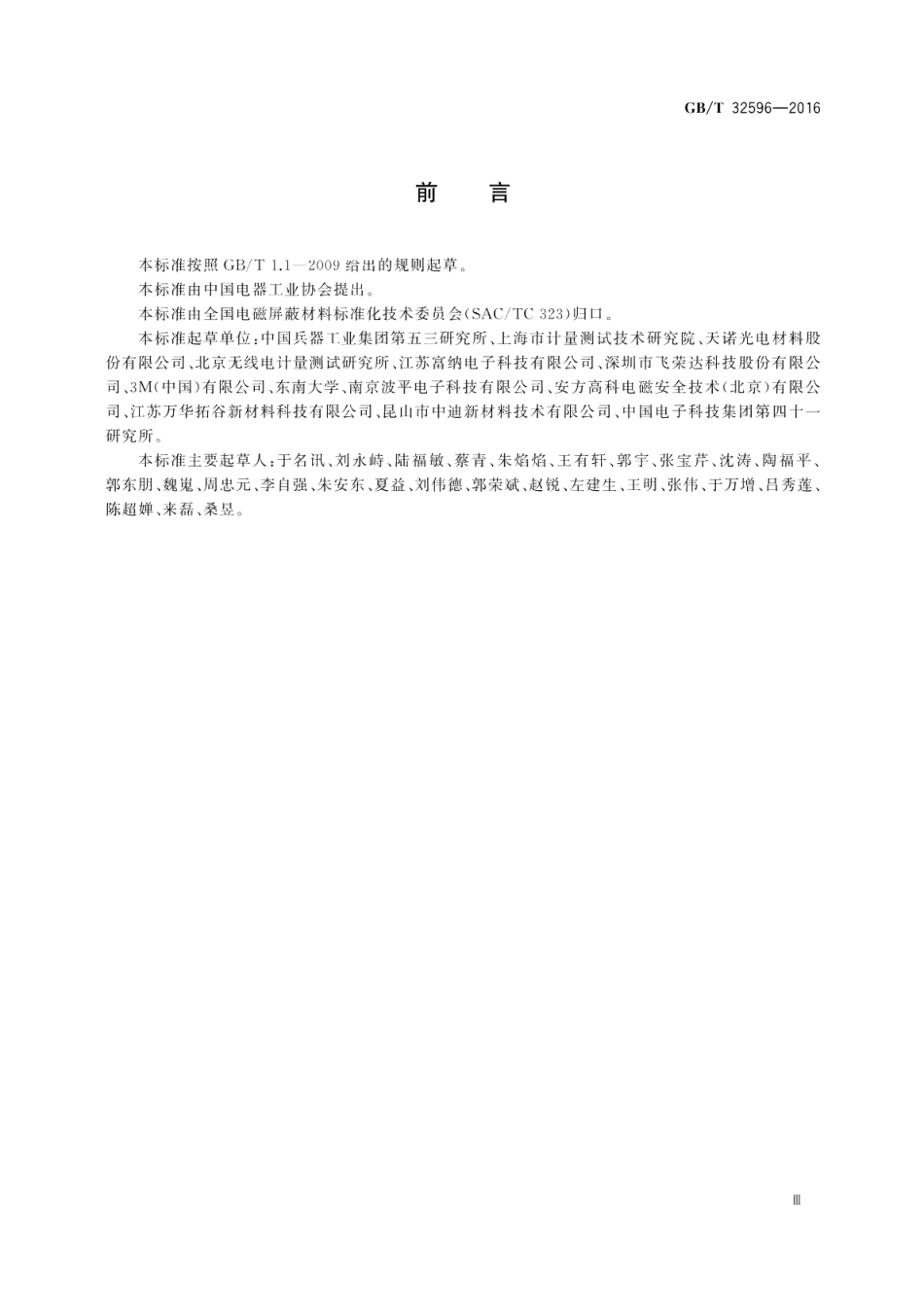

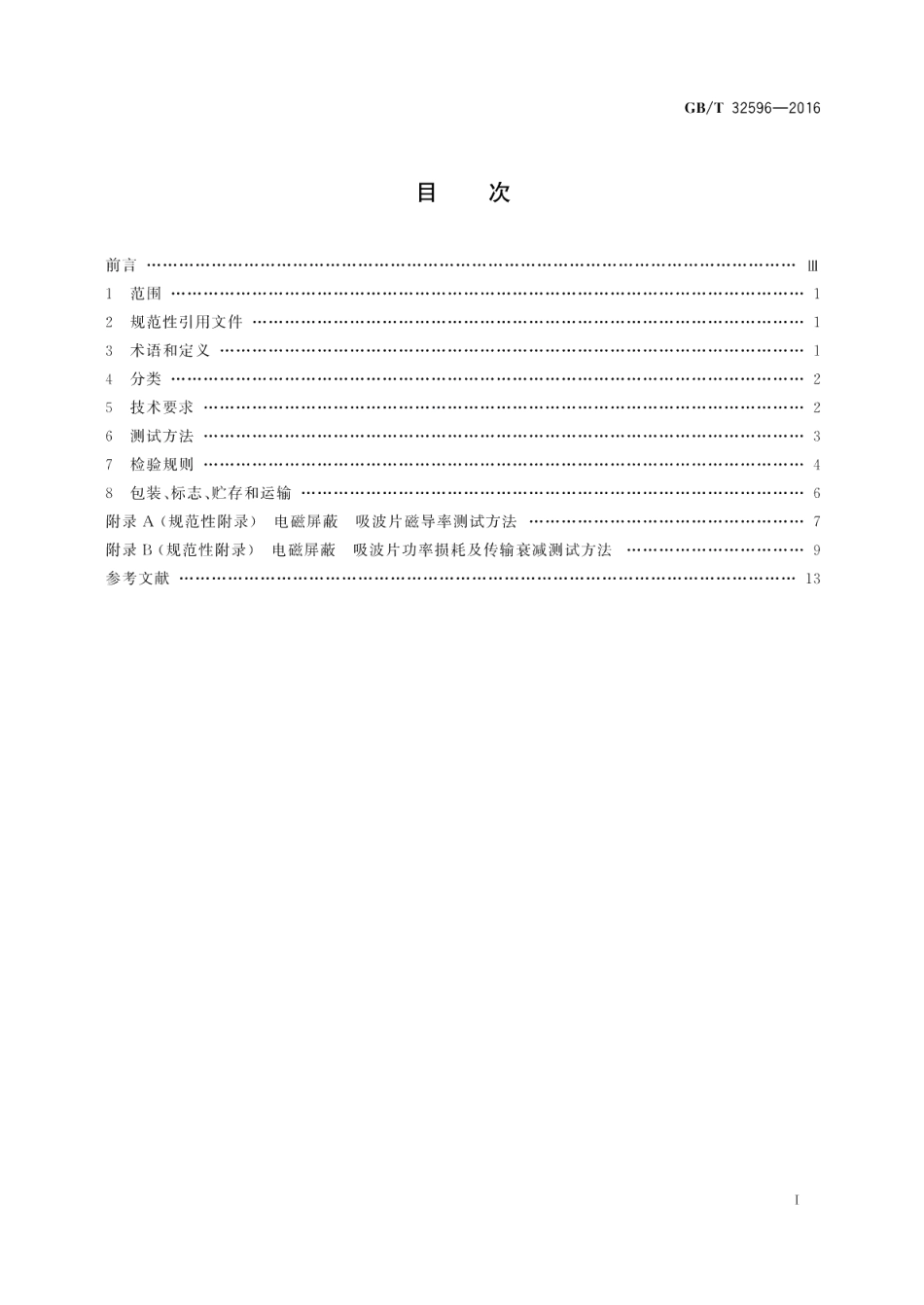

GB/T32596-2016目次前言1范围“2规范性引用文件13术语和定义14分类25技术要求26测试方法37检验规则8包装、标志、贮存和运输附录A(规范性附录)电磁屏蔽吸波片磁导率测试方法7附录B(规范性附录)电磁屏蔽吸波片功率损耗及传输衰减测试方法9参考文献3IGB/T32596-2016前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国电器工业协会提出。本标准由全国电磁屏蔽材料标准化技术委员会(SAC/T323)归口。本标准起草单位：中国兵器工业集团第五三研究所、上海市计量测试技术研究院、天诺光电材料股份有限公司、北京无线电计量测试研究所、江苏富纳电子科技有限公司、深圳市飞荣达科技股份有限公司、3M(中国)有限公司、东南大学、南京波平电子科技有限公司、安方高科电磁安全技术（北京）有限公司、江苏万华拓谷新材料科技有限公司、昆山市中迪新材料技术有限公司、中国电子科技集闭第四十研究所。本标准主要起草人：于名讯、刘水峙、陆福敏、蔡青、朱焰焰、王有轩、郭宇、张宝芹、沈涛、陶福平、郭东朋、魏嵬、周忠元、李自强、朱安东、夏益、刘伟德、郭荣斌、赵锐、左建生、王明、张伟、于万增、吕秀莲、陈超婵、来磊、桑昱。GB/T32596-2016电磁屏蔽吸波片通用规范1范围本标准规定了电磁屏蔽用固态片状吸波材料的术语和定义、分类、技术要求、测试方法、检验规则以及包装、标志、贮存和运输的要求。本标准适用于频率范围为10MHz40GHz的吸波片。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T26667一2011电磁屏蔽材料术语3术语和定义GB/T26667一2011界定的以及下列术语和定义适用于本文件。3.1吸波片electromagnetic wave absorbing sheet具备电磁波吸收能力，以吸收入射到它表面的电磁波能量为目的的片状材料。3.2反射衰减reflection attenuationR电磁波照射到材料表面后，反射功率和人射功率之比，R。可由式(1)计算。(P.R.=10 lg P:(1)式中：R。一反射衰减，单位为分贝(dB):P。一反射功率，单位为瓦(W):P,一人射功率，单位为瓦(W)。3.3传输衰减transmission attenuationT。电磁波照射到材料表面后，透射功率和入射功率之比，T。可由式(2)计算。T.-10s:)(2）
