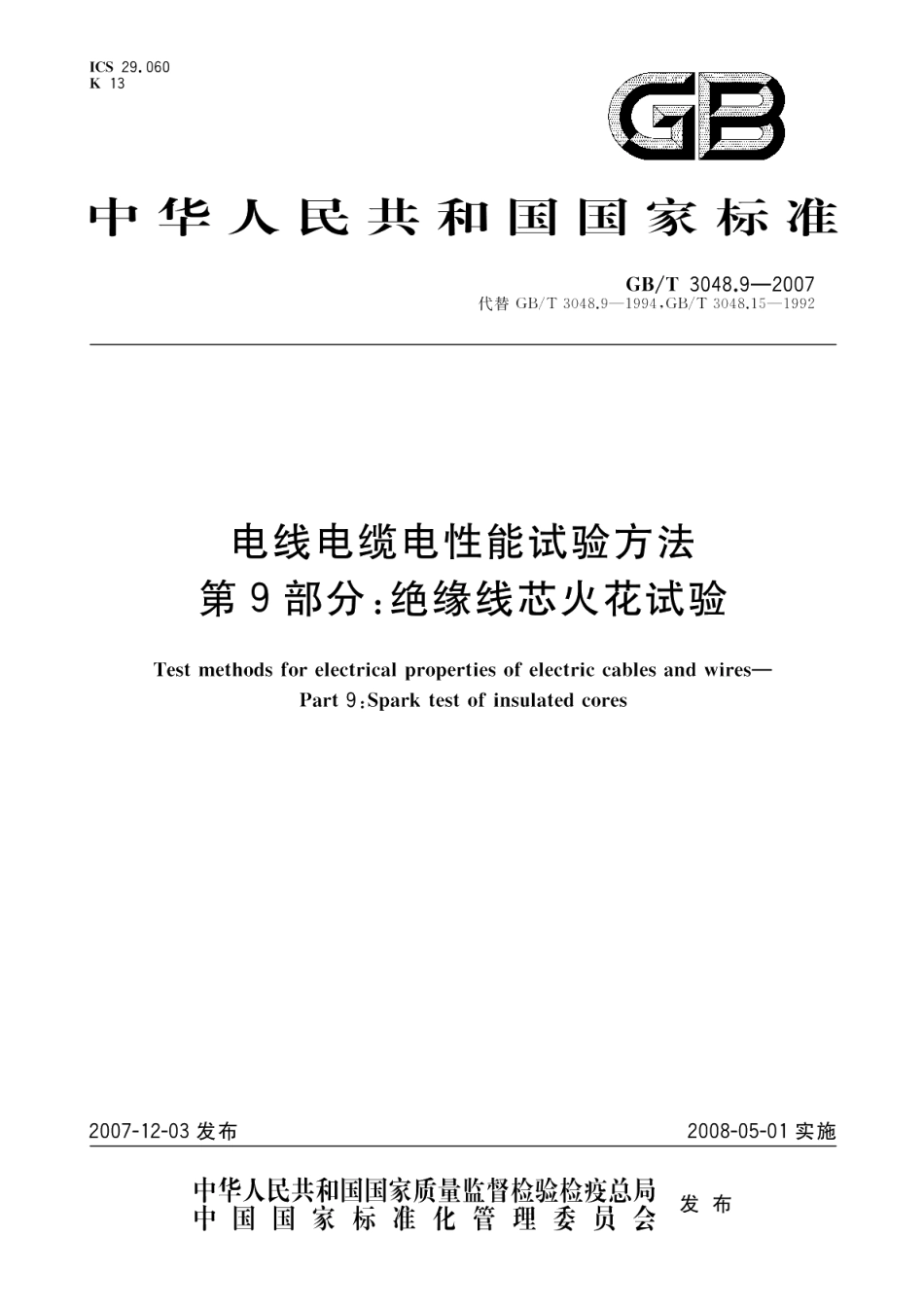

电线电缆电性能试验方法　第9部分：绝缘线芯火花试验 GBT 3048.9-2007.pdf

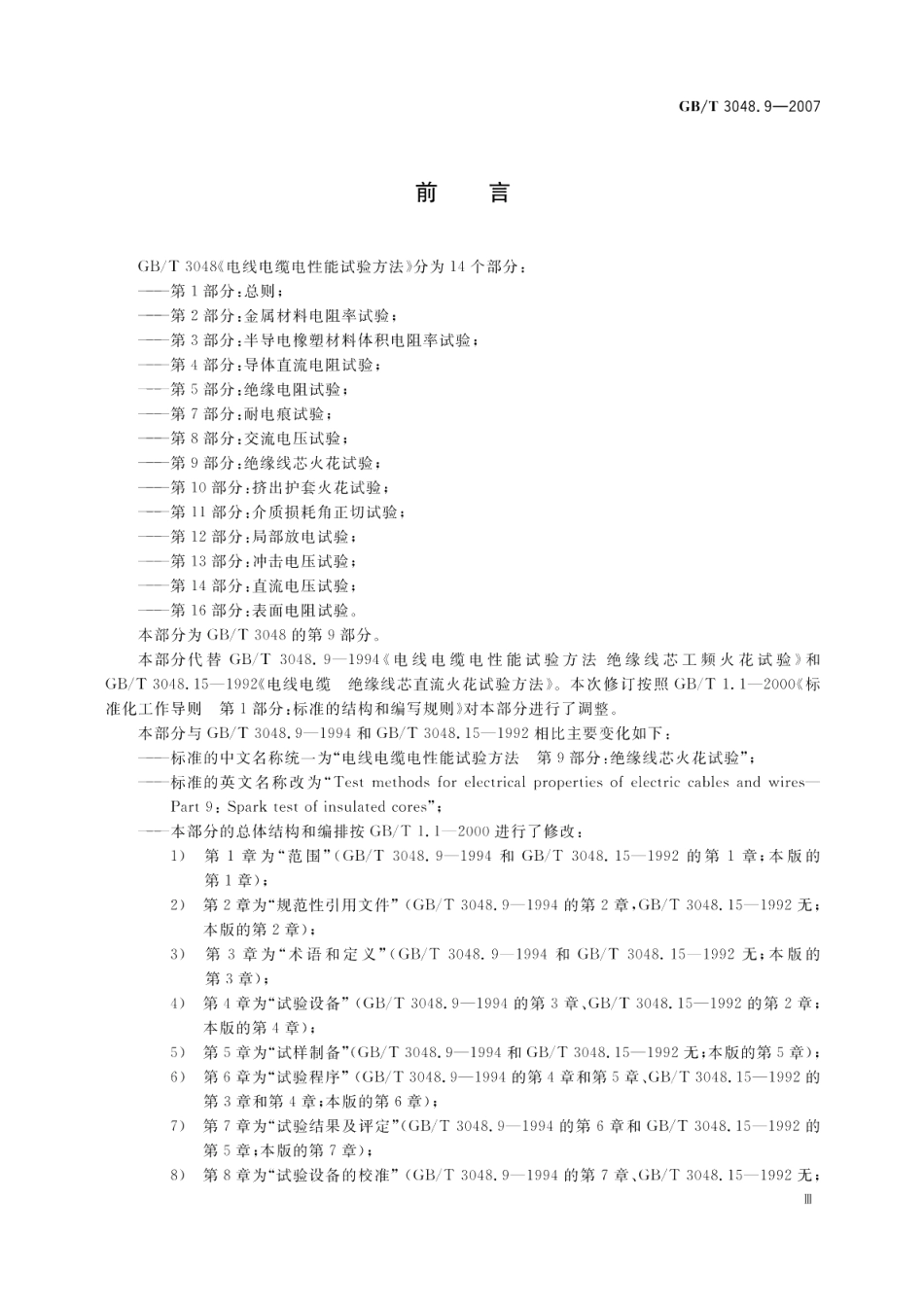

GB/T3048.9-2007电线电缆电性能试验方法第9部分：绝缘线芯火花试验1范围GB/T3048的本部分规定了绝缘线芯（电线）火花试验的术语和定义、试验设备、试样制备、试验程序、试验结果及评定、试验设备的校准和试验记录。本部分适用于检验橡皮和塑料绝缘电线电缆绝缘线芯的绝缘层质量，可用于电线电缆的中间检验和例行试验。不适用于检验任何采用非导电材料制成的导电线芯的绝缘产品。本部分包括工频火花试验和直流火花试验。即采用工频火花机和直流火花机进行试验。本部分应与GB/T3048.1一起使用。2规范性引用文件下列文件中的条款通过GB/T3048的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2900.10一2001电工术语电缆(idt IEC60050(461):1984)GB/T3048.1电线电缆电性能试验方法第1部分：总则JB/T4278.10橡皮塑料电线电缆试验仪器设备检定方法火花试验机3术语和定义GB/T2900.10一2001确立的下列术语和定义适用于GB/T3048的本部分3.1火花试验spark test电缆通过周围电极时该电极对其施加试验电压的一种绝缘试验。4试验设备4.1概述工频火花试验机和直流火花试验机的示意图如图1，主要组成部分及整个装置应符合卜述各条规定。4.2高压电源4.2.1工频火花试验机的高压电源电源频率为(49一61)Hz,电压波形应近似正弦波。4.2.2直流火花试验机的高压电源电源的正极应接地，负极由一根低电容的非屏蔽电线与试验电极相连，直流输出电压的纹波，其峰值对峰值应不超过直流电压的5%。4.2.3试验电压的测量试验电极对地的电位差应由火花机的试验电压表显示，试验电压表应直接连接到电源的输出端，也可通过其他任何合适的方式连接，但其示值误差应不超过士5%。
