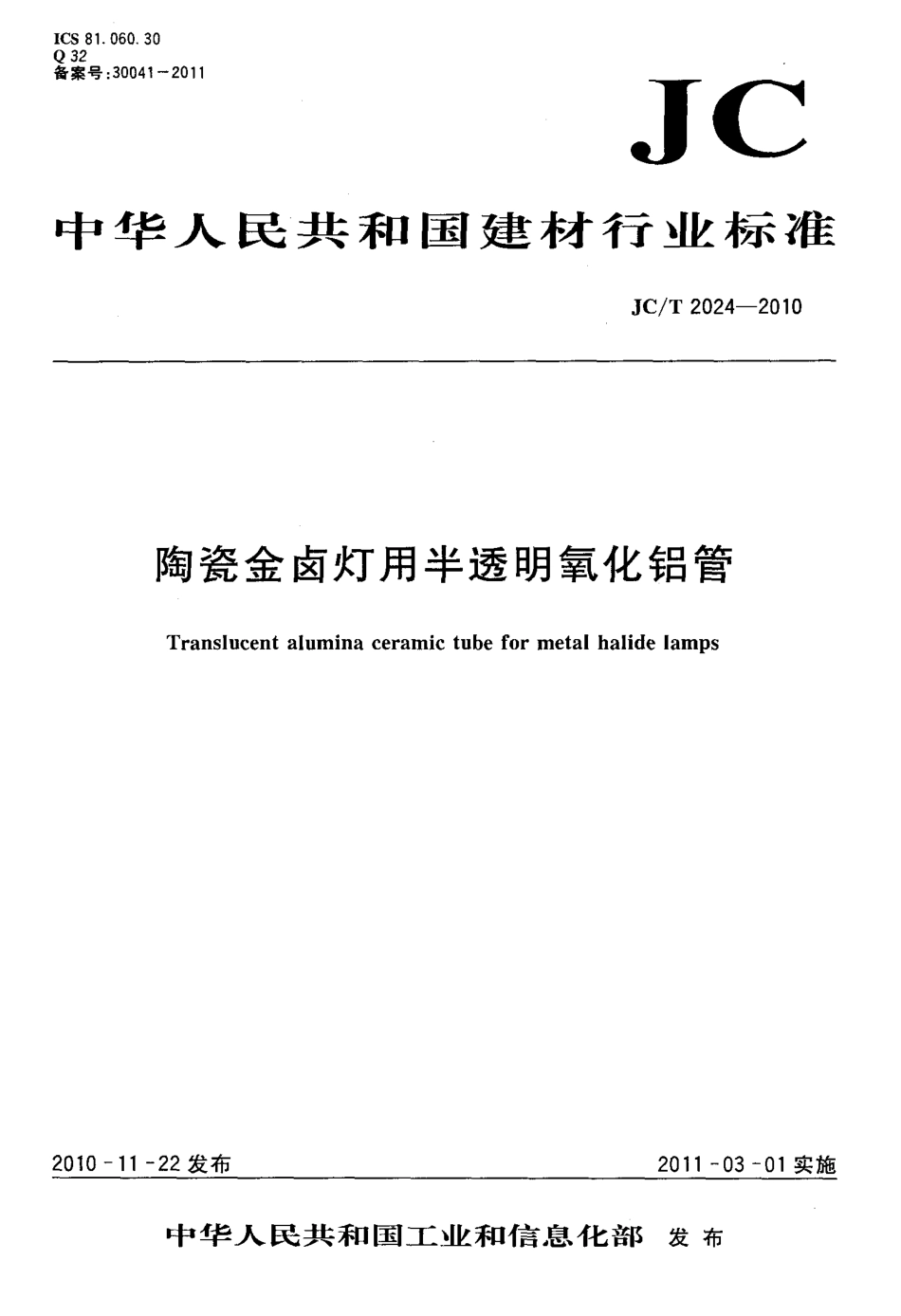

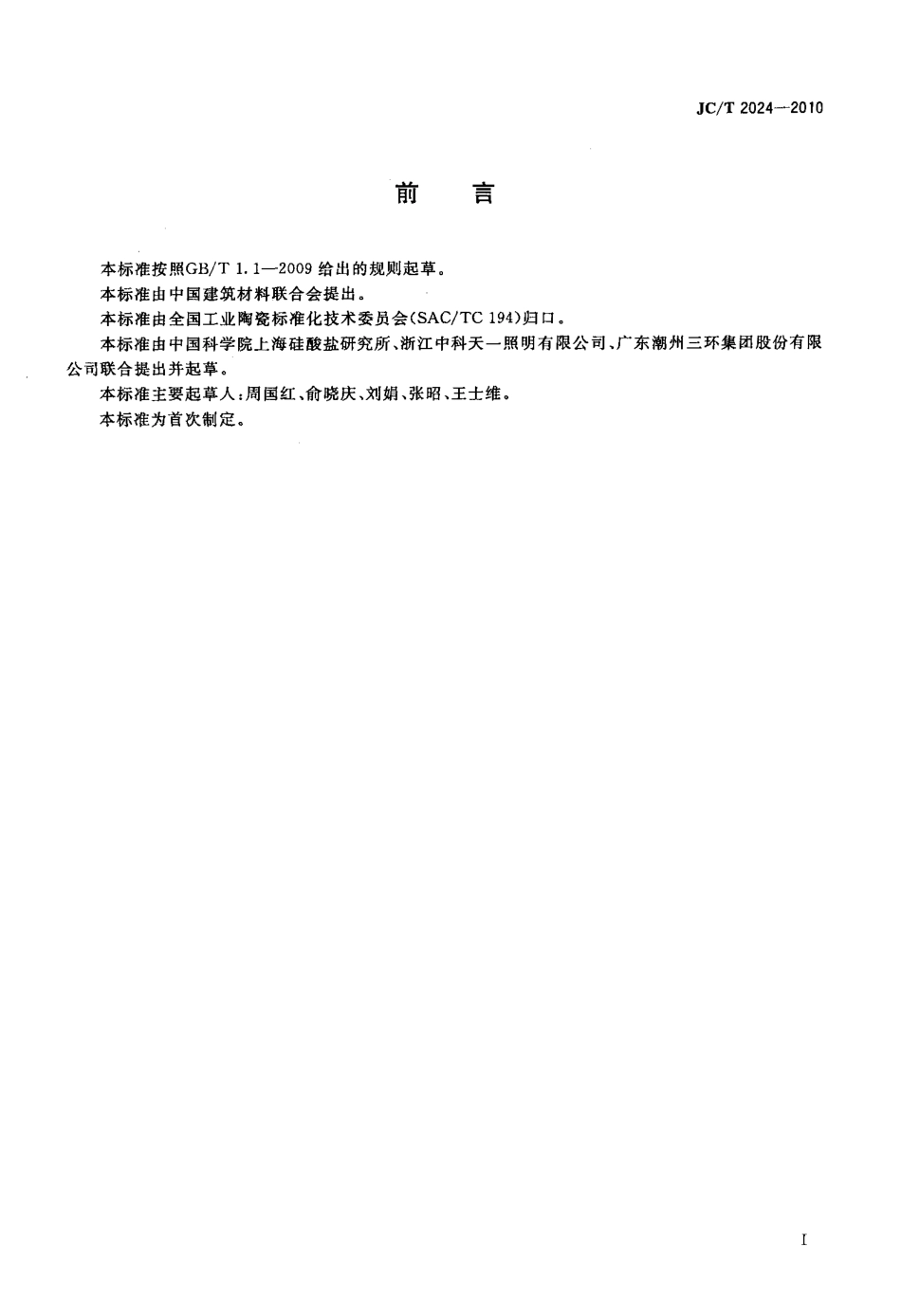

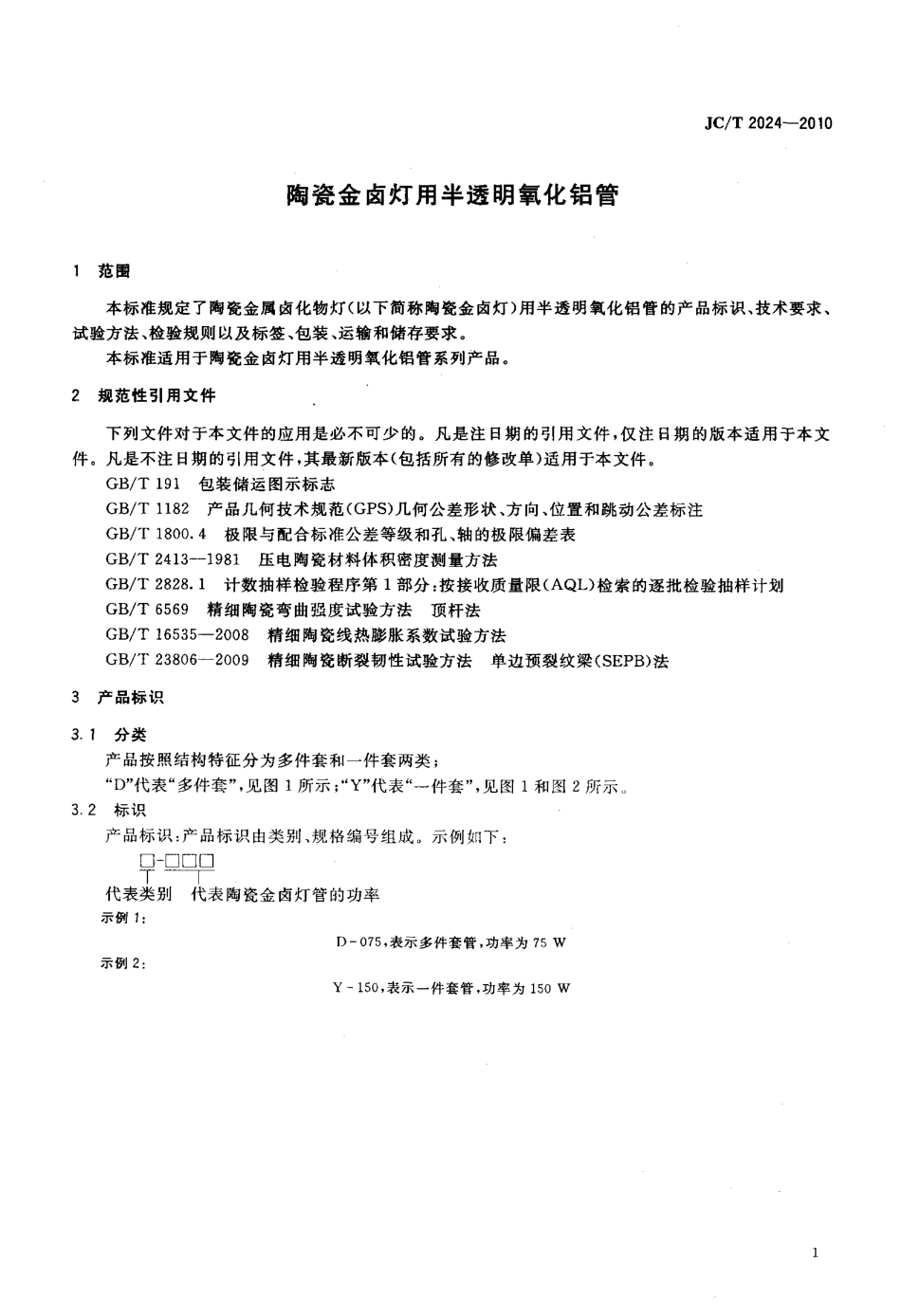

l C S8 1 0 6 03 0Q3 2备案号：3 0 0 4 1 2 0 11JC中华人民共和国建材行业标准J C T2 0 2 4 2 0 1 0陶瓷金卤灯用半透明氧化铝管T r a n s l u c e n ta l u m i n ac e r a m i ct u b ef o rm e t a lh a l i d el a m p s2 0 1 0 11 2 2 发布2 0 1 1 0 3 0 1 实施中华人民共和国工业和信息化部发布日q吾J C T2 0 2 4-2 0 1 0本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国工业陶瓷标准化技术委员会(s A c T c1 9 4)归口。本标准由中国科学院上海硅酸盐研究所、浙江中科天一照明有限公司、广东潮州三环集团股份有限公司联合提出并起草。本标准主要起草人：周国红、俞晓庆、刘娟、张昭、王士维。本标准为首次制定。w w w.b z f x w.c o m陶瓷金卤灯用半透明氧化铝管J C T2 0 2 4 2 0 1 01 范围本标准规定了陶瓷金属卤化物灯(以下简称陶瓷金卤灯)用半透明氧化铝管的产品标识、技术要求、试验方法、检验规则以及标签、包装、运输和储存要求。本标准适用于陶瓷金卤灯用半透明氧化铝管系列产品。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T1 9 1 包装储运图示标志G B T1 1 8 2 产品几何技术规范(G P S)几何公差形状、方向、位置和跳动公差标注G B T1 8 0 0 4 极限与配合标准公差等级和孔、轴的极限偏差表G B T2 4 1 3 1 9 8 1 压电陶瓷材料体积密度测量方法G B T2 8 2 8 1 计数抽样检验程序第1 部分：按接收质量限(A Q L)检索的逐批检验抽样计划G B T6 5 6 9 精细陶瓷弯曲强度试验方法顶杆法G B T1 6 5 3 5-2 0 0 8 精细陶瓷线热膨胀系数试验方法G B F2 3 8 0 6-2 0 0 9 精细陶瓷断裂韧性试验方法单边预裂纹梁(S E P B)法3 产品标识31 分类产品按照结构特征分为多件套和一件套两类；“D”代表“多件套”，见图1 所示；“Y”代表“一件套”，见图1 和图2 所示。32 标识产品标识：产品标识由类别、规格编号组成。示例如下：口一口口口T 厂代表类别代表陶瓷金卤灯管的功率示例1：D 一0 7 5，表示多件套管，功率为7 5w示例2：Y 一1 5 0，表示一件套管，功率为1 5 0Ww w w.b z f x w.c o mJ C T2 0 2 4 2 0 1 0图1“多件套”陶瓷金卤灯灯管外观示意图4 技术要求4 1 产品外观要求见表1。图2“一件套”陶瓷金卤灯灯管外观示意图表1 外观要求序号项目要求1裂纹不允许2色点尺寸 o 5m m，且每个产品色点数不应多于3 个3端面缺损最大尺寸0 3 0m r a4密封“多件套”产品密封完好区域深度大于整个密封区域的2 342 尺寸要求见表2。w w w.b z f x w.c o m表2 不同产品尺寸J C T2 0 2 4 2 0 1 0单位为毫米产品公差D 一0 3 5D 一0 7 0D 一15 0Y 一0 3 5Y 一0 7 0Y 1 5 0标记(D 类别)L3 30 04 0 0 04 8 0 0土0 33 80 土o I4 0 o 土0 15 0 0 士0 1L AI o 7 01 1 2 01 32 02 44 O8 2L B2 8 038 03 8 09 41 3 42 0 4L C6 0 0i 0 0 01 4 0 0士o IL D1 1 6 0l7 6 02 1 6 00 1L E1 0 0 01 6 0 02 0 0 0中6 6 08 6 01 1o o士o 17 0941 2 2中A51 07 0 092 0中B2 6 22 6 23 1 02 1 02 4 02 5 0西CO 8 00 8 0lo o土0 0 607 5 5 00 50 7 5 9 00 5I 0 0：。0 5m D0 7 60 7 6O 9 40 0 60 0 2T0 6 士o 10 7 士0 i0 7 士0 1R A3 54 76 1R B1 S1 5243 直线度：角度应小于5。特殊要求按图纸。44 材料室温弯曲强度：不小于3 0 0M P a。45 材料室温断裂韧性：不小于3 oM P a m“2。46 总透光率：大于9 5。4 7 室温线膨胀系数，J、于9 1 0 c。4 8 杂质含量见表3。表3 杂质含量要求元素含量()F e0 0 0 1K0 0 0 2N a0 0 0 2C a0 0 0 2S i0 0 0 25 试验方法5 1 外观检验外观检验采用目测；目测不能判断的采用带刻度的l o 倍光学显微镜或测量放大镜测量。3w w w.b z f x w.c o mJ C T2 0 2 4 2 0 1 05 2 尺寸检验用千分尺和精度为0 0 2m m 的游标卡尺测量产品的内径、厚度和长度；用精度为0 0 2m i t t 的塞规测量引线管的内径，取最大通过塞规的直径为准。5 3 直线度的测量用精度为0 5。的角度规测量两边引线之间的夹角。5 4 材料室温弯曲强度测定按G B T6 5 6 9 规定测定。5 5 材料室温断裂韧性测定按G B T2 3 8 0 6-2 0 0 9 规定测定。56 总透光率测定将待测氧化铝陶瓷管置于积分球光度计(积分球直径5 0 0m m，光度计灵敏度为0 0 2lm)中心，然后把经过标定的标准光通量光源引人氧化铝陶瓷管中，光电探测器测出的光通量与标准光通量的比值即为总透光率。5 7 线膨胀系数测定按照G B T1 6 5 3 5-2 0 0 8 精细陶瓷线热膨胀系数试验方法中规定的顶杆法测量。5 8 杂质含量的测定仪器：I C P A E S 测试仪(测试精度：R S D 2)；随机抽取一支氧化铝陶瓷管，将其破碎后置于高纯度氧化铝陶瓷研钵中研磨成粉末状，然后采用高纯度硫酸将上述粉末溶解制备成溶液，使用I C P A E S 测试仪对溶液中的杂质元素含量进行分析。6 检验规则61 分类611 分类：产品的检验分为出厂检验和型式检验两类。612 出厂检验的项目包括外观、尺寸、直线度、总透光率。613 型式检验包括第4 章要求的所有项目。62 出厂检验判定规则621 外观检验：不允许有4 1 中所列外观缺陷。622 尺寸检验：不允许超出4 2 中所规定的尺寸范围。623 直线度检验：不允许超出4 3 中所规定的误差范围。624 总透光率检验测量方法：不能小于4 6 所规定值。63 型式检验631 有下列情况之一时，应进行型式检验：a)新产品定型鉴定；b)正式投产后，原材料、工艺有较大改变，可能影响产品性能时；c)停产六个月以上，恢复生产时；d)国家质量技术监督机构提出进行型式检验时。632 型式检验项目外观、尺寸、直线度等项目进行全检；弯曲强度、断裂韧性、杂质含量、膨胀系数、总透光率按下面的方法检验：以产品批次为检验单位，从检验批中取一定数量，按与产品相同的工艺参数做成标准试验样品，分别按第5 章中相应的试验方法对试验样品进行检验，要求各项指标分别符合第4 章中所列出的技术要求。6 4 组批和抽样641 组批一批产品应由同一批原料在同一条生产线上经相同工艺连续生产并被同时提交验收的一组产品构4w w w.b z f x w.c o m成；每一批次以10 0 0 支为限。6 4 2 抽样6 4 2 1 产品常规项按逐批抽样检验方法进行检验。6 4 2 2 抽样方法按照G B T2 8 2 8 1 规定进行。6 4 2 3 检验项目：按表4 进行。表4 检验项日和畲格判定判定水平序号检验项目技术婺束判定规则检查水平A Q Ll内径1 10 6 52厚度1 10 6 526 2 23长度HO 6 54圆度IO 6 56 2 24 25、直线度10 6 56 2 36外观垒检4 16 2 17总遗光率1 10 2 54 66。2 46 5 判定规则各检测埂目均符台本标准规定的要求时，则判定该批产品合格。如有一顼不合格，应从同一批产品中抽取双倍数量的制品对不会格项目进行复验。复验合格时，仍判该批产品台格 复验仍不合格时，则判该批产品不合格。7 标签、包装、运输、储存71 标签产品标签包含以下内容：产品名称、规格型号、批号、数量、出厂日期、企业名称。7 2 包装产品采用瓦楞纸箱或泡沫箱包装，箱内采用泡沫板隔层，防止污染。每箱内附产品检验单和出厂检验合格证各一张，箱外贴产品标签。包装箱的外表面上印有符合G B T1 9 1 规定的储运图标志。73 运输产品在运输中应防止受到强烈冲击，防止雨淋及暴晒。7 4 储存陶瓷金卤灯半透明氧化铝陶瓷管应储存在环境温度一1 0 C+4 5，相对湿度不大于8 5 R H 的库房中。
