自升式钻井平台桩腿结构设计指南 GBT 37339-2019.pdf

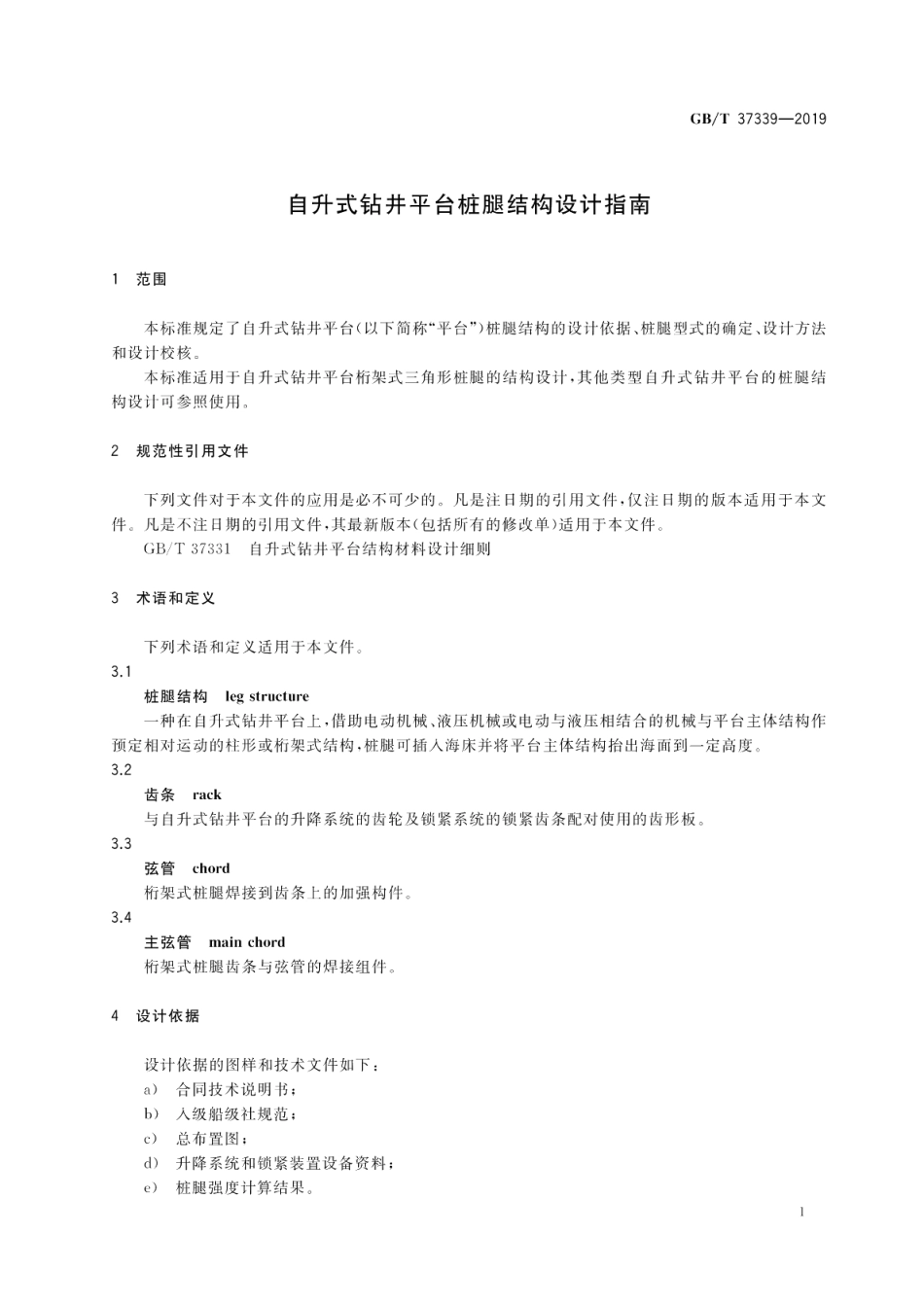

GB/T37339-2019自升式钻井平台桩腿结构设计指南1范围本标准规定了自升式钻井平台（以下简称“平台”）桩腿结构的设计依据、桩腿型式的确定、设计方法和设计校核。本标准适用于自升式钻井平台桁架式三角形桩腿的结构设计，其他类型自升式钻井平台的桩腿结构设计可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T37331自升式钻井平台结构材料设计细则3术语和定义下列术语和定义适用于本文件。3.1桩腿结构leg structure一种在自升式钻井平台上，借助电动机械、液压机械或电动与液压相结合的机械与平台主体结构作预定相对运动的柱形或桁架式结构，桩腿可插入海床并将平台主体结构抬出海面到一定高度。3.2齿条rack与自升式钻井平台的升降系统的齿轮及锁紧系统的锁紧齿条配对使用的齿形板。3.3弦管chord桁架式桩腿焊接到齿条上的加强构件。3.4主弦管main chord桁架式桩腿齿条与弦管的焊接组件。4设计依据设计依据的图样和技术文件如下：a)合同技术说明书：b)入级船级社规范：c)总布置图：)升降系统和锁紧装置设备资料：e)桩腿强度计算结果。
