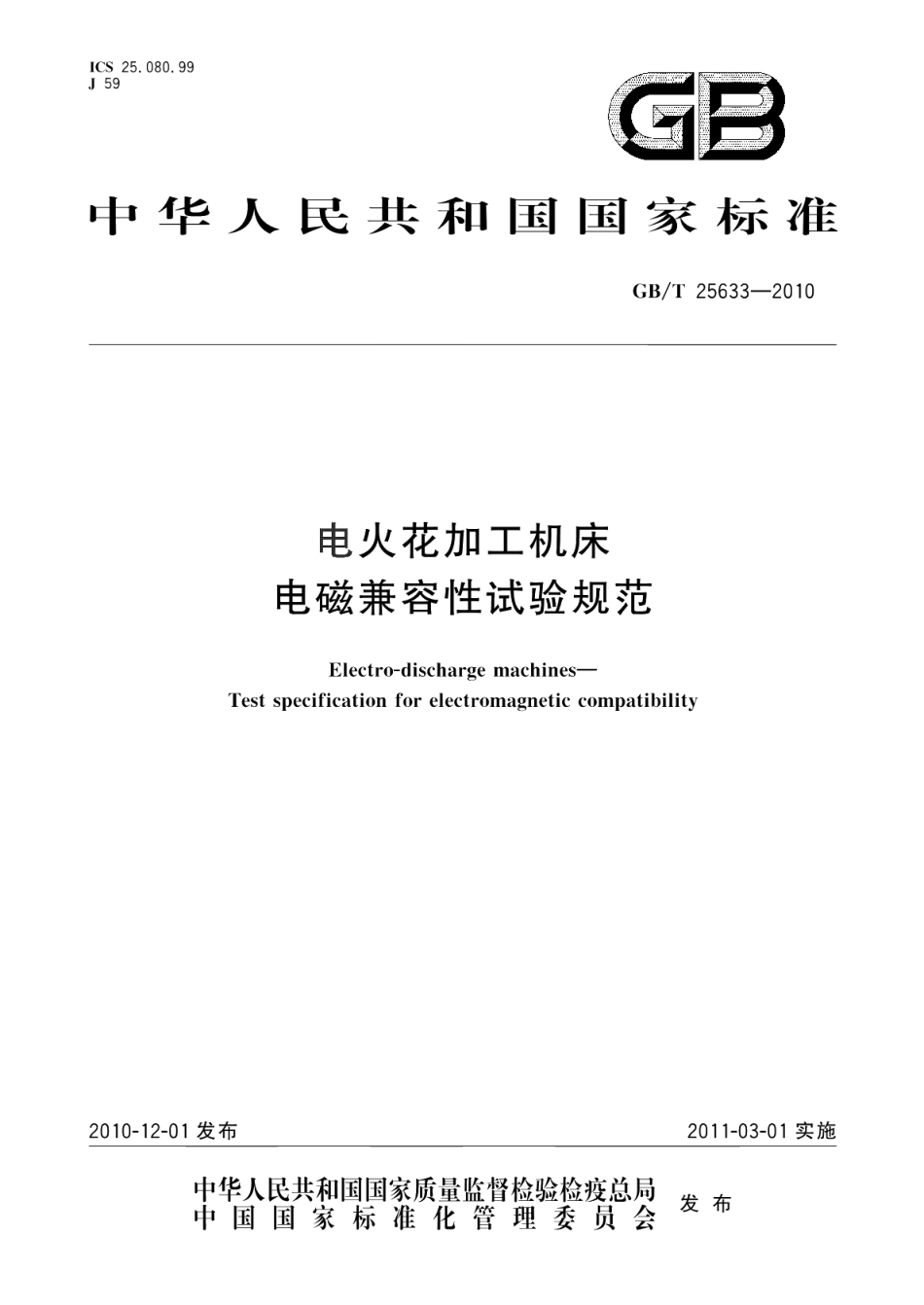

电火花加工机床电磁兼容性试验规范 GBT 25633-2010.pdf

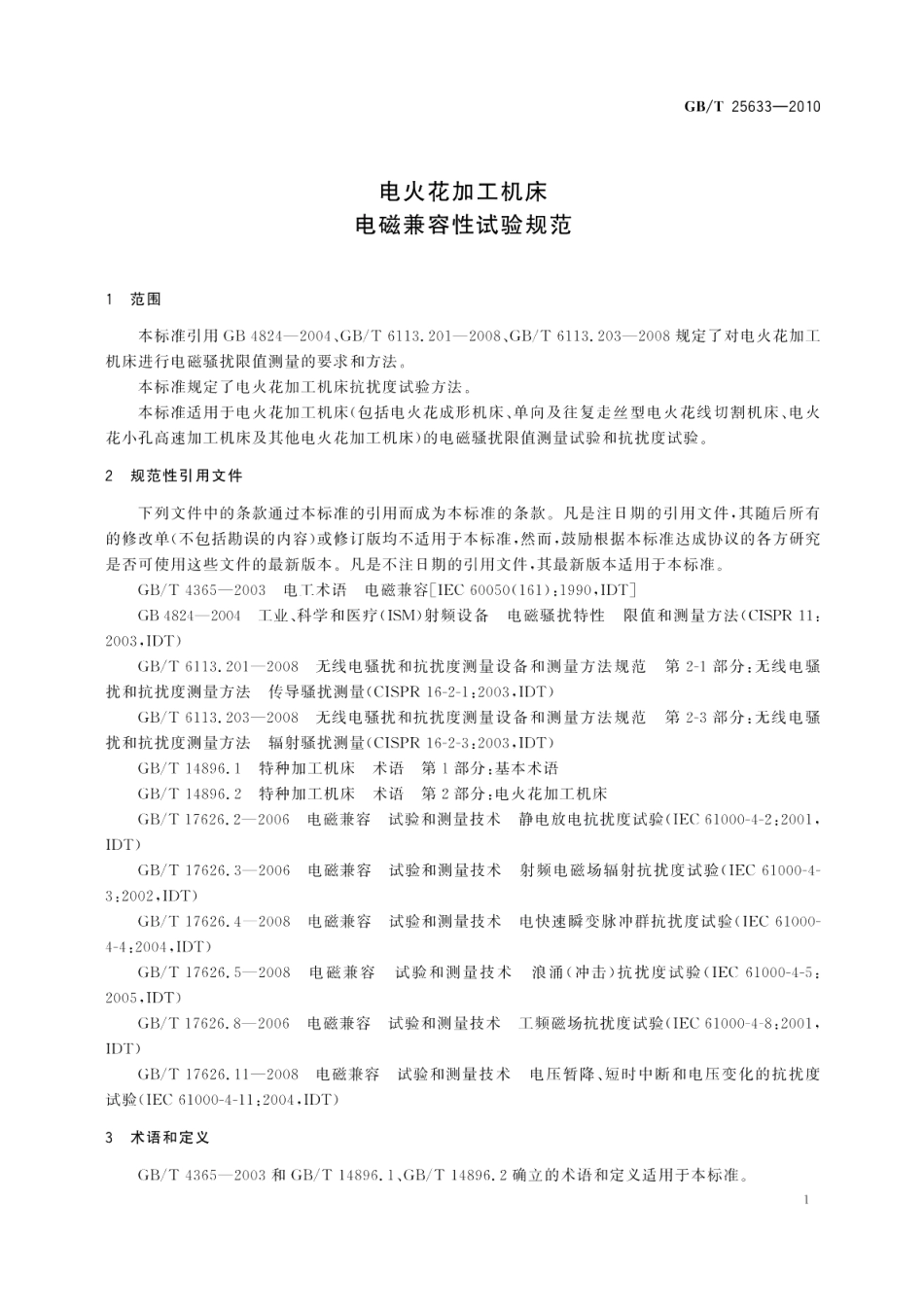

GB/T25633-2010正线机床接收机记求设备10m图2电磁辐射骚扰电压限值测量布置图5.3.2.2近距离测量时，被测机床和天线之间不应有其他测量仪器设备。被测机床的布置应尽可能与正常使用时一致。5.3.2.3测量天线符合GB4824一2004中6.2.4的测量要求，应按有关标准要求选用和布置各个测量波段的测量天线。5.3.3测量距离测量时机床与接收天线之间的距离为10m。5.4测量结果及评定5.4.1评定指标5.4.1.1端子骚扰电压限值应符合GB4824一2004中表2a的规定值。5.4.1.2电磁辐射骚扰电压限值应符合GB4824一2004中表5b的规定值。5.4.2合格评定规则5.4.2.1被测机床的合格评定按GB4824一2004中第11章的规定。5.4.2.2对于预制产品和试制样机，测得的端子骚扰和电磁辐射骚扰各频段骚扰电压值应不大于规定的允许值，才可评定为合格。5.4.2.3测量的值在某一频段内超过标准规定的允许值，则评定为不合格。6抗扰度试验6.1概述6.1.1电火花加工机床的抗扰度试验包括：静电放电抗扰度试验、射频电磁场辐射抗扰度试验、电快速瞬变脉冲群抗扰度试验、浪涌（冲击）抗扰度试验、工频磁场抗扰度试验及电压暂降、暂时中断和电压变化的抗扰度试验。6.1.2各抗扰度试验应按相应国家标准进行，同时应结合本标准所做的选择实施。6.1.3各抗扰度试验均在机床正常加工状态下进行。6.2静电放电抗扰度试验6.2.1试验电平试验电平如下：对于接触放电：4kV对于空气放电：8kV。6.2.2试验设备试验设备采用静电放电发生器。6.2.3试验配置6.2.3.1一般应选用在实验室进行的型式（适应性）试验。鉴定试验或样机试验可采用在最终安装条件下对设备进行的安装后试验。6.2.3.2试验配置按GB/T17626.2一2006中7.1和7.2的规定。3
