铜铬电触头技术条件 GBT 26867-2011.pdf

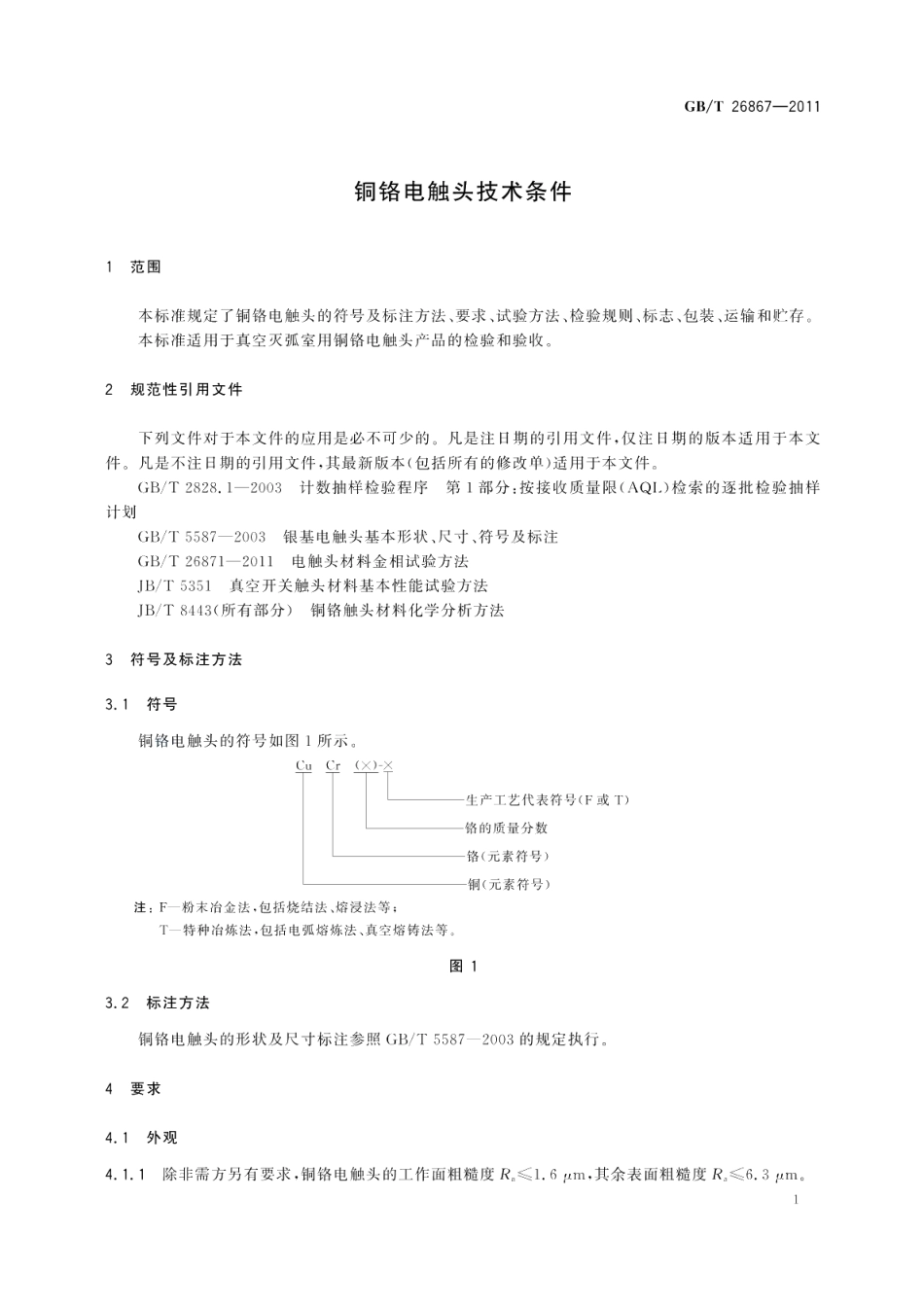

GB/T26867-20114.1.2铜铬电触头的毛坯及经机加工后的表面不允许有裂纹、划伤、掉块及长度大于150um的气孔、夹杂等缺陷。4.2化学成分和力学物理性能铜铬电触头的化学成分和力学物理性能应符合表1的要求。表1触头材料的化学成分和力学物理性能化学成分气体含量力学物理性能(质量分数，%)(质量分数，%)产品代表名称符号含氧量含氨量密度硬度HB电导率CrCug/cmMS/m铜铬(25)CuCr(25)23-27余量0.05000.00308.257028铜铬(30)CuCr(30)2732余量0.05000.00308.157024铜铬(35)CuCr(35)3237余量0.05000.00308.067522铜铬(40)CuCr(40)37-42余量0.05000.00408.008020铜铬(45)CuCr(45)4247余量0.05000.00407.968018铜铬(50)CuCr(50)4752余量0.05000.00407.9080164.3金相组织4.3.1铜铬电触头的金相组织应均匀，金相组织图例参见附录A。4.3.2在金相试样整个磨平面上不允许有长度大于或等于150m的气孔或夹杂物：当气孔或夹杂物长度大于或等于80am而小于150m时，在1cm2的磨平面内不超过三处。4.3.3在金相试样整个磨面上应无大于或等于1mm的富集铬相或富集铜相，但允许有三处以下（含三处)小于1mm2的富集相，富集相之间的距离应不小于15mm。4.4尺寸及其他要求铜铬电触头的具体尺寸和其他特殊要求及其检测方法由供需双方协商确定。5试验方法5.1外观铜铬电触头的外观质量用肉眼或放大镜（10倍）检测。5.2化学成分和力学物理性能5.2.1化学成分铜铬电触头的化学成分分析按JB/T8443的规定进行。5.2.2气体含量触头材料的气体含量的检测按JB/T5351的规定进行。2
