电气火灾痕迹物证技术鉴定方法第1部分：宏观法 GBT 16840.1-2008.pdf

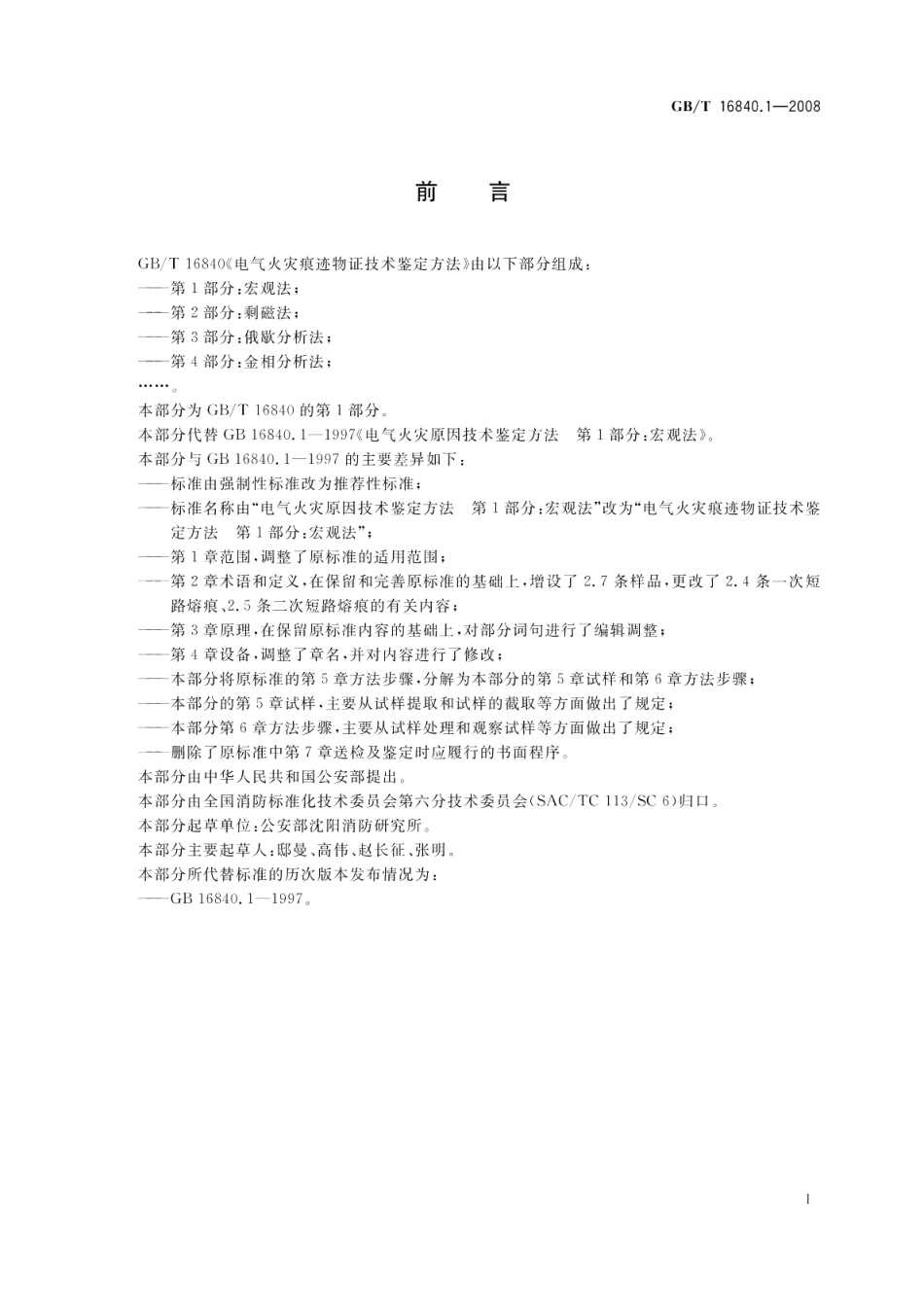

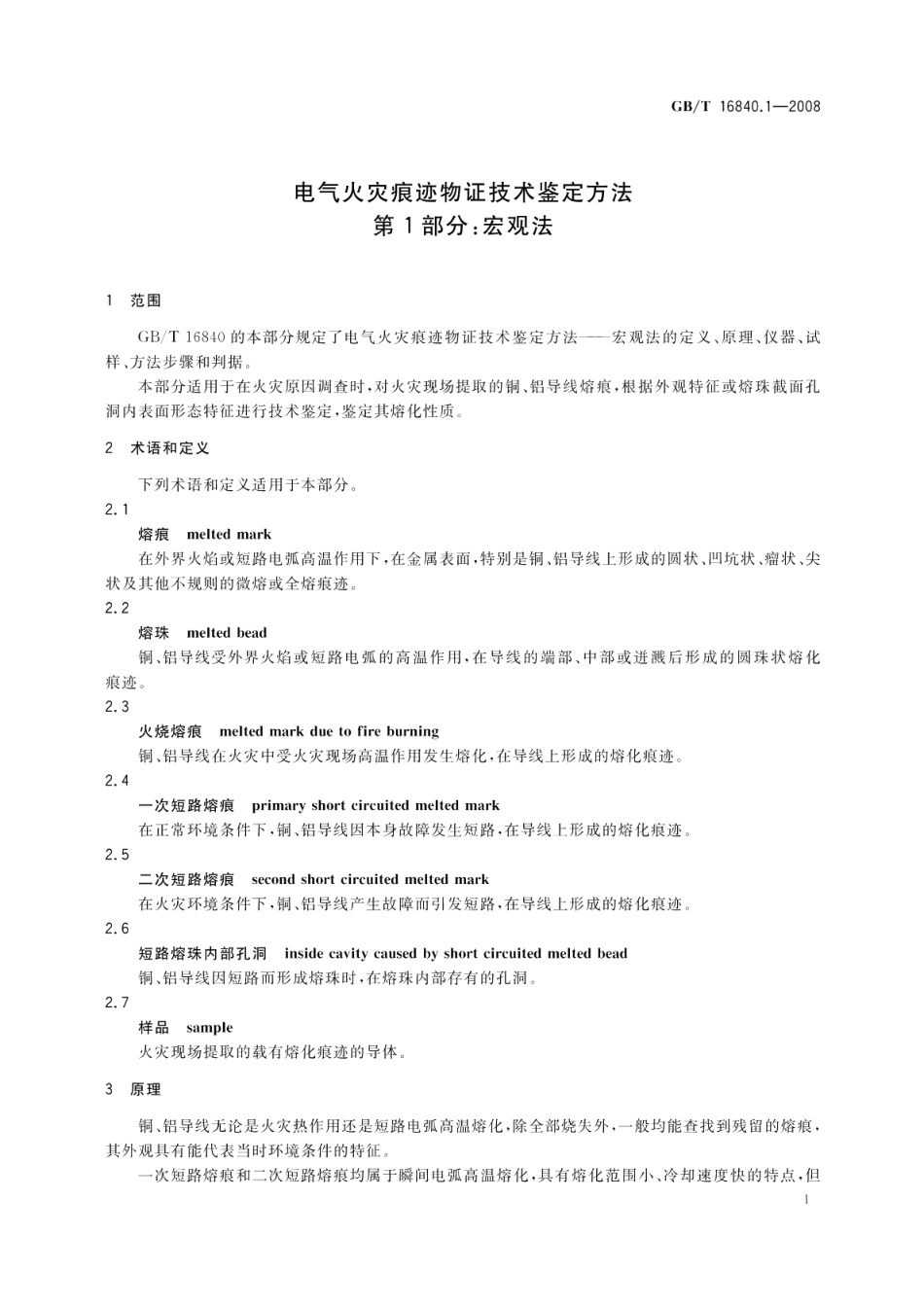

ICS13.220C82GB中华人民共和国国家标准GB/T16840.1-2008代替GB16840.1一1997电气火灾痕迹物证技术鉴定方法第1部分：宏观法Technical determination method for electrical fire evidence-Part 1:Macroscopic method2008-07-02发布2009-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T16840.1-20087.2.3短路熔痕与导线基体交接处有明显的熔化与未熔化的分界线。7.2.4在两根导线相对应的位置出现凹痕，凹痕内表面有光泽但不平滑，有堆积状熔化金属和毛刺，有扎手感。7.2.5在铜质多股软线的线端部形成熔痕时，熔痕与导线连接处无熔化粘结痕迹，其多股细丝仍能逐根分离：有的细丝端部出现微小熔珠。7.3二次短路熔痕的特征7.3.1铜导线上短路熔珠的直径相对大于一次短路熔珠，但又小于火烧形成的熔珠，表面有微小凹坑，光泽性差：铝导线短路熔珠表面有一层深灰色氧化铝膜，有小凹坑、裂纹及塌陷现象。7.3.2短路熔珠内部孔洞数量多，分布在熔珠的边缘及中部：铜导线短路熔珠内部孔洞的表面呈透明感的鲜红色（红宝石色），光泽度强，有较多的炭迹：铝导线短路熔珠内部孔洞的表而有一层浅灰色氧化铝膜，光泽度强，有粗糙的条纹或光亮的斑点。7.3.3短路熔痕与导线基体交接处无明显的熔化与未熔化的分界线，导线上有微熔变细的痕迹。7.3.4在铜质多股软线的线端部形成短路熔珠时，与短路熔珠相连接的导线变硬或粘结在一处。
