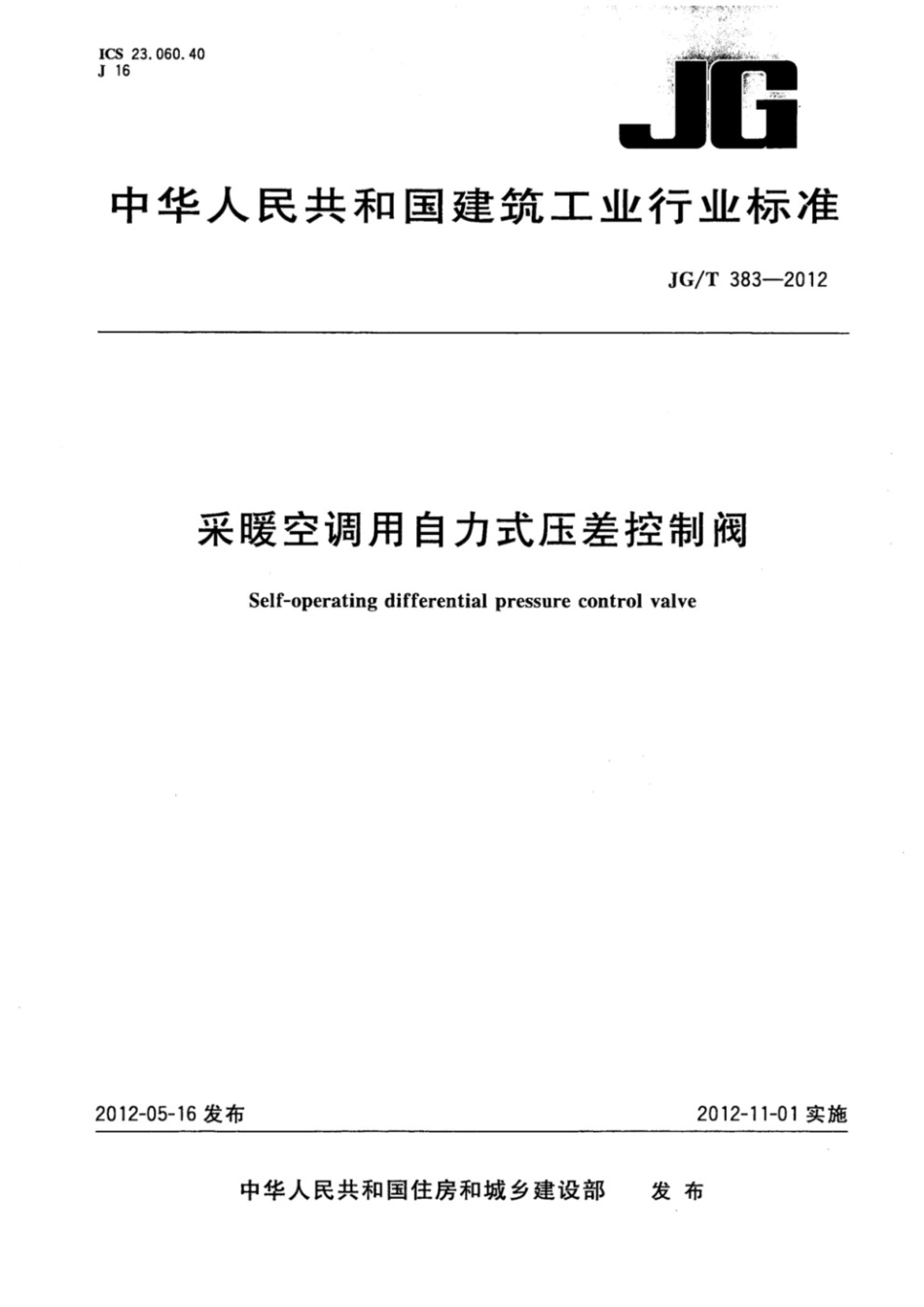

采暖空调用自立式压差控制阀 JGT 383-2012.pdf

JG/T383-20123.3控制压差controlled differential pressure在控制阀的控制作用下，被控环路的压差。4分类和标记4.1分类4.1.1控制阀按照安装方式分为供水安装型和回水安装型（简称供水型和回水型）。4.1.2控制阀按照连接方式分为螺纹连接型和法兰连接型。4.2规格控制阀的规格用公称通径表示，公称通径系列应符合GB/T1047的规定，分为DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150,DN200,DN250、DN300和DN350.4.3标记控制阀型号标记的构成及含义如下：YE-d)-c)-b)-a)控制阀型号标记的第一部分为名称段，用“自力式、压差、阀”的汉语拼音大写字头ZY表示；b)控制阀型号标记的第二部分为分类段，用“供水”或“回水”的汉语拼音大写字头G或H表示安装方式；用“螺纹”或“法兰”的汉语拼音大写字头L或F表示连接方式；)控制阀型号标记的第三部分为规格段，用规格系列中的数字表示：)控制阀型号标记的第四部分为承压段，用公称压力等级中的数字表示。4.4示例示例1：ZYF一GL一40一16表示供水安装，螺纹连接，规格为DN40,承压1.6MPa的自力式压差控制阀。示例2：ZYF一HF一150一25表示回水安装，法兰连接，规格为DN150,承压2.5MPa的自力式压差控制阀.5基本规定5.1参数5.1.1公称压力控制阀的公称压力等级应符合GB/T1048的规定，分为PN10、PN16和PN25.5.1.2介质温度范围控制阀的介质温度范围由供方确定，在产品的铭牌和技术文件（产品样本、使用说明书和检验委托书等)中表述。2JG/T383-20125.1.3工作压差范围控制阀的工作压差范围应不小于表1的规定。表1控制阀的工作压差范围序号规格工作压差范围/MPa1DN15DN250.02-0.22DN32-DN1000.030.33DN125DN3500.040.45.1.4控制压差范围控制阀的控制压差范围应不小于表2的规定。表2控制阀的控制压差范围序号规格控制压差范围/MPa1DN15DN250.010.052DN32DN1000.020.100DN125DN3500.030.155.1.5流量范围各个规格控制阀，在控制压差范围内，不同控制压差值下的流量范围由供方确定，在产品的技术文件（产品样本、使用说明书或检验委托书等）中以特性参数表或特性曲线的型式表述。5.2材料5.2.1控制阀阀体宜采用铜合金、灰铸铁、球墨铸铁或铸钢材料加工制造。控制阀的公称压力为PN25时，阀体应采用牌号不低于HT250的灰铸铁、球墨铸铁或铸钢材料加工制造。5.2.2阀芯和阀杆宜采用铜合金、黄铜棒或不锈钢棒材料加工制造。5.2.3上述元件采用铜合金材料时，其性能应符合GB/T12225的规定：采用灰铸铁材料时，其性能应符合GB/T12226的规定；采用球墨铸铁材料时，其性能应符合GB/T12227的规定；采用铸钢材料时，其性能应符合GB/T12229的规定：采用黄铜棒材料时，其性能应符合GB/T13808的规定；采用不锈钢棒材料时，其性能应符合GB/T1220的规定。采用其他材料时，其力学性能应不低于上述材料的力学性能指标。5.2.4密封元件宜采用三元乙丙橡胶(EPDM)、丁腈橡胶(NBR)、氟橡胶(FPM),或其他同样适用的原材料。控制阀介质温度低于3时，密封元件应采用氟橡胶(FPM)。5.2.5感压元件应采用三元乙丙橡胶(EPDM)、金属波纹管，或其他同样适用的原材料。采用金属波纹管时，应符合JB/T10507的规定。5.2.6弹簧应采用不锈钢或铜合金材料，成品检验应符合GB/T1239.2和GB/T1239.4的规定，其精度等级不得低于级。5.2.7塑料元件应采用ABS工程塑料，或其他同样适用的工程塑料。
