电子元器件结构陶瓷材料性能测试方法第3部分：平均线膨胀系数测试方法 GBT 5594.3-2015.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

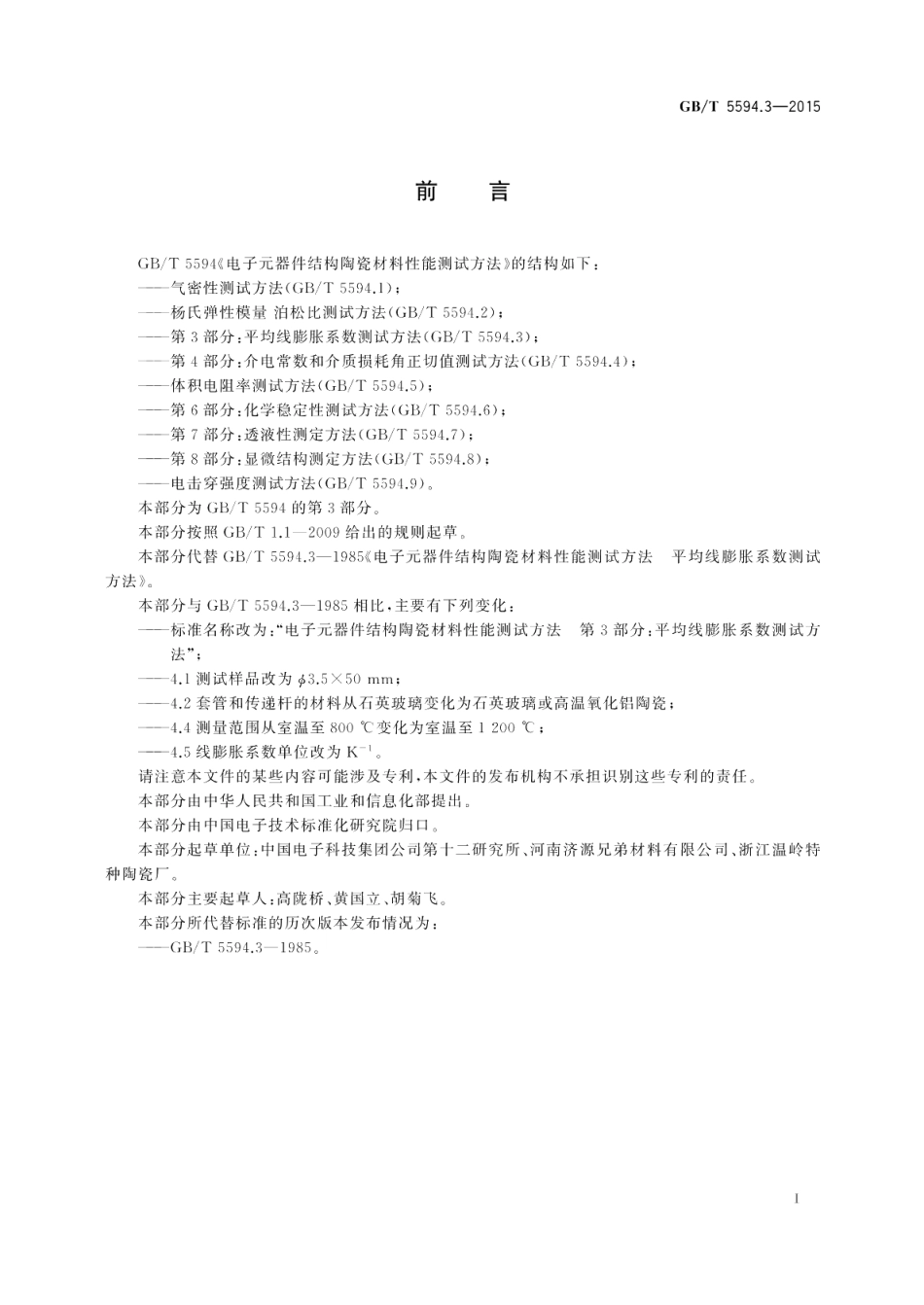

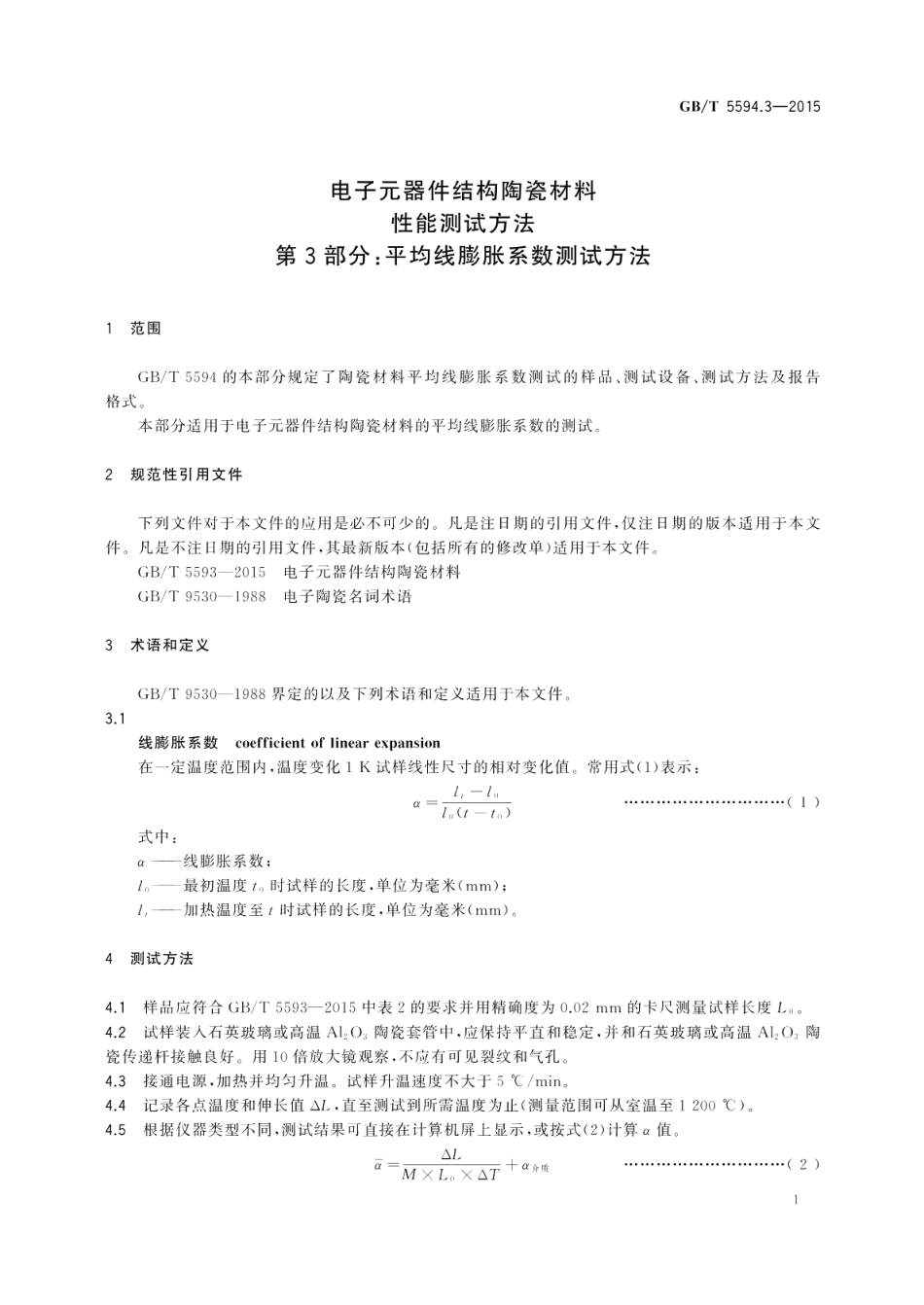

电子元器件结构陶瓷材料性能测试方法
第3部分：平均线膨胀系数测试方法
GBT
5594.3-2015
电子元器件
结构
陶瓷材料
性能
测试
方法
部分
平均
线膨胀
系数
5594.3
2015
GB/T5594.3-2015式中：一平均线膨胀系数，单位为每开尔文(K):AL室温至所测温度测得试样被放大M倍的伸长量，单位为毫米(mm):M一测量系统的放大倍数：La试样在室温下的长度，单位为毫米(mm):T一室温至所测温度的温度差，单位为开尔文(K):质一石英玻璃或陶瓷传递杆的平均线膨胀系数，如无标样数据，可自行测定。5结果评定平均线膨胀系数以10K数量级表示，报告数据准确到小数点后两位。试样平行误差不大于0.1106K-1,最后结果为两个试样的平均值。6报告平均线膨胀系数技术指标的测试报告应包括以下内容：a)受检单位名称：b)送样日期：c)送样者；d)测试样品编号：e)使用的仪器，操作者，测试日期：)检测项目和检测结果。2
