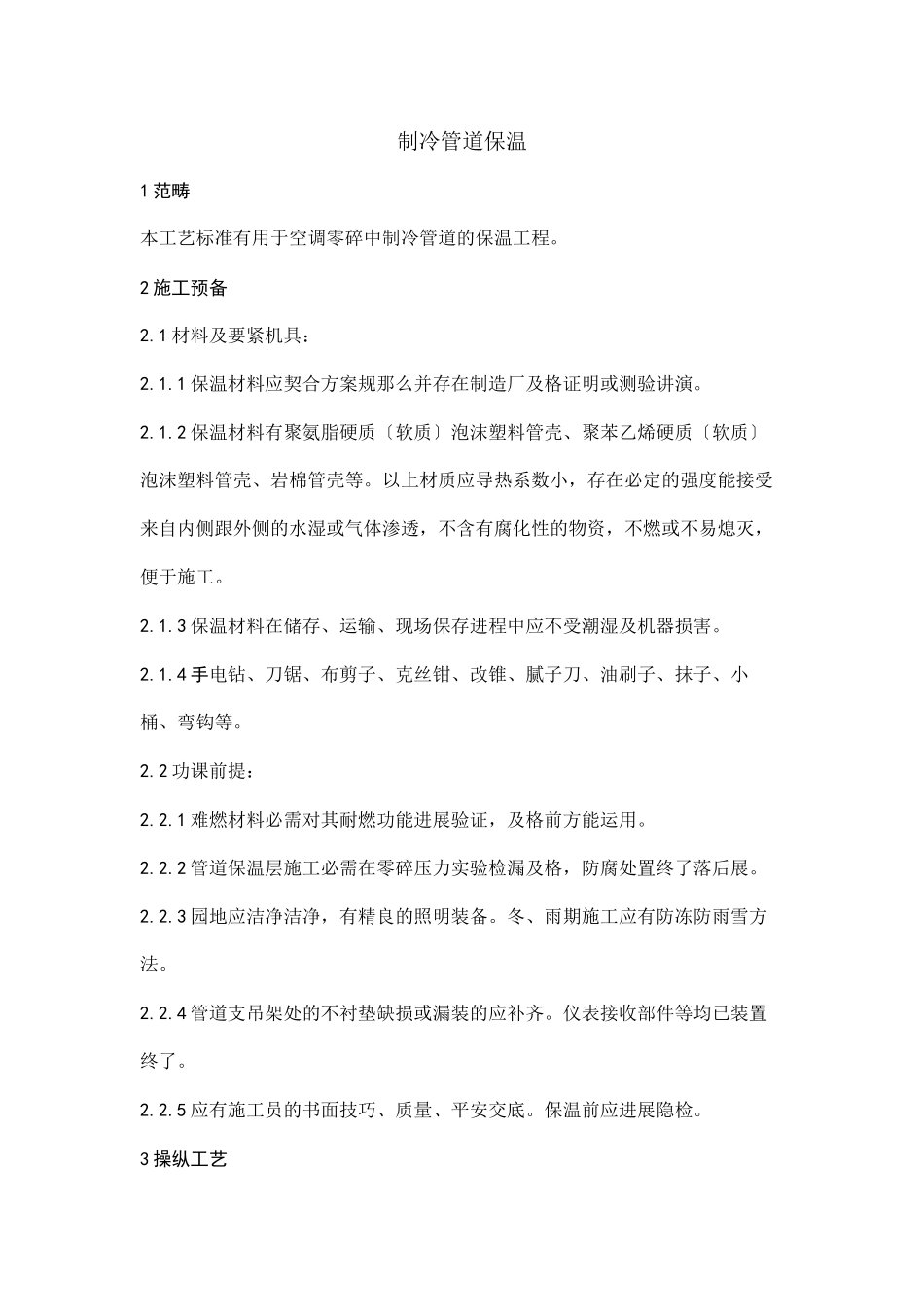

制冷管道保温 1范畴 本工艺标准有用于空调零碎中制冷管道的保温工程。 2施工预备 2.1材料及要紧机具： 2.1.1保温材料应契合方案规那么并存在制造厂及格证明或测验讲演。 2.1.2保温材料有聚氨脂硬质〔软质〕泡沫塑料管壳、聚苯乙烯硬质〔软质〕泡沫塑料管壳、岩棉管壳等。以上材质应导热系数小，存在必定的强度能接受来自内侧跟外侧的水湿或气体渗透，不含有腐化性的物资，不燃或不易熄灭，便于施工。 2.1.3保温材料在储存、运输、现场保存进程中应不受潮湿及机器损害。 2.1.4手电钻、刀锯、布剪子、克丝钳、改锥、腻子刀、油刷子、抹子、小桶、弯钩等。 2.2功课前提： 2.2.1难燃材料必需对其耐燃功能进展验证，及格前方能运用。 2.2.2管道保温层施工必需在零碎压力实验检漏及格，防腐处置终了落后展。 2.2.3园地应洁净洁净，有精良的照明装备。冬、雨期施工应有防冻防雨雪方法。 2.2.4管道支吊架处的不衬垫缺损或漏装的应补齐。仪表接收部件等均已装置终了。 2.2.5应有施工员的书面技巧、质量、平安交底。保温前应进展隐检。 3操纵工艺 3.1工艺流程： 隐检→一般按 绝热层 → 防潮层 → 保护层 的次序施工→测验。 3.2绝热层施工方法 3.2.1直管段破管应自下而上次序进展，程度管应从一侧或弯头的直管段处次序进展。 3.2.2硬质绝热层管壳，可采纳16号～18号镀锌铁丝双股捆扎，捆扎的间距不该年夜于400mm，并用粘结材料严密粘贴在管道上。管壳之间的破绽不该年夜于2mm并用粘结材料勾缝填满，环缝应错开，错开间隔不小于75mm，管壳纵缝应设在管道轴线的阁下侧，当绝热层年夜于80mm时，绝热层应分两层铺设，层间应压缝。 3.2.3半硬质及软质绝热成品的绝热层可采纳包装钢带，14～16号镀锌钢丝进展捆扎。其捆扎间距，对半硬质绝热成品不该年夜于300mm；对软质不年夜于200mm。 3.2.4每块绝热成品上的捆扎件，不得少于两道。 3.2.5不得采纳螺旋式围绕捆扎。 3.2.6弯头处应采纳定型的弯头管壳或用直管壳加工成虾米腰块，每个弯头应非常多于3块，确保存壳与管壁严密结合，雅不雅腻滑。 3.2.7装备管道上的阀门、法兰及其余可装配部件保温两侧应留出螺栓长度加25mm的破绽。阀门、法兰部位那么应单独进展保温〔图4-39〕。 3.2.8碰到三通处应先做骨干管，后分支管。凡穿过修建物保温管道套管与管子四周破绽运用保温材料填塞严密。 3.2.9管道上的温度计插座宜超过所方案的保温层厚度。不保温的管道不要同保温管道敷设在一同，保温管道应与修建物坚持充足的间隔。 3.3防潮层施工方法： 3.3.1垂直管应自下而上，程度管应从低点向高点次序进展，环向搭缝口应朝向低端。 3.3.2防潮层应严密粘贴在隔热层上，封锁精良，厚度平均拉紧，无气泡、折皱、裂痕等缺点。 3.3.3用卷材做防潮层，可用螺旋形围绕的方法结实粘贴在隔热层上，扫尾处应缠2 圈后再呈螺旋形围绕，搭接宽度直为30～50mm。 用油毡纸作防潮层，可用包卷的方法包扎，搭接宽度为50～60mm。油毡接口应朝下，并用沥青玛帝脂密封，每300mm扎镀锌铅丝或铁箍一道。 3.4保护层施工方法： 保温构造的外表必需设置保护层〔护壳〕，一般采纳玻璃丝布、塑料布、油毡包缠或采纳金属护壳。 3.4.1用玻璃丝布、塑料布缠裹，垂直管应自下而上，程度管那么应从最低点向最高点次序进展。开始应缠裹2圈后再呈螺旋状缠裹，搭接宽度应二分之一布宽、终点跟终点运用粘接剂粘接或镀锌铁丝捆扎。 应缠裹严密，搭接宽度平均分歧，无松脱、翻边、皱折跟鼓包，外表应平坦。 3.4.2玻璃丝布刷涂防火涂料或油漆，刷涂前应去除管道上的灰尘、油污。油刷上蘸的涂料不宜太多，以防滴落在地上或其余装备上。 3.4.3金属保护层的材料，宜采纳镀锌薄钢板或薄铝合金板。当采纳一般钢板时，其里外外表必需涂敷防锈涂料。 破管应自下而上，程度管应从管道低点向高处次序进展，使横向搭接缝口朝顺坡偏向。纵向搭接缝应放在管于两侧，缝口朝下。如采纳平搭缝，其搭缝宜30～40mm。搭缝处用自攻螺丝或拉拔铆钉，扎带紧固，螺钉间距应不年夜于200mm。不得有脱壳或凹凸不平景象。有防潮层的保温不得运用自攻螺丝，免得刺破防潮层。保护层端头应封锁。 3.5综合性工艺恳求： 3.5.1管道穿墙、穿楼板套管处的绝热，运用邻近后果的软散材料填实。 3.5.2绝热层采纳绝热涂料时，应分层涂抹，厚度平均，不得有气泡跟漏涂，外表固化层应光滑，结实无破绽，同时不得阻碍阀门畸形操纵。 4质量标准 4.1保障工程： 4.1.1保温材料的材质、规格及防火功能必需契合方案跟防火恳求。 测验方法：不雅看反省，反省及格证，做熄灭实验。 4.1.2阀门、法兰及其余可装配部件的两侧必需留出破绽，再以一样的隔热材料弥补划一。 测验方法：不雅看反省。 4.1.3保温层的端部跟收头处必需作封锁处置。 测验方法：不雅看反省。 4.2根本工程： 4.2.1聚氨酯硬质〔软质〕泡沫塑料管壳、聚苯乙烯硬质〔软质〕泡沫塑料管壳应契合以下规那么：粘策应结实、无断裂，管壳之间的拼缝应平均划一，平坦分歧，横向缝应错开。 测验方法：不雅看反省。 4.2.2棉毡管壳应契合以下规那么：两个相临管壳的纵缝应错开180°，横向接缝应握紧对严，包扎应结实、平坦。 测验方法：不雅看反省。 4.2.3防潮层应契合以下规那么：应严密结实地粘贴在绝热层卜，搭接缝口朝向低端，搭接宽度应契合规那么并应平均划一，封锁精良，无裂痕，形状雅不雅。 测验方法：不雅看反省。 4.2.4玻璃布、塑料布保护层应契合以下规那么：松紧过度，搭接宽度平均，平坦雅不雅。 测验方法：不雅看反省。 4.2.5薄金属板保护层应契合以下规那么：搭按逆水流偏向，宽度平均分歧，接口平坦，结实可靠，形状雅不雅。 测验方法：不雅看跟尺量反省。 4.3同意偏向工程： 保温层平坦度、绝热层厚度的同意偏向跟测验方法应契合表4-42的规那么。 保温层平坦度、绝热层厚度的同意偏向跟测验方法表4-42 项次 工程 同意偏向(mm) 测验方法 卷材管壳及涂沫 散材或软质材料 5 10 用1m直尺跟 楔形塞尺反省 δ δ 用钢针刺入绝热 层跟尺量反省 注：δ为绝热层厚度。 5成品保护 5.1保温材料应放在单调处妥当保存，露天堆放应有防潮、防雨、雪方法，防止挤压损害变形〔如矿纤材料〕。 5.2施工时要严峻遵照先上后下、先里后外的施工原那么，以确保施工完的保温层不被破坏。 5.3操纵职员在施工中不得足踏挤压或将东西放在已施工好的绝热层上。 5.4拆移足手架时不得碰坏保温层由于足手架或其余要素阻碍事先不克不及施工的地点应实时补好，不得脱漏。 5.5当与其余工种穿插功课时要留意独特保护好成品，已装好门窗的场合上班后应关窗锁门。 6应留意的质量征询题〔表4-43〕 应留意的质量征询题及防治方法表4-43 序号 常发生的质量征询题 防治措施 1 2 3 4 5 镀锌铁丝结头松脱 隔热层严密平坦不敷 管道穿楼板墙处结露 玻璃布、塑料布结头松脱 防火涂料油漆漏刷 严禁螺旋形围绕 加强义务心按工艺操纵 隔热材料填满填实 粘接绑扎应结实加强反省 加强义务心常常反省 7质量记载 7.1须检工程反省记载单。 7.2隐蔽工程反省记载。 7.3制冷管道保温质量测验评定表。
