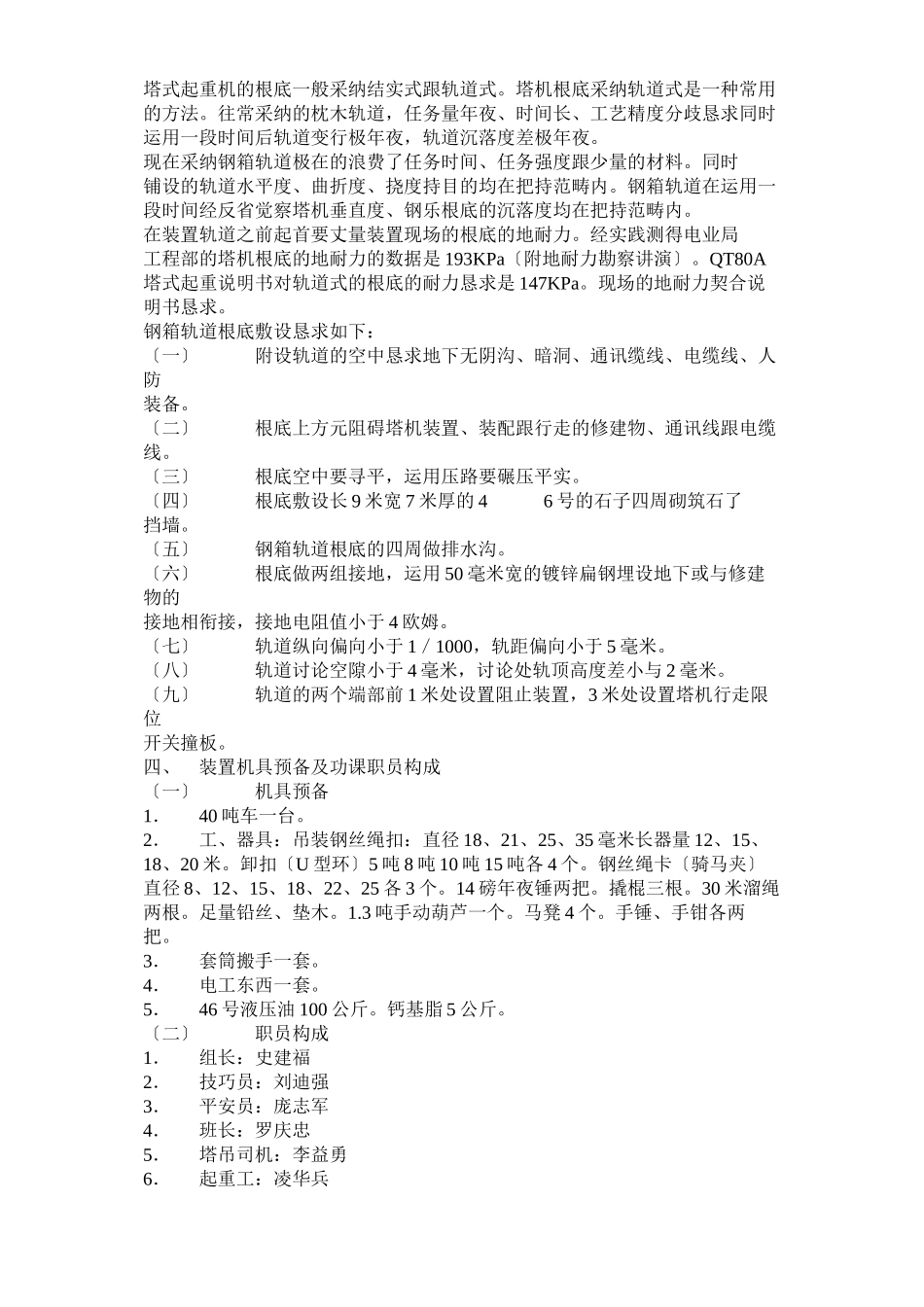

邯鄣市电业局2x高层室庐楼 QT80A塔式起重机装置方案 施工单元：中煤建安第六十九处 一、 塔机方案体例按照 电业局工程部塔机方案体例要紧是根具以下多少点： 1． 电业局2号层室庐施工构造方案 2． 施工图纸及现园地质情况 3． QT80A塔式起主要说明书P31　　46。 二、 工程概略及现场情况 邯鄣供电公司高层点式2号室庐楼，位丛台东路供局新厂区家眷院内。地 上19层，地下2层。修建面积10547.3平米，此中修建面积9465.88平米。每层4户，共76户。修建总高度米68.3。层高分不为地上层高，共两层，用于房跟备件库。1～19层除6层装备层层高，其他均为3米。20层为电梯机房，层高。21层为水箱间层，高。全部修建物内，设两部电梯兼作消防梯。 本工程根底构造方法为箱式根底，根底深－9米，局部深－11米。根底底 板厚，砼强度品级C30砼。根底底板上为灌注桩直径60CM，无效长度。地下室墙壁及楼板强度品级为C50外墙厚300MM，内墙厚200MM。楼板厚120MM。 本工程构造方法为钢筋混凝土剪力墙构造，1～6层墙板混凝土品级为C50。7～13墙板混凝土品级人C40，14至顶层墙板混凝土品级为C30。1～2层板厚150MM，外墙厚250MM两种。剪力墙上的梁均为暗梁，梁宽同墙厚。除剪力墙，室内设有200MM厚的加气砌块。修建物的七度抗震布防。 正式电源由小区独破变电所供应。 按照施工构造方案，经处、工程部跟租赁站独特研讨决议在电业局工地装置一台北京建机厂消费QT80A塔式起重机。该塔机起重臂长40M，最年夜起分量5吨，端部吊重2吨，塔机装置附着架平安高度80米平安可以满意施工恳求。 三、 塔式起重机轨道根底装置方案及地耐力 塔式起重机的根底一般采纳结实式跟轨道式。塔机根底采纳轨道式是一种常用的方法。往常采纳的枕木轨道，任务量年夜、时间长、工艺精度分歧恳求同时运用一段时间后轨道变行极年夜，轨道沉落度差极年夜。 现在采纳钢箱轨道极在的浪费了任务时间、任务强度跟少量的材料。同时 铺设的轨道水平度、曲折度、挠度持目的均在把持范畴内。钢箱轨道在运用一段时间经反省觉察塔机垂直度、钢乐根底的沉落度均在把持范畴内。 在装置轨道之前起首要丈量装置现场的根底的地耐力。经实践测得电业局 工程部的塔机根底的地耐力的数据是193KPa〔附地耐力勘察讲演〕。QT80A塔式起重说明书对轨道式的根底的耐力恳求是147KPa。现场的地耐力契合说明书恳求。 钢箱轨道根底敷设恳求如下： 〔一〕 附设轨道的空中恳求地下无阴沟、暗洞、通讯缆线、电缆线、人防 装备。 〔二〕 根底上方元阻碍塔机装置、装配跟行走的修建物、通讯线跟电缆线。 〔三〕 根底空中要寻平，运用压路要碾压平实。 〔四〕 根底敷设长9米宽7米厚的4　　　6号的石子四周砌筑石了 挡墙。 〔五〕 钢箱轨道根底的四周做排水沟。 〔六〕 根底做两组接地，运用50毫米宽的镀锌扁钢埋设地下或与修建物的 接地相衔接，接地电阻值小于4欧姆。 〔七〕 轨道纵向偏向小于1／1000，轨距偏向小于5毫米。 〔八〕 轨道讨论空隙小于4毫米，讨论处轨顶高度差小与2毫米。 〔九〕 轨道的两个端部前1米处设置阻止装置，3米处设置塔机行走限位 开关撞板。 四、 装置机具预备及功课职员构成 〔一〕 机具预备 1． 40吨车一台。 2． 工、器具：吊装钢丝绳扣：直径18、21、25、35毫米长器量12、15、 18、20米。卸扣〔U型环〕5吨8吨10吨15吨各4个。钢丝绳卡〔骑马夹〕直径8、12、15、18、22、25各3个。14磅年夜锤两把。撬棍三根。30米溜绳两根。足量铅丝、垫木。1.3吨手动葫芦一个。马凳4个。手锤、手钳各两把。 3． 套筒搬手一套。 4． 电工东西一套。 5． 46号液压油100公斤。钙基脂5公斤。 〔二〕 职员构成 1． 组长：史建福 2． 技巧员：刘迪强 3． 平安员：庞志军 4． 班长：罗庆忠 5． 塔吊司机：李益勇 6． 起重工：凌华兵 7． 拆装工：李建华　任洪杰　王江生 8． 电工：孙善道　夏　煦　杨　明 9． 电焊工：陈永生 〔三〕 现场 1． 反省任务园地有无坑、沟。有无阴沟、暗洞。上方有无高压线、通讯线。 假设有以上阻碍装置景象，采纳支护方法。 2． 反省收支路途无阻碍物。 3． 现场备有塔吊公用电缆至塔吊根底。 〔四〕 电业局工程部现场塔机破体安排 见附图 〔五〕 QT80塔式起重机装置顺序、方法及恳求 〔北京建机厂产〕 电业局工程部塔机装置采纳40吨吊车进展装置，装置之前反省轨道的平坦 度跟倾歪度。塔机位地修建的东北侧，间隔修建物两米，起重臂长度掩盖了混凝土搅拌站、钢筋制造场、木匠制造棚。间隔位于滏东年夜巷路旁的变电线路30米，契合装置恳求。〔详见施工破体安排图〕详细装置顺序、方法、恳求如下： 〔一〕 装置底座 将台车吊于轨道上，台车底部运用木方垫牢；自动台车应对角装置且台车 电机在轨道里侧。四个台车枢轴空隙5000×5000。 〔二〕 装置底座 将两根纵梁垂直于轨道分不套装在自动台车跟主动台车枢轴上〔装置时应 本来的编号装置既台号应与纵梁号绝对应或分歧〕并将M16×36的定螺栓拧好。在将横梁〔井字梁〕装置与纵梁上〔装置时应按编号装置〕。在将根底节装置与横梁上〔装置根底节时必需按照遍号装置如此就可以防止了底架谈行而无奈装置根底节的歪撑杆〕，最初用50×110、50×208的销轴将根底节歪撑杆跟水平撑杆装置定位。 〔三〕 装置过渡节 装置过渡节时应留意项升耳板偏向与现场顶升方面分歧。还应留意过渡节 的爬梯应与底座爬梯偏向分歧。 〔四〕 装置爬升套架 装置爬升套架时应留意套架的油缸应与根底节的耳板偏向分歧。 〔五〕 装置核心压重56T。 〔六〕 装置塔尖及反转展转局部 在空中将驾驶室、电器线路、护栏、平台以及塔尖的拉杆装置齐备。 用吊车将反转展转零碎吊装于根底节上，用12条、M33的高强螺栓联接结实，用16条M22的高强螺栓将反转展转与爬升套架联接结实。 〔七〕 装置塔尖 装置塔尖时应留意起重臂与配重壁偏向，以防止不用要的挪动40T吊车。 〔八〕 装置配重臂 害空中用四支40×178的销轴拼脏装好配重臂接好起升主卷扬的电缆，接 了配得臂拉杆。用40T吊车试吊配重臂，平衡后用油漆做好吊点标志进展正式吊装。 〔九〕 装置起重臂 在空中拼装好起重臂、装好小跑车及钢丝绳。接了起重臂拉杆，并用钢丝 将拉杆结实在起重臂的上弦杆上。 在空中进展试吊，试吊平衡后用油漆作好吊点标志。 用40T吊车将二吨二的配重吊于配重臂上的规那么地位。在起重臂的端部系 住两根溜绳。 40T吊车将起重臂吊起〔吊装钢丝绳只能吊住起重臂的上弦杆而不要将拉 杆兜在钢丝绳套内以防止拉杆无奈装置〕，旌旗灯号工批示汽车吊司机、溜绳、空中功课职员亲切共同将起得臂销孔与反转展转销孔就位，用销轴定位穿好启齿销。 〔十〕 装置卢重臂拉杆 将塔机主卷扬钢丝绳、塔尖滑轮、起重臂拉杆滑轮穿绕一组静3车滑轮组。 　　空中功课人中将拉杆与上弦杆的结实铅丝钳断。 下令汽车吊司机将起重臂稍稍向上抬起，塔吊司机把持主卷扬将起重臂拉 杆销孔与塔尖销孔对位，销轴结实措开启齿销。 〔十一〕吊装其他配重 〔十二〕穿绕吊钩钢丝绳 按照任务恳求穿绕起重臂吊钩钢丝绳。〔40M以下四部率，40M以上二倍 率吊重减半〕。 〔十三〕反省全机的联接件如销轴、螺栓、启齿销全部恳求装置到位、拧 牢、翻开。反省全机任务终了。 六、装置平安方法 电业局工程部QT80A塔式起重机装置高度到达80米，设有两道附着架。 塔机臂长40米功课半径掩盖施工地区。现场任务情况极为庞杂，现制订以下平安方法，任务职员要严峻遵守。 〔一〕 功课前，全部任务职员进修平安、技巧交底。进入现场，起首要熟 悉任务情况。 〔二〕 功课运用的工、器具细心进展反省。特不是吊具、索具等吊装东西 要严峻反省。 〔三〕 装置现场必需有专职监视平安任务的平安职员监视平安任务，禁止 违章行动，防止非任务职员进入施工现场。 〔四〕 现场任务职员必需佩带平安戴，穿着防滑鞋，身着任务服。 〔五〕 空中功课职员必需将平安带结实好。严禁无平安带违章功课。 〔六〕 全部任务职员遵从变更，服从一致批示。由于装置装配功课属于多 工种共同，全部职员必需遵从现场调理批示人中批示。 〔七〕 空中、空中旌旗灯号应明晰、准确、嘹亮、实时，以便吊装任务顺遂进 行。 〔八〕 现场各工种亲切共同、互相合作，功课职员精神、留意力要高度集 中。 〔九〕 任务现场设置"禁行牌""防止空中坠物伤人牌"，磋工人签员綦严 进入施工现场。 〔十〕 空中职员进展功课时，工、器具跟零、部件要放置东西箱或结实好。 严禁空中坠落物品或向空中扔掷物体，免得伤人。 〔十一〕严禁酒后功课，违者重处。 〔十二〕严禁5级以上和风气象功课。严禁年夜雨、在雾等恶劣气象下功课。 〔十三〕空中职员功课时必定要挂好平安带，行走时留意足下，防止跌倒。 〔十四〕荏使乙炔、电焊时遵守平安规程。 〔十五〕吊假装业对不知吊点的吊物应进展试吊，确认无误落后进展正式 吊。 〔十六〕吊假装业严禁歪拉、外吊，严禁起吊埋在空中里。 七、QT80A塔式起主要标准节项升顺序及恳求 〔北京修建机器厂消费〕 QT80A塔式起重机升功课必需在小于4级的风力气象下进展。顶升前反省 塔机的机器零碎、电器零碎、构造局部跟液压零碎。反省顶升局部的油缸、油缸横梁、标准节耳板跟套架挂板。 顶升功课顺序如下： 〔一〕 塔机用顶升公用钢丝绳扣将一个标准节吊至反转展转下的引进梁上〔注 意吊起的标准节耳板偏向与塔机耳板偏向应平安分歧〕。塔机吊起一标准节平衡塔机，调剂处套与塔身的空隙〔2　　5MM为宜〕。 〔二〕 撤除标准节与反转展转衔接的12支高螺栓。 〔三〕 顶升油缸，使油缸横梁顶入标准节的耳板。顶升进留意要将套架挂 板提起。 〔四〕 当油缸的行程将尽时，放下套架挂板，接纳油缸使是套架挂板顶住 标准件。 〔五〕 接着接纳油缸。将油缸顶住标准节的更高的耳板，接着顶升。 〔六〕 重复顶升，待到达需求高度。 〔七〕 空中功课职员将标准节拉入，将标准节螺栓拧住。 〔八〕 最初将反转展转与标转的螺栓拧住。 八、附着方案、顺序及恳求 电业局工程部工程主体为，按照说明书恳求，应设三道附着架。第一道附着架在25米，第二道附着架在第一道附着架以上的16－20米，第三道距塔机年夜臂小于27米。〔附着点地位如图〕 塔机第一道附着架设在处，第七层楼。第二首道附着架设在处，第十三层楼。第三附着架设在处第十八层。第三道附着架以上塔机任务自由高度15米，如此自由高度小于说明书的恳求〔27米〕，也满意了施工高度的恳求〔73米〕。 当塔机超越40米时，就该当装置第一道附着架，装置时起首先清算埋件，将附着杆讨论焊在预埋件上，而后应用塔吊将附着套架装置在与预埋水平分歧的塔身标准节，现在将附着杆装置在套架与预埋件讨论上打入销轴撬开启齿销，装置全部就位当前，调理连杆螺使附着杆受力。 装置时的本卷须知： 1． 当塔吊机超越40米时，必需装置附着架。H1／H2可按照实践情况做 恰当调查。 2． 附着杆坚持在统一个水平面上。 3． 附着装置应与塔身紧固联络，在任务进程中，应随时反省各个节点有否 松动景象，如觉察有异常情况，应敏捷停顿操纵并采纳调剂方法。 4． 装置附着架的施工现场禁止通行。 5． 全部功课职员必需佩要和谐一致、服从批示、互相共同。 6． 空中功课职员必需佩带平安带，平安帽，任务服，防滑鞋。 7． 空中功课的共器具、零配件要妥当放置，防范空中落物伤人。 九、验收及试运转恳求 〔一〕
