道路基层用缓凝硅酸盐水泥 GBT 35162-2017.pdf

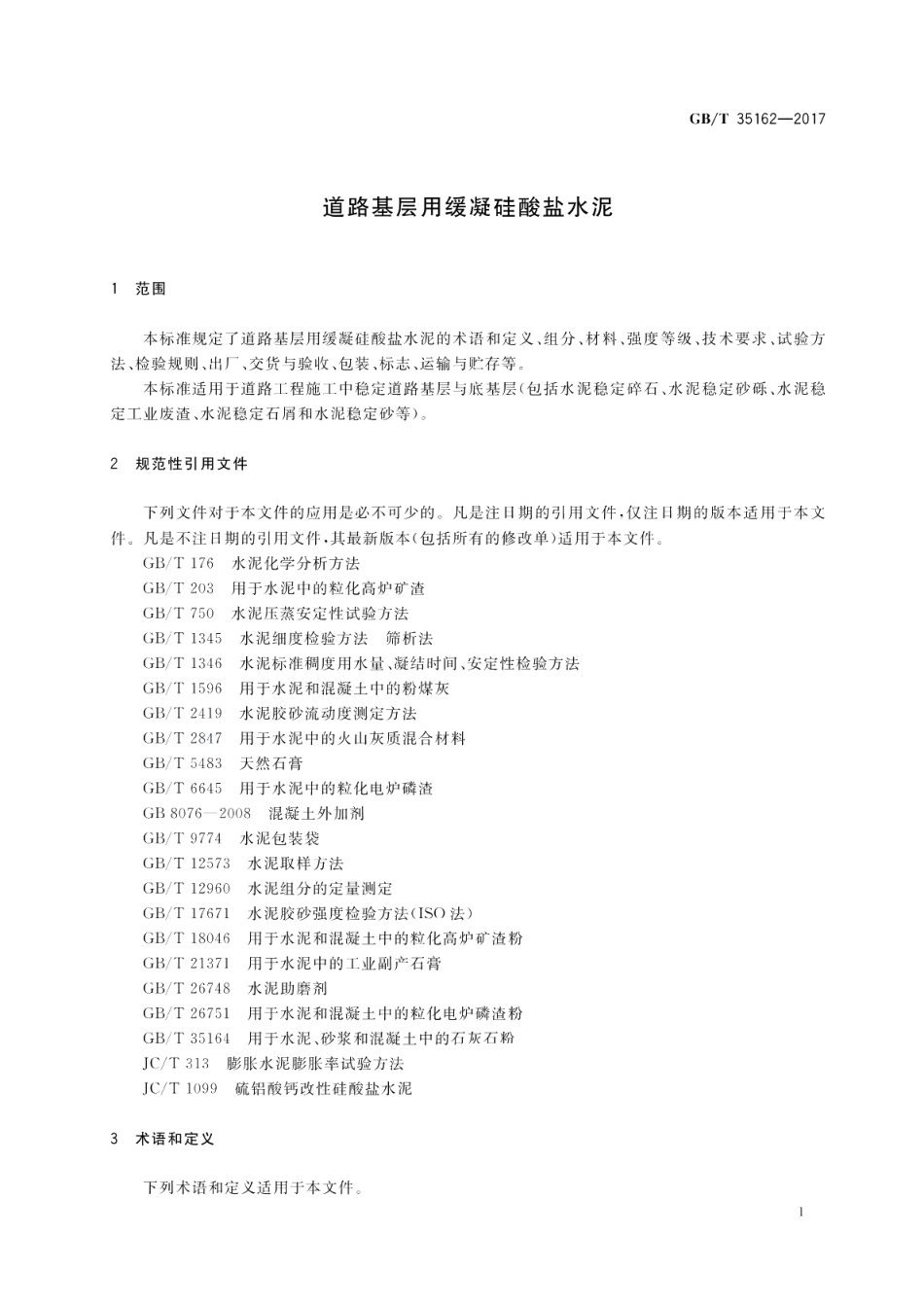

GB/T35162-20173.1道路基层用缓凝硅酸盐水泥slow-setting portland cement for roadbases由硅酸盐水泥熟料、规定摻量的混合材料、适量石膏和（或）其他缓凝材料磨细制成的水硬性胶凝材料，其凝结时间符合道路基层施工要求且具有微膨胀性能。3.2缓凝材料retarder在水泥生产中掺入的，对水泥凝结时间起到延缓作用的无机或有机外加材料。4组分道路基层用缓凝硅酸盐水泥的组分应符合表】的规定。表1道路基层用缓凝硅酸盐水泥组分组分（质量分数）/%品种代号硅酸盐水泥熟料十缓凝材料粒化高炉矿渣火山灰质混合材料粉煤灰粒化电炉磷渣道路基层用缓凝PRS30且7030且70硅酸盐水泥缓凝材料应符合5.2规定本组分材料为符合5.3的活性混合材料，其中允许用不超过水泥质量20%且符合5.4的非活性混合材料.石灰石或砂岩代替5材料5.1硅酸盐水泥熟料由主要含Ca()、Si()z、Al,Ox、Fe,O的原料，按适当比例磨成细粉烧至部分熔融所得以硅酸钙为主要矿物成分的水硬性胶凝物质。其中硅酸钙刊矿物含量（质量分数）不小于66%，氧化钙和氧化硅质量比不小于2.0.5.2缓凝材料5.2.1天然石膏符合GB/T5483中规定的G类或M类二级（含）以上的石膏或混合石膏。5.2.2工业副产石膏符合GB/T21371的规定。5.2.3其他缓凝材料符合GB8076一2008中缓凝剂的规定。5.3活性混合材料5.3.1粒化高炉矿渣或粒化高炉矿渣粉符合GB/T203或GB/T18046的规定。GB/T35162-20175.3.2粉煤灰符合GB/T1596的规定。5.3.3火山灰质混合材料符合GB/T2847的规定。5.3.4粒化电炉磷渣或粒化电炉磷渣粉符合GB/T6645或GB/T26751的规定.5.4非活性混合材料活性指标分别低于GB/T18046、GB/T1596、GB/T2847和GB/T26751要求的粒化高炉矿渣、粉煤灰、火山灰质混合材料、粒化电炉磷渣以及石灰石和砂岩，其中石灰石符合GB/T35164要求。5.5助磨剂水泥粉磨时允许加人助磨剂，其加入量应不大于水泥质量的0.5%，助磨剂应符合GB/T26748的规定。6强度等级道路基层用缓凝硅酸盐水泥的强度等级分为22.5、32.5两个等级7技术要求7.1化学指标道路基层用缓凝硅酸盐水泥化学指标应符合表2规定。表2道路基层用缓凝硅酸盐水泥化学指标技术要求项目%游离氧化钙1.0三氧化硫7.0氧化镁6.0如果水泥中氧化镁的含量（质量分数）大于6.0%时，应进行水泥压蒸安定性试验并合格7.2物理指标7.2.1细度45m方孔筛筛余不大于30%。3
