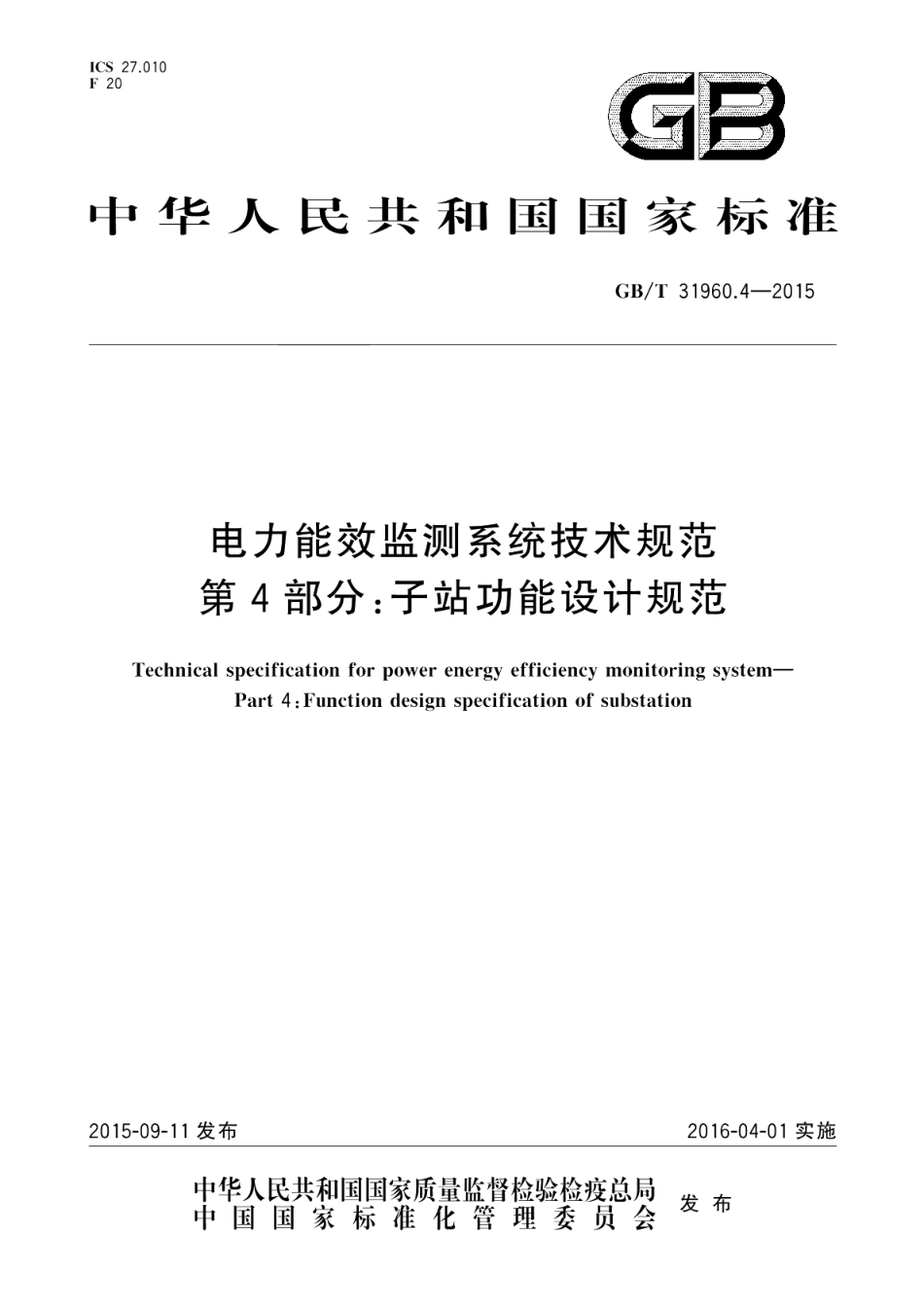

电力能效监测系统技术规范第4部分：子站功能设计规范 GBT 31960.4-2015.pdf

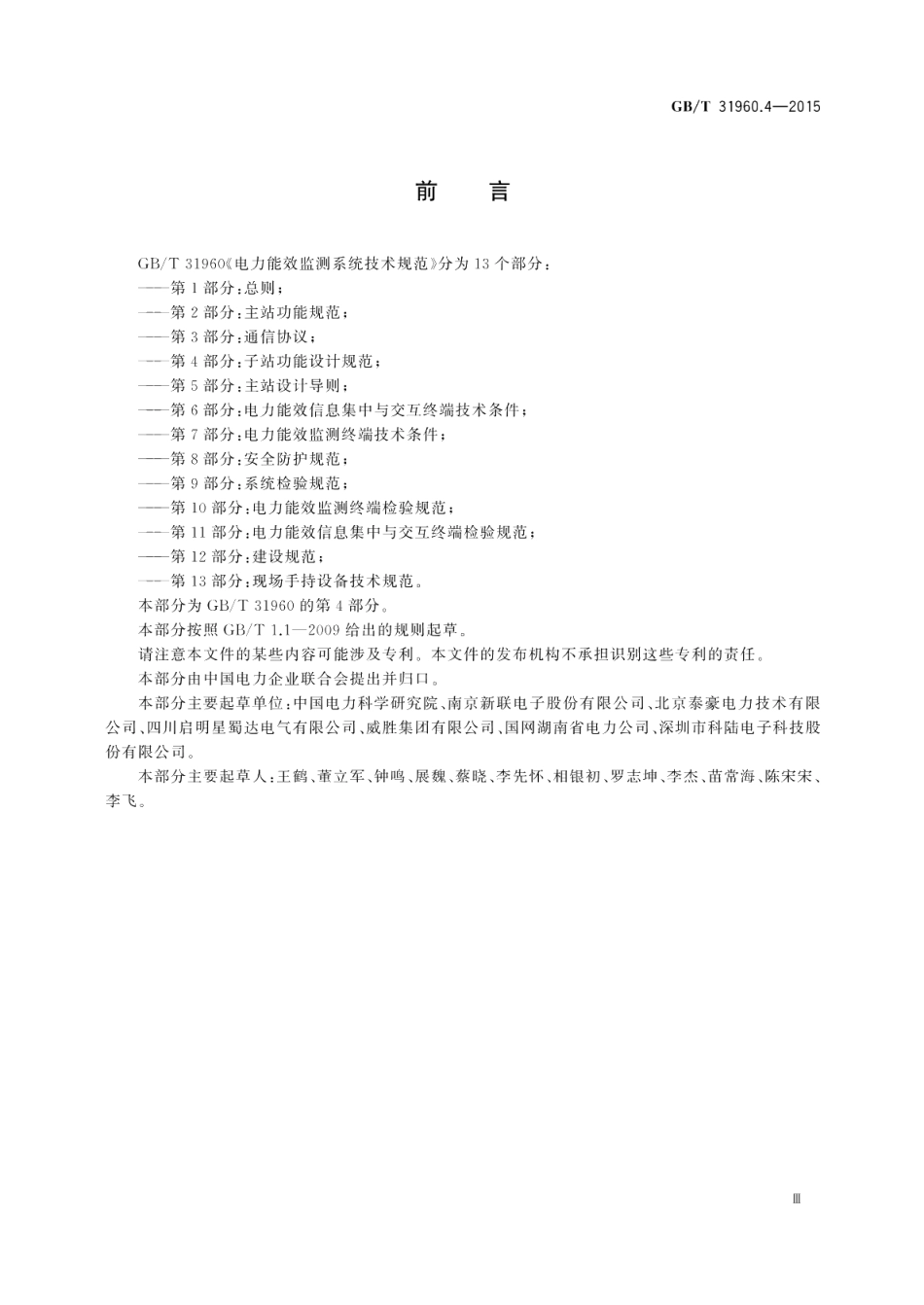

GB/T31960.4-2015前言GB/T31960电力能效监测系统技术规范分为13个部分：第1部分：总则；一一第2部分：主站功能规范：第3部分：通信协议：第4部分：子站功能设计规范：第5部分：主站设计导则：第6部分：电力能效信息集中与交互终端技术条件：第？部分：电力能效监测终端技术条件：第8部分：安全防护规范：第9部分：系统检验规范；第10部分：电力能效监测终端检验规范；第11部分：电力能效信息集中与交互终端检验规范：第12部分：建设规范；-第13部分：现场手持设备技术规范。本部分为GB/T31960的第4部分。本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国电力企业联合会提出并归口。本部分主要起草单位：中国电力科学研究院、南京新联电子股份有限公司、北京泰豪电力技术有限公司、四川启明星蜀达电气有限公司、威胜集团有限公司、国网湖南省电力公司、深圳市科陆电子科技股份有限公司。本部分主要起草人：王鹤、董立军、钟鸣、展魏、蔡晓、李先怀、相银初、罗志坤、李杰、苗常海、陈宋宋、李飞。GB/T31960.4-20154.2软件架构子站建设时不仅要满足可用性、安全性、可靠性还应具备可扩展性。子站系统软件架构如图2所示。衣现层客户端应用层系统管理模块分类/分项统计报表模块采朵管理模块能耗/能效分析模块数据层数据库访问服务消息服芬权限服务报表服务对外接口服务数拆采集图2子站系统软件架构子站系统软件架构可参考图2，具体分为：a)表现层：是系统直接面向用户操作的部分：b)应用层：实现具体业务逻辑，是子站的核心层：应用层又分为系统管理模块、电力能耗/能效分析模块、分类/分项统计模块、采集管理模块、报表模块等：c)服务层：提供数据库访问服务、消息服务、权限服务等基础服务：d)数据层：信息的存储、访问、整理，为系统提供数据的管理支持。5企业子站5.1基本功能5.1.1信息采集对于采集范围可以采用GB/T15316一2009中的范围。信息采集要求如下：)应能实时和定时采集信息集中与交互终端的信息，可接收信息集中与交互终端上报的信息，并存储至少2年的数据：b)应能实时接收来自上级主站下发的信息，并存储至少2年的数据。5.1.2数据处理对于数据分析可以采用GB/T2589一2008中的功能。应能对数据进行处理并为用户提供与之相2
