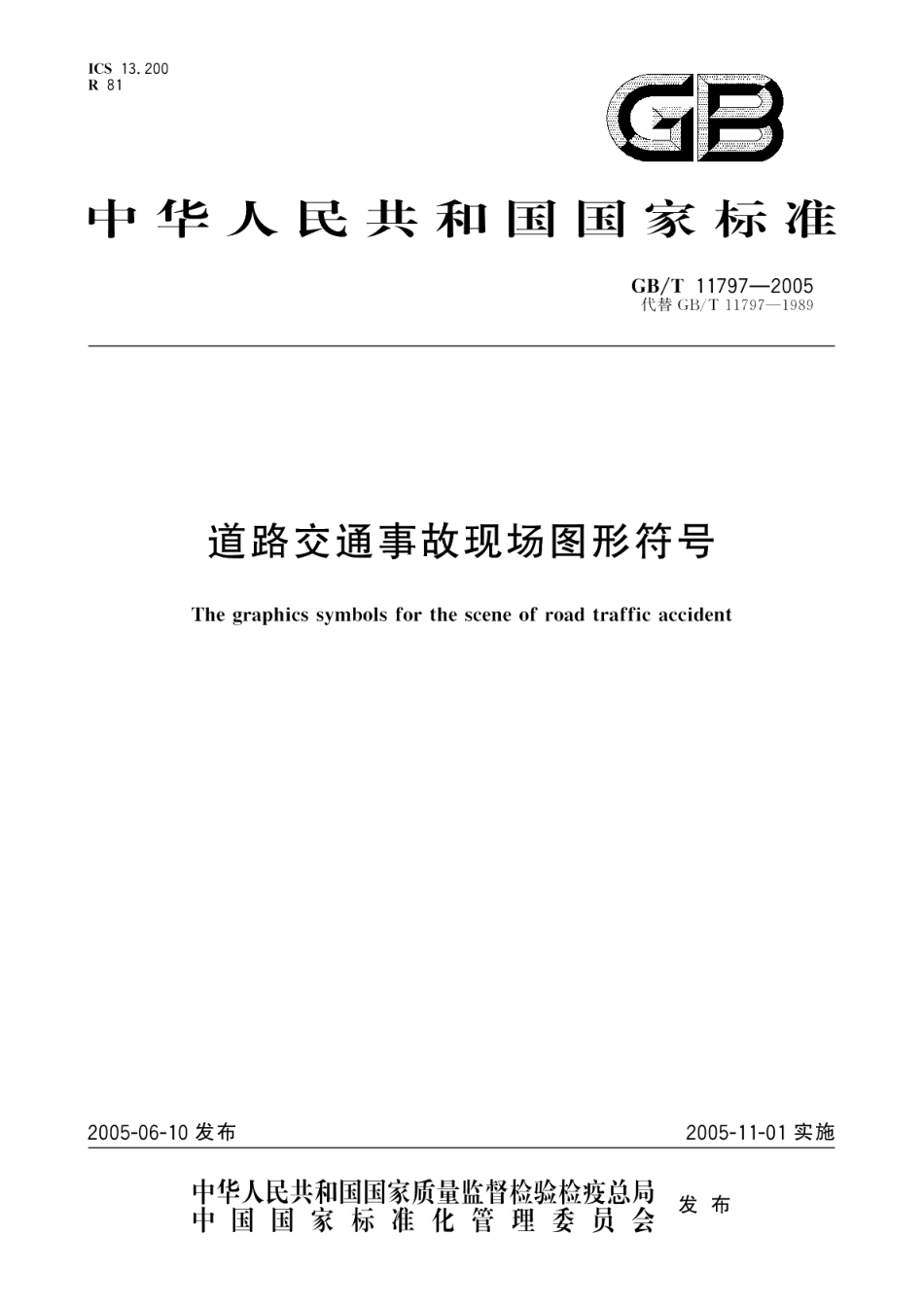

道路交通事故现场图形符号 GBT 11797-2005.pdf

GB/T117972005道路交通事故现场图形符号1范围本标准规定了道路交通事故现场图的图形符号。本标准适用于道路交通事故现场记录图、现场平面图等图纸的手工制图和计算机制图。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GA17.4道路交通事故现场信息代码第4部分：道路路面类型代码GA17.5道路交通事故现场信息代码第5部分：道路路面情况代码3术语和定义下列术语和定义适用于本标准。3.1道路交通事故现场the scene of road traffic accident发生道路交通事故的地点及其相关的空间范围。3.2道路交通事故现场记录图the rough drawing for the scene of road traffic accident道路交通事故现场勘查时，按标准图形符号绘制的记录道路交通事故现场情况的图形记录。3.3道路交通事故现场平面图the ichnography for the scene of road traffic accident按标准图形符号、比例绘制的道路交通事故现场情况的平面图形记录。4交通元素图形符号4.1机动车图形符号机动车图形符号见表1。表1机动车图形符号序号名称图形符号说明客车平面大，中，小、微（除轿车越野外）2客车侧面0大、中，小、微（除轿车越野外）3轿车平面包括越野1
